Серия GN 476.2
GN 476.2-W
Рельсовые T-образные установочные зажимы
Алюминиевые, разъёмные
С болтом
Исполнения серии GN 476.2
Изображения

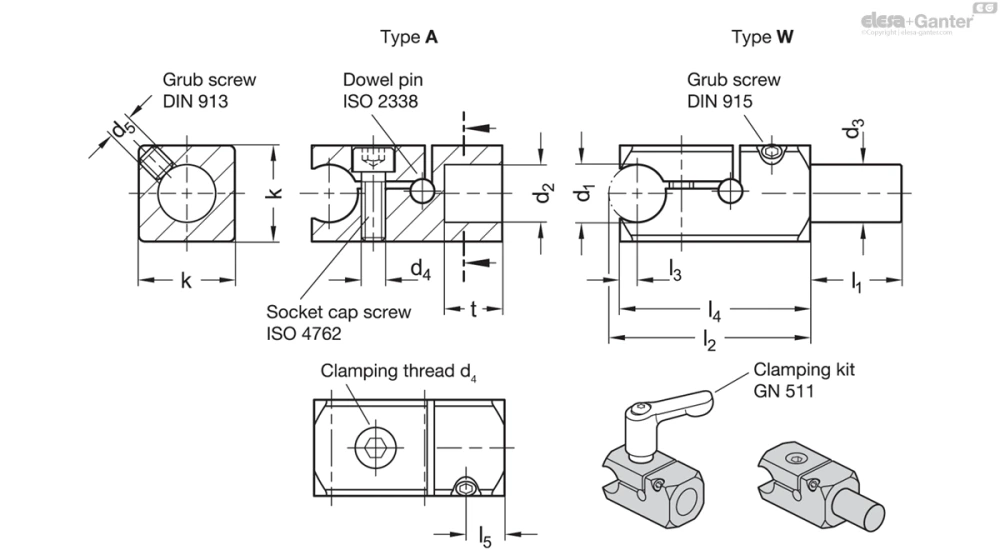

Схемы
GN 476.2-W
Таблица моделей — Рельсовые T-образные установочные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 476.2-B8-8-W-MT | B 8 | 8 | M 4 | M 4 | 16 | 16 | 32 | 2.5 | 30.5 | 5.5 | GN 511-M4-16 | 29 | |
| GN 476.2-B8-8-W-ELS | B 8 | 8 | M 4 | M 4 | 16 | 16 | 32 | 2.5 | 30.5 | 5.5 | GN 511-M4-16 | 29 | |
| GN 476.2-B10-10-W-MT | B 10 | 10 | M 5 | M 5 | 20 | 17 | 38 | 3.1 | 36.1 | 7 | GN 511-M5-20 | 53 | |
| GN 476.2-B10-10-W-ELS | B 10 | 10 | M 5 | M 5 | 20 | 17 | 38 | 3.1 | 36.1 | 7 | GN 511-M5-20 | 53 | |
| GN 476.2-B12-12-W-MT | B 12 | 12 | M 5 | M 5 | 20 | 19 | 42 | 3.6 | 39.6 | 8 | GN 511-M5-20 | 64 | |
| GN 476.2-B12-12-W-ELS | B 12 | 12 | M 5 | M 5 | 20 | 19 | 42 | 3.6 | 39.6 | 8 | GN 511-M5-20 | 64 | |
| GN 476.2-B15-15-W-MT | B 15 | 15 | M 6 | M 6 | 25 | 21 | 52 | 4.4 | 48.9 | 10 | GN 511-M6-25 | 119 | |
| GN 476.2-B15-15-W-ELS | B 15 | 15 | M 6 | M 6 | 25 | 21 | 52 | 4.4 | 48.9 | 10 | GN 511-M6-25 | 119 | |
| GN 476.2-B16-16-W-MT | B 16 | 16 | M 6 | M 6 | 25 | 24 | 55 | 4.8 | 51.8 | 11 | GN 511-M6-25 | 134 | |
| GN 476.2-B16-16-W-ELS | B 16 | 16 | M 6 | M 6 | 25 | 24 | 55 | 4.8 | 51.8 | 11 | GN 511-M6-25 | 134 | |
| GN 476.2-B20-20-W-MT | B 20 | 20 | M 6 | M 6 | 30 | 26 | 63 | 6 | 59 | 12 | GN 511-M6-30 | 219 | |
| GN 476.2-B20-20-W-ELS | B 20 | 20 | M 6 | M 6 | 30 | 26 | 63 | 6 | 59 | 12 | GN 511-M6-30 | 219 |
Характеристики
Типы
- Тип A: с отверстием
- Тип W: с болтом
Установочный зажим
Алюминий
- Ровная матовая отделка MT
- Анодированный, чёрный цвет ELS
Болт для типа W
Нержавеющая сталь AISI 303
Винты с головкой под торцевой ключ ISO 4762
Нержавеющая сталь
Установочный штифт ISO 2338
Нержавеющая сталь
Установочный винт DIN 913 для типа A
Нержавеющая сталь
Установочный винт DIN 915 для типа W
Нержавеющая сталь
Информация
Рельсовые T-образные установочные зажимы GN 476.2 соединяют трубки и стержни в T-образном виде. Они применяются для, например, боковых направляющих, где установочные зажимы не должны выступать вбок.
Кроме того, разъёмная точка зажима позволяет постепенную установку установочного зажима в существующую конструкцию и упрощает монтаж, когда осевая установка невозможна, например, виду изгибов.
Сочетая один установочный зажим типа W и один типа A, две трубки или два стержня могут соединяться под любым регулируемым углом. Это стандартный зажимной винт с торцевой головкой с шестигранным углублением ISO 4762. Он может быть заменён зажимным комплектом GN 511 (код изделия см. в таблице с размерами).
