Серия GN 476.2
GN 476.2-A
Рельсовые T-образные установочные зажимы
Алюминиевые, разъёмные
С отверстием
Исполнения серии GN 476.2
Изображения
Схемы

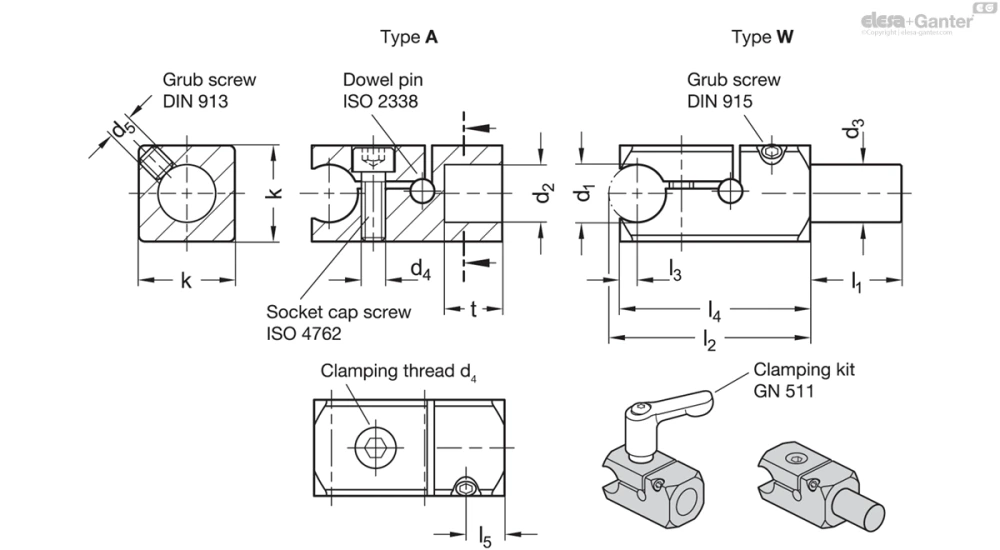

GN 476.2-A
Таблица моделей — Рельсовые T-образные установочные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 476.2-B8-B8-A-MT | B 8 | B 8 | M 4 | M 4 | 16 | 32 | 2.5 | 30.5 | 5.5 | 8 | GN 511-M4-16 | 20 | |
| GN 476.2-B8-B8-A-ELS | B 8 | B 8 | M 4 | M 4 | 16 | 32 | 2.5 | 30.5 | 5.5 | 8 | GN 511-M4-16 | 20 | |
| GN 476.2-B10-B10-A-MT | B 10 | B 10 | M 5 | M 5 | 20 | 38 | 3.1 | 36.1 | 7 | 10 | GN 511-M5-20 | 36 | |
| GN 476.2-B10-B10-A-ELS | B 10 | B 10 | M 5 | M 5 | 20 | 38 | 3.1 | 36.1 | 7 | 10 | GN 511-M5-20 | 36 | |
| GN 476.2-B12-B12-A-MT | B 12 | B 12 | M 5 | M 5 | 20 | 42 | 3.6 | 39.6 | 8 | 12 | GN 511-M5-20 | 37 | |
| GN 476.2-B12-B12-A-ELS | B 12 | B 12 | M 5 | M 5 | 20 | 42 | 3.6 | 39.6 | 8 | 12 | GN 511-M5-20 | 37 | |
| GN 476.2-B15-B15-A-MT | B 15 | B 15 | M 6 | M 6 | 25 | 52 | 4.4 | 48.9 | 10 | 15 | GN 511-M6-25 | 70 | |
| GN 476.2-B15-B15-A-ELS | B 15 | B 15 | M 6 | M 6 | 25 | 52 | 4.4 | 48.9 | 10 | 15 | GN 511-M6-25 | 70 | |
| GN 476.2-B16-B16-A-MT | B 16 | B 16 | M 6 | M 6 | 25 | 55 | 4.8 | 51.8 | 11 | 16 | GN 511-M6-25 | 72 | |
| GN 476.2-B16-B16-A-ELS | B 16 | B 16 | M 6 | M 6 | 25 | 55 | 4.8 | 51.8 | 11 | 16 | GN 511-M6-25 | 72 | |
| GN 476.2-B20-B20-A-MT | B 20 | B 20 | M 6 | M 6 | 30 | 63 | 6 | 59 | 12 | 18 | GN 511-M6-30 | 111 | |
| GN 476.2-B20-B20-A-ELS | B 20 | B 20 | M 6 | M 6 | 30 | 63 | 6 | 59 | 12 | 18 | GN 511-M6-30 | 111 |
Характеристики
Типы
- Тип A: с отверстием
- Тип W: с болтом
Установочный зажим
Алюминий
- Ровная матовая отделка MT
- Анодированный, чёрный цвет ELS
Болт для типа W
Нержавеющая сталь AISI 303
Винты с головкой под торцевой ключ ISO 4762
Нержавеющая сталь
Установочный штифт ISO 2338
Нержавеющая сталь
Установочный винт DIN 913 для типа A
Нержавеющая сталь
Установочный винт DIN 915 для типа W
Нержавеющая сталь
Информация
Рельсовые T-образные установочные зажимы GN 476.2 соединяют трубки и стержни в T-образном виде. Они применяются для, например, боковых направляющих, где установочные зажимы не должны выступать вбок.
Кроме того, разъёмная точка зажима позволяет постепенную установку установочного зажима в существующую конструкцию и упрощает монтаж, когда осевая установка невозможна, например, виду изгибов.
Сочетая один установочный зажим типа W и один типа A, две трубки или два стержня могут соединяться под любым регулируемым углом. Это стандартный зажимной винт с торцевой головкой с шестигранным углублением ISO 4762. Он может быть заменён зажимным комплектом GN 511 (код изделия см. в таблице с размерами).
