Серия GN 476
GN 476
Т-образные установочные зажимы
Алюминий
Т-образные установочные зажимы
Изображения

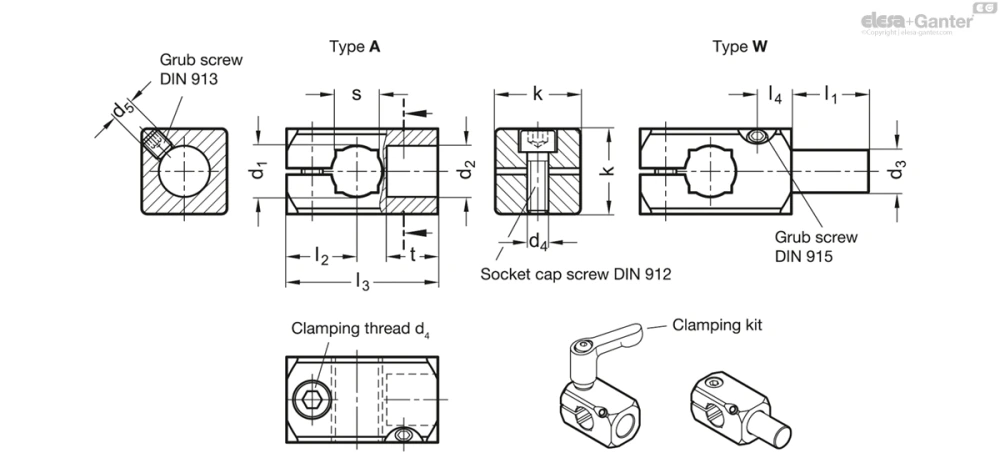

Схемы
GN 476
Таблица моделей — Т-образные установочные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 476-B8-B8-A-ELS | B 8 | B 8 | - | 16 | M 4 | M 4 | 16 | 13 | 26 | 5.5 | 8 | - | GN 511-M4-16 | 20 | |
| GN 476-B8-B8-A-MT | B 8 | B 8 | - | 16 | M 4 | M 4 | 16 | 13 | 26 | 5.5 | 8 | - | GN 511-M4-16 | 20 | |
| GN 476-B10-B10-A-ELS | B 10 | B 10 | - | 20 | M 5 | M 5 | 17 | 15.5 | 31.5 | 7 | 10 | 8 | GN 511-M5-20 | 28 | |
| GN 476-B10-B10-A-MT | B 10 | B 10 | - | 20 | M 5 | M 5 | 17 | 15.5 | 31.5 | 7 | 10 | 8 | GN 511-M5-20 | 28 | |
| GN 476-B12-B12-A-ELS | B 12 | B 12 | - | 20 | M 5 | M 5 | 19 | 16.5 | 35.5 | 8 | 12 | 10 | GN 511-M5-20 | 28 | |
| GN 476-B12-B12-A-MT | B 12 | B 12 | - | 20 | M 5 | M 5 | 19 | 16.5 | 35.5 | 8 | 12 | 10 | GN 511-M5-20 | 28 | |
| GN 476-B15-B15-A-ELS | B 15 | B 15 | - | 25 | M 6 | M 6 | 21 | 20 | 43.5 | 10 | 15 | 12 | GN 511-M6-25 | 54 | |
| GN 476-B15-B15-A-MT | B 15 | B 15 | - | 25 | M 6 | M 6 | 21 | 20 | 43.5 | 10 | 15 | 12 | GN 511-M6-25 | 54 | |
| GN 476-B16-B16-A-ELS | B 16 | B 16 | - | 25 | M 6 | M 6 | 24 | 20 | 45 | 11 | 16 | - | GN 511-M6-25 | 54 | |
| GN 476-B16-B16-A-MT | B 16 | B 16 | - | 25 | M 6 | M 6 | 24 | 20 | 45 | 11 | 16 | - | GN 511-M6-25 | 54 | |
| GN 476-B20-B20-A-ELS | B 20 | B 20 | - | 30 | M 6 | M 6 | 26 | 22 | 51 | 12 | 18 | 16 | GN 511-M6-30 | 80 | |
| GN 476-B20-B20-A-MT | B 20 | B 20 | - | 30 | M 6 | M 6 | 26 | 22 | 51 | 12 | 18 | 16 | GN 511-M6-30 | 80 | |
| GN 476-B8-8-W-ELS | B 8 | - | 8 | 16 | M 4 | M 4 | 16 | 13 | 26 | 5.5 | 8 | - | GN 511-M4-16 | 25 | |
| GN 476-B8-8-W-MT | B 8 | - | 8 | 16 | M 4 | M 4 | 16 | 13 | 26 | 5.5 | 8 | - | GN 511-M4-16 | 25 | |
| GN 476-B10-10-W-ELS | B 10 | - | 10 | 20 | M 5 | M 5 | 17 | 15.5 | 31.5 | 7 | 10 | 8 | GN 511-M5-20 | 45 | |
| GN 476-B10-10-W-MT | B 10 | - | 10 | 20 | M 5 | M 5 | 17 | 15.5 | 31.5 | 7 | 10 | 8 | GN 511-M5-20 | 45 | |
| GN 476-B12-12-W-ELS | B 12 | - | 12 | 20 | M 5 | M 5 | 19 | 16.5 | 35.5 | 8 | 12 | 10 | GN 511-M5-20 | 57 | |
| GN 476-B12-12-W-MT | B 12 | - | 12 | 20 | M 5 | M 5 | 19 | 16.5 | 35.5 | 8 | 12 | 10 | GN 511-M5-20 | 57 | |
| GN 476-B15-15-W-ELS | B 15 | - | 15 | 25 | M 6 | M 6 | 21 | 20 | 43.5 | 10 | 15 | 12 | GN 511-M6-25 | 103 | |
| GN 476-B15-15-W-MT | B 15 | - | 15 | 25 | M 6 | M 6 | 21 | 20 | 43.5 | 10 | 15 | 12 | GN 511-M6-25 | 103 | |
| GN 476-B16-16-W-ELS | B 16 | - | 16 | 25 | M 6 | M 6 | 24 | 20 | 45 | 11 | 16 | - | GN 511-M6-25 | 45 | |
| GN 476-B16-16-W-MT | B 16 | - | 16 | 25 | M 6 | M 6 | 24 | 20 | 45 | 11 | 16 | - | GN 511-M6-25 | 45 | |
| GN 476-B20-20-W-ELS | B 20 | - | 20 | 30 | M 6 | M 6 | 26 | 22 | 51 | 12 | 18 | 16 | GN 511-M6-30 | 191 | |
| GN 476-B20-20-W-MT | B 20 | - | 20 | 30 | M 6 | M 6 | 26 | 22 | 51 | 12 | 18 | 16 | GN 511-M6-30 | 191 |
Характеристики
Types
- Тип A: с отверстием
- Тип W: с болтом
Алюминий
- матовый, скользящий, отшлифованный MT
- анодированный, чёрный цвет ELS
Болт (тип W)
Нержавеющая сталь AISI 303
Socket cap screw DIN 912
Нержавеющая сталь AISI 304
Установочный винт DIN 913 (тип A)
Нержавеющая сталь AISI 304
Установочный винт DIN 915 (тип W)
Нержавеющая сталь AISI 304
Зажимные втулки GN 511
Информация
Т-образные установочные зажимы GN 476 (тип W) являются альтернативой гибким двусторонним установочным зажимам GN 475 если требуются высокие вращающие моменты.
Это стандартный зажимной винт на зажимной резьбе d4 с торцевой головкой с шестигранным углублением DIN 912. Он может быть заменён переставным зажимным рычагом GN 511 ( см. описание в таблице с размерами).
Аксессуары
- Зажимные втулки GN 511
Техническая информация

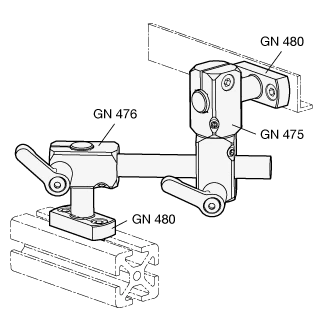

Примеры сборки
