Серия GN 475
GN 475
Вращающиеся перекрёстные установочные зажимы
Алюминий
Вращающиеся перекрёстные установочные зажимы
Изображения

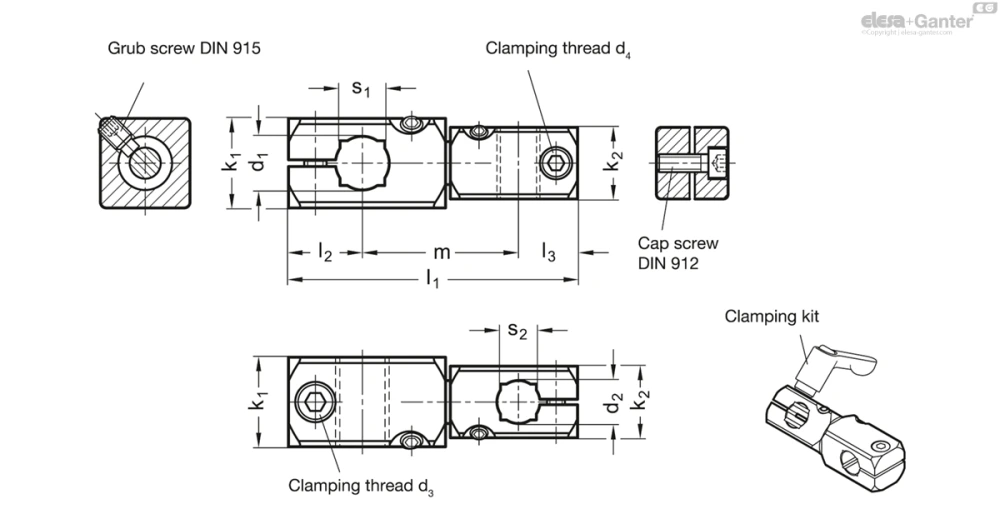

Схемы
GN 475
Таблица моделей — Вращающиеся перекрёстные установочные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 475-B8-B8-ELS | B 8 | B 8 | M 4 | M 4 | 16 | 16 | 52.5 | 13 | 13 | 26.5 | - | - | GN 511-M4-16 | GN 511-M4-16 | 35 | |
| GN 475-B10-B8-ELS | B 10 | B 8 | M 5 | M 4 | 20 | 16 | 58 | 15.5 | 13 | 29.5 | 8 | - | GN 511-M5-20 | GN 511-M4-16 | 50 | |
| GN 475-B10-B10-ELS | B 10 | B 10 | M 5 | M 5 | 20 | 20 | 63.5 | 15.5 | 15.5 | 32.5 | 8 | 8 | GN 511-M5-20 | GN 511-M5-20 | 65 | |
| GN 475-B12-B8-ELS | B 12 | B 8 | M 5 | M 4 | 20 | 16 | 62 | 16.5 | 13 | 32.5 | 10 | - | GN 511-M5-20 | GN 511-M4-16 | 54 | |
| GN 475-B12-B12-ELS | B 12 | B 12 | M 5 | M 5 | 20 | 20 | 71.5 | 16.5 | 16.5 | 38.5 | 10 | 10 | GN 511-M5-20 | GN 511-M5-20 | 73 | |
| GN 475-B15-B10-ELS | B 15 | B 10 | M 6 | M 5 | 20 | 16 | 75.5 | 20 | 15.5 | 40 | 12 | 8 | GN 511-M6-25 | GN 511-M5-20 | 106 | |
| GN 475-B15-B12-ELS | B 15 | B 12 | M 6 | M 5 | 25 | 20 | 79.5 | 20 | 16.5 | 43 | 12 | 10 | GN 511-M6-25 | GN 511-M5-20 | 109 | |
| GN 475-B15-B15-ELS | B 15 | B 15 | M 6 | M 6 | 25 | 25 | 87.5 | 20 | 20 | 47.5 | 12 | 12 | GN 511-M6-25 | GN 511-M6-25 | 140 | |
| GN 475-B16-B12-ELS | B 16 | B 12 | M 6 | M 5 | 25 | 20 | 81 | 20 | 16.5 | 44.5 | - | 10 | GN 511-M6-25 | GN 511-M5-20 | 112 | |
| GN 475-B16-B16-ELS | B 16 | B 16 | M 6 | M 6 | 25 | 25 | 90.5 | 20 | 20 | 50.5 | - | - | GN 511-M6-25 | GN 511-M6-25 | 139 | |
| GN 475-B20-B15-ELS | B 20 | B 15 | M 6 | M 6 | 30 | 25 | 95 | 22 | 20 | 53 | 16 | 12 | GN 511-M6-30 | GN 511-M6-25 | 193 | |
| GN 475-B20-B16-ELS | B 20 | B 16 | M 6 | M 6 | 30 | 25 | 96.5 | 22 | 20 | 54.5 | 16 | - | GN 511-M6-30 | GN 511-M6-25 | 197 | |
| GN 475-B20-B20-ELS | B 20 | B 20 | M 6 | M 6 | 30 | 30 | 102.5 | 22 | 22 | 58.5 | 16 | 16 | GN 511-M6-30 | GN 511-M6-30 | 242 | |
| GN 475-B8-B8-MT | B 8 | B 8 | M 4 | M 4 | 16 | 16 | 52.5 | 13 | 13 | 26.5 | - | - | GN 511-M4-16 | GN 511-M4-16 | 35 | |
| GN 475-B10-B8-MT | B 10 | B 8 | M 5 | M 4 | 20 | 16 | 58 | 15.5 | 13 | 29.5 | 8 | - | GN 511-M5-20 | GN 511-M4-16 | 50 | |
| GN 475-B10-B10-MT | B 10 | B 10 | M 5 | M 5 | 20 | 20 | 63.5 | 15.5 | 15.5 | 32.5 | 8 | 8 | GN 511-M5-20 | GN 511-M5-20 | 65 | |
| GN 475-B12-B8-MT | B 12 | B 8 | M 5 | M 4 | 20 | 16 | 62 | 16.5 | 13 | 32.5 | 10 | - | GN 511-M5-20 | GN 511-M4-16 | 54 | |
| GN 475-B12-B12-MT | B 12 | B 12 | M 5 | M 5 | 20 | 20 | 71.5 | 16.5 | 16.5 | 38.5 | 10 | 10 | GN 511-M5-20 | GN 511-M5-20 | 73 | |
| GN 475-B15-B10-MT | B 15 | B 10 | M 6 | M 5 | 20 | 16 | 75.5 | 20 | 15.5 | 40 | 12 | 8 | GN 511-M6-25 | GN 511-M5-20 | 106 | |
| GN 475-B15-B12-MT | B 15 | B 12 | M 6 | M 5 | 25 | 20 | 79.5 | 20 | 16.5 | 43 | 12 | 10 | GN 511-M6-25 | GN 511-M5-20 | 109 | |
| GN 475-B15-B15-MT | B 15 | B 15 | M 6 | M 6 | 25 | 25 | 87.5 | 20 | 20 | 47.5 | 12 | 12 | GN 511-M6-25 | GN 511-M6-25 | 140 | |
| GN 475-B16-B12-MT | B 16 | B 12 | M 6 | M 5 | 25 | 20 | 81 | 20 | 16.5 | 44.5 | - | 10 | GN 511-M6-25 | GN 511-M5-20 | 112 | |
| GN 475-B16-B16-MT | B 16 | B 16 | M 6 | M 6 | 25 | 25 | 90.5 | 20 | 20 | 50.5 | - | - | GN 511-M6-25 | GN 511-M6-25 | 139 | |
| GN 475-B20-B15-MT | B 20 | B 15 | M 6 | M 6 | 30 | 25 | 95 | 22 | 20 | 53 | 16 | 12 | GN 511-M6-30 | GN 511-M6-25 | 193 | |
| GN 475-B20-B16-MT | B 20 | B 16 | M 6 | M 6 | 30 | 25 | 96.5 | 22 | 20 | 54.5 | 16 | - | GN 511-M6-30 | GN 511-M6-25 | 197 | |
| GN 475-B20-B20-MT | B 20 | B 20 | M 6 | M 6 | 30 | 30 | 102.5 | 22 | 22 | 58.5 | 16 | 16 | GN 511-M6-30 | GN 511-M6-30 | 242 |
Характеристики
Алюминий
- матовый, скользящий, отшлифованный MT
- анодированный, чёрный цвет ELS
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Установочный винт DIN 915
Нержавеющая сталь AISI 304
Зажимные втулки GN 511
Информация
Гибкие двусторонние установочные зажимы GN 475 соединяют стержни и трубы в зажимных системах под любым регулируемым углом. С помощью угловой регулировки, половинки установочных зажимов остаются соединенными с блокировочным эффектом.
Эта стандартная версия зажимных винтов на зажимной резьбе d3 и d4представляет собой винты с торцевой головкой с шестигранным углублением DIN 912. Он может быть заменен переставным зажимным рычагом GN 511 .
Техническая информация
Аксессуары
- Зажимные втулки GN 511
Примеры сборки
