Распорные и ножные диски из нержавеющей стали

с резиновой вулканизированной прокладкой

Таблица (PDF)

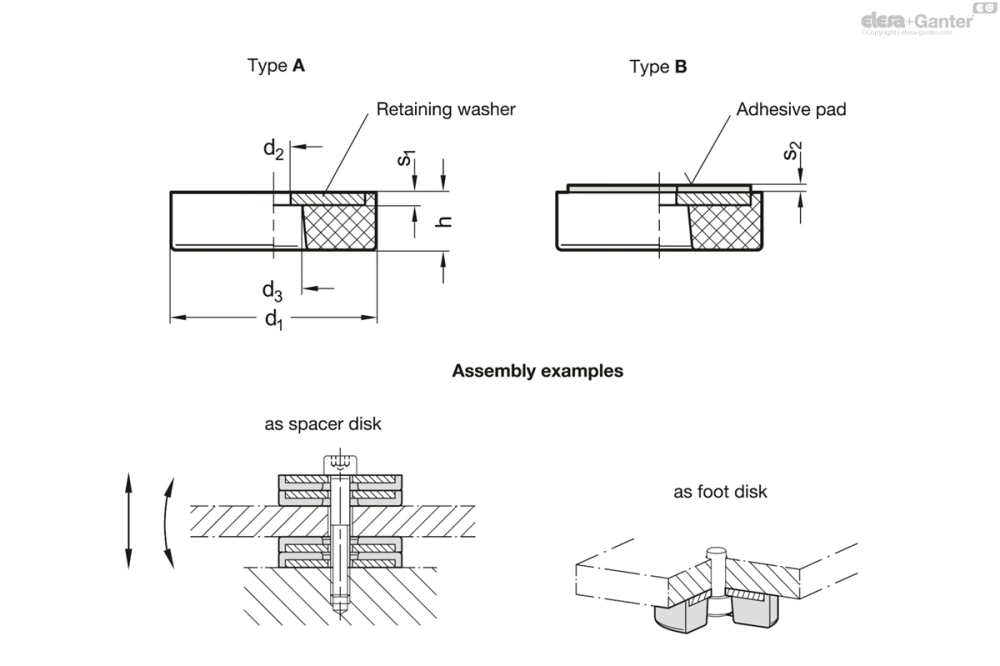

GN 438.5

Таблица моделей — Распорные и ножные диски из нержавеющей стали

Артикул	d₁	h	d₂+0.5	d₃+0.5	s₁	s₂	Вес (г)
GN 438.5-19-3-4-A-70	19	3	4	7.5	1.5	-	3
GN 438.5-19-7-4-A-70	19	7	4	7.5	1.5	-	4
GN 438.5-19-14-4-A-70	19	14	4	7.5	1.5	-	6
GN 438.5-25-3-4-A-70	25	3	4	7.5	1.5	-	5
GN 438.5-25-8-4-A-70	25	8	4	7.5	1.5	-	8
GN 438.5-25-16-4-A-70	25	16	4	7.5	1.5	-	12
GN 438.5-32-4-5-A-70	32	4	5	9	2	-	12
GN 438.5-32-9-5-A-70	32	9	5	9	2	-	16
GN 438.5-32-18-5-A-70	32	18	5	9	2	-	13
GN 438.5-38-4-5-A-70	38	4	5	9	2	-	17
GN 438.5-38-10-5-A-70	38	10	5	9	2	-	24
GN 438.5-38-20-5-A-70	38	20	5	9	2	-	37
GN 438.5-50-5-6-A-70	50	5	6	11	2.5	-	39
GN 438.5-50-11-6-A-70	50	11	6	11	2.5	-	51
GN 438.5-50-22-6-A-70	50	22	6	11	2.5	-	76
GN 438.5-64-5-6-A-70	64	5	6	11	2.5	-	66
GN 438.5-64-13-6-A-70	64	13	6	11	2.5	-	80
GN 438.5-64-26-6-A-70	64	26	6	11	2.5	-	145
GN 438.5-19-3-4-B-70	19	3	4	7.5	1.5	1.1	3
GN 438.5-19-7-4-B-70	19	7	4	7.5	1.5	1.1	5
GN 438.5-19-14-4-B-70	19	14	4	7.5	1.5	1.1	7
GN 438.5-25-3-4-B-70	25	3	4	7.5	1.5	1.1	6
GN 438.5-25-8-4-B-70	25	8	4	7.5	1.5	1.1	9
GN 438.5-25-16-4-B-70	25	16	4	7.5	1.5	1.1	12
GN 438.5-32-4-5-B-70	32	4	5	9	2	1.1	22
GN 438.5-32-9-5-B-70	32	9	5	9	2	1.1	17
GN 438.5-32-18-5-B-70	32	18	5	9	2	1.1	25
GN 438.5-38-4-5-B-70	38	4	5	9	2	1.1	19
GN 438.5-38-10-5-B-70	38	10	5	9	2	1.1	25
GN 438.5-38-20-5-B-70	38	20	5	9	2	1.1	38
GN 438.5-50-5-6-B-70	50	5	6	11	2.5	1.1	40
GN 438.5-50-11-6-B-70	50	11	6	11	2.5	1.1	52
GN 438.5-50-22-6-B-70	50	22	6	11	2.5	1.1	77
GN 438.5-64-5-6-B-70	64	5	6	11	2.5	1.1	68
GN 438.5-64-13-6-B-70	64	13	6	11	2.5	1.1	102
GN 438.5-64-26-6-B-70	64	26	6	11	2.5	1.1	147

3D-модель Технические данные (PDF)

Характеристики

Types

Тип A: монтаж с крепежным отверстием

Тип B: крепление с помощью клейкой прокладки

Нержавеющая сталь AISI 304

Резиновая прокладка

Бутадиенакрилонитрильный каучук (NBR)

вулканизированный

чёрный цвет

термостойкость до 120 °C

Твердость по Шору A 70

Клейкая прокладка (только типа В)

Крепление на скотч-ленте TM 5952

двухсторонняя

Сердечник из акрилатного каучука

Информация

Распорные и ножные диски GN 438.5 из нержавеющей стали предназначены для амортизации, звукопоглощения и защиты поверхности от повреждений.

Расположив несколько распорных дисков друг на друга, можно повысить коэффициент упругости упаковки, что открывает новые возможности для применения.

Ножные диски используются для установки небольших агрегатов, систем или устройств. Диски типа A крепятся винтами. При этом следует учитывать максимальную высоту головки винта. Также после удаления защитной пленки с диска типа B его можно приклеить к любой подходящей чистой поверхности с помощью клейкой пластины.
