Серия GN 425.9
GN 425.9-B
Складные ручки
Нержавеющая сталь
Монтаж со стороны оператора со сквозным отверстием
Исполнения серии GN 425.9
Изображения

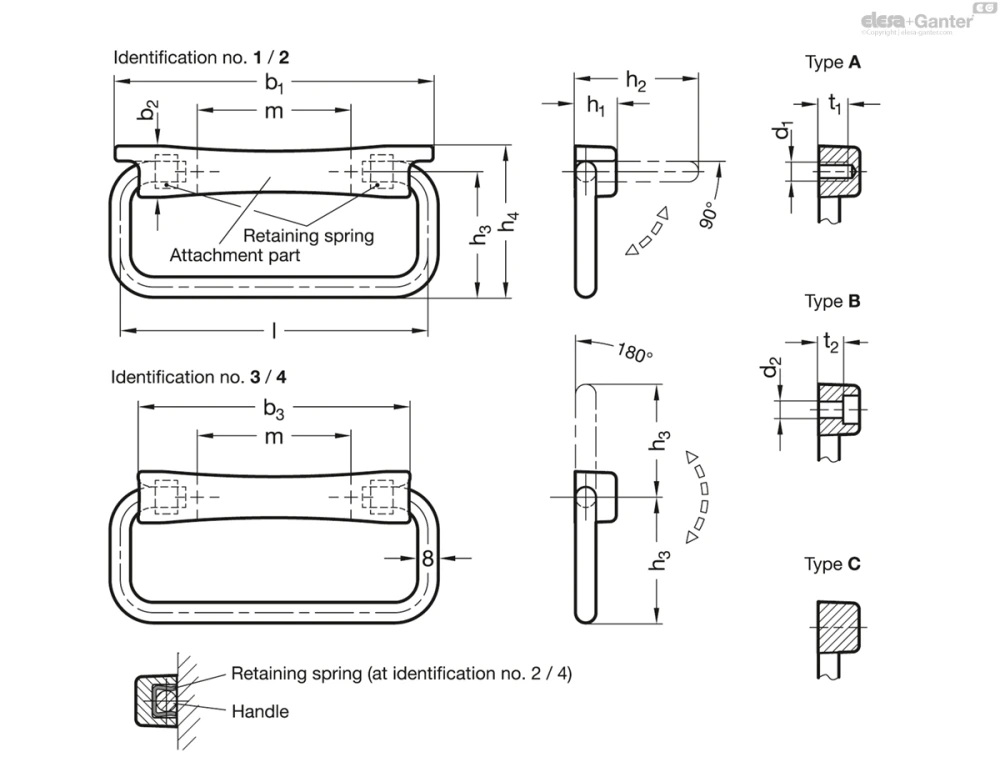

Схемы
GN 425.9-B
Таблица моделей — Складные ручки
| Артикул | Длина l | b1 | b2 | b3 | d1 | d2 | h1 | h2≈ | h3 | h4 | m | t1 | t2 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 425.9-120-NI-B-1-GS | 120 | 124 | 20 | 106 | M 6 | 6.4 | 16 | 53 | 49 | 59 | 60 | 10 | 9.6 | 256 | |
| GN 425.9-120-NI-B-1-SW | 120 | 124 | 20 | 106 | M 6 | 6.4 | 16 | 53 | 49 | 59 | 60 | 10 | 9.6 | 256 | |
| GN 425.9-120-NI-B-2-GS | 120 | 124 | 20 | 106 | M 6 | 6.4 | 16 | 53 | 49 | 59 | 60 | 10 | 9.6 | 258 | |
| GN 425.9-120-NI-B-2-SW | 120 | 124 | 20 | 106 | M 6 | 6.4 | 16 | 53 | 49 | 59 | 60 | 10 | 9.6 | 258 | |
| GN 425.9-120-NI-B-3-GS | 120 | 124 | 20 | 106 | M 6 | 6.4 | 16 | 53 | 49 | 59 | 60 | 10 | 9.6 | 246 | |
| GN 425.9-120-NI-B-3-SW | 120 | 124 | 20 | 106 | M 6 | 6.4 | 16 | 53 | 49 | 59 | 60 | 10 | 9.6 | 246 | |
| GN 425.9-120-NI-B-4-GS | 120 | 124 | 20 | 106 | M 6 | 6.4 | 16 | 53 | 49 | 59 | 60 | 10 | 9.6 | 246 | |
| GN 425.9-120-NI-B-4-SW | 120 | 124 | 20 | 106 | M 6 | 6.4 | 16 | 53 | 49 | 59 | 60 | 10 | 9.6 | 246 |
Характеристики
Типы
- Тип A: монтаж с задней стороны с резьбой
- Тип B: монтаж со стороны оператора со сквозным отверстием
- Тип C: монтаж со стороны оператора сваркой
Идентификационный номер
- Тип 1: ручка, складывающаяся на 90°
- Тип 2: ручка, складывающаяся на 90°, с фиксирующей пружиной
- Тип 3: ручка, складывающаяся на 180°
- Тип 4: ручка, складывающаяся на 180°, с фиксирующей пружиной
Соединительная деталь
Закаленная нержавеющая сталь AISI CF-8 NI
- матовые, дробеструйной обработки GS
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- только в типе A и B
Планка ручки
Нержавеющая сталь AISI 304
Матовая отделка, дробеструйная обработка
Фиксирующие пружины
Стальная пружина AISI 301
Информация
Складные ручки GN 425.9 используются в тех случаях, когда ручка должна выступать только на небольшое расстояние в положении покоя.
Складные ручки № 1 и 2 подходят для бокового «доступа», т. к. у них есть ограничитель хода 90°. При использовании из верхнего положения № 3 и 4 с ручкой, которая может свободно складываться на 180°, являются более предпочтительной опцией.
Фиксирующие пружины № 2 и 4 удерживают ручку в любом положении. Это позволяет удерживать ручку в легкодоступном положении и не допускает шума в результате вибрации в состоянии покоя.
Ручка и фиксирующие пружины крепятся путем установки насадки по всей поверхности. Все компоненты поставляются в разобранном виде.
Техническая информация
