Серия GN 425.3
GN 425.3-ST
П-образные ручки для ящиков и шкафов
Сталь / нержавеющая сталь, без резьбы, под сварку
Сталь
Исполнения серии GN 425.3

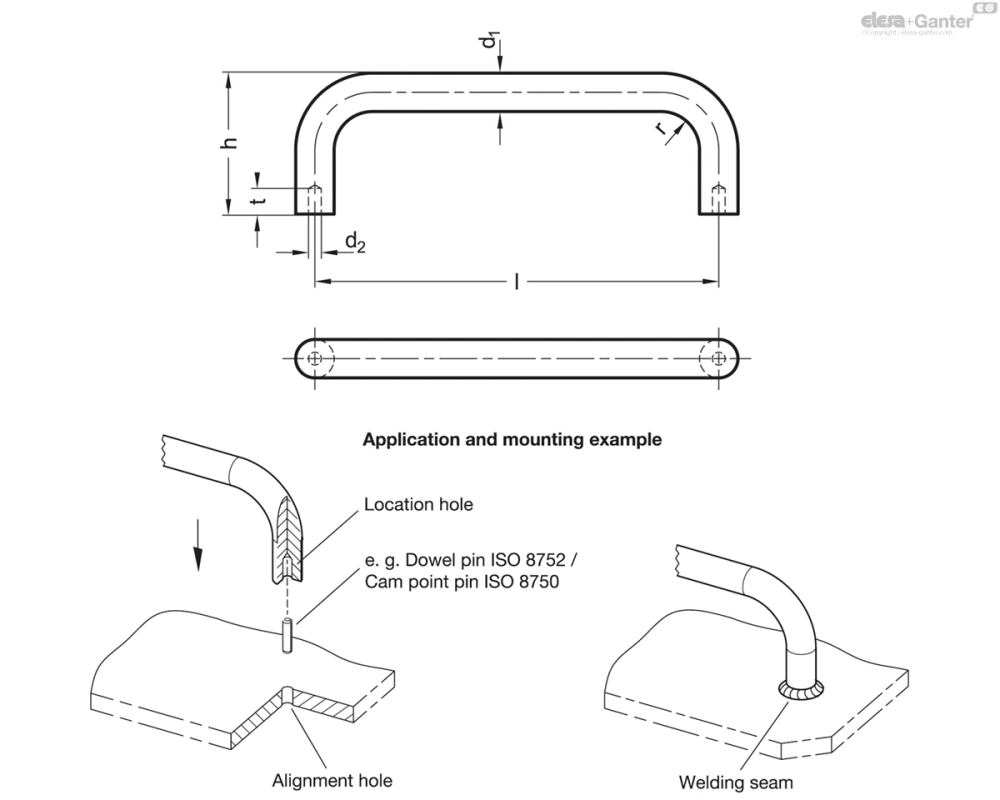

Схемы
GN 425.3-ST
Таблица моделей — П-образные ручки для ящиков и шкафов
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 425.3-8-64-ST | 8 | 64 | 3 | 35 | 10 | 5 | 46 | |
| GN 425.3-8-88-ST | 8 | 88 | 3 | 35 | 10 | 5 | 55 | |
| GN 425.3-8-100-ST | 8 | 100 | 3 | 35 | 10 | 5 | 58 | |
| GN 425.3-10-100-ST | 10 | 100 | 3 | 43 | 12 | 5 | 98 | |
| GN 425.3-10-125-ST | 10 | 125 | 3 | 43 | 12 | 5 | 113 | |
| GN 425.3-10-160-ST | 10 | 160 | 3 | 43 | 12 | 5 | 138 | |
| GN 425.3-12-125-ST | 12 | 125 | 4 | 51 | 14 | 6 | 172 | |
| GN 425.3-12-160-ST | 12 | 160 | 4 | 51 | 14 | 6 | 203 | |
| GN 425.3-12-200-ST | 12 | 200 | 4 | 51 | 14 | 6 | 243 | |
| GN 425.3-16-125-ST | 16 | 125 | 4 | 59 | 18 | 6 | 320 | |
| GN 425.3-16-160-ST | 16 | 160 | 4 | 59 | 18 | 6 | 373 | |
| GN 425.3-16-200-ST | 16 | 200 | 4 | 59 | 18 | 6 | 444 | |
| GN 425.3-20-200-ST | 20 | 200 | 5 | 68 | 22 | 8 | 720 | |
| GN 425.3-20-250-ST | 20 | 250 | 5 | 68 | 22 | 8 | 800 |
Характеристики
Сталь ST
Гладкая поверхность
Нержавеющая сталь AISI 304 NI
Матовая отделка, дробеструйная обработка
Информация
П-образные ручки для ящиков и шкафов GN 425.3 изготовлены из гнутого профиля из стали или нержавеющей стали и крепятся сваркой.
При необходимости отверстия d2 служат для вставки установочных или направляющих штифтов, которые обеспечивают простой способ установки и крепления П-образной ручки для шкафа через выравнивающие отверстия в противоположной детали для процесса сварки.
Техническая информация
Вопрос о продукции
Спросите о серии GN 425.3-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
