Серия GN 425.1

GN 425.1-NI

П-образные ручки для ящиков и шкафов

Сталь / нержавеющая сталь / алюминий

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 425.1

GN 425.1-A4

GN 425.1-A4

П-образные ручки для ящиков и шкафов

Сталь / нержавеющая сталь / алюминий
GN 425.1-NI

GN 425.1-NI

П-образные ручки для ящиков и шкафов

Сталь / нержавеющая сталь / алюминий
GN 425.1-ST

GN 425.1-ST

П-образные ручки для ящиков и шкафов

Сталь / нержавеющая сталь / алюминий

Изображения

GN 425.1-NI — П-образные ручки для ящиков и шкафов GN 425.1-NI — П-образные ручки для ящиков и шкафов

Схемы

Схема GN 425.1-NI

GN 425.1-NI

Таблица моделей — П-образные ручки для ящиков и шкафов

Артикул
В корзину
GN 425.1-NI-8-55-GS 8 55** M 4 12 40 30 9 8 58
GN 425.1-NI-8-55-EP 8 55** M 4 12 40 30 9 8 58
GN 425.1-NI-8-64-GS 8 64 M 4 12 40 30 9 8 63
GN 425.1-NI-8-64-EP 8 64 M 4 12 40 30 9 8 63
GN 425.1-NI-8-88-GS 8 88** M 4 12 40 30 9 8 71
GN 425.1-NI-8-88-EP 8 88** M 4 12 40 30 9 8 71
GN 425.1-NI-8-96-GS 8 96 M 4 12 40 30 9 8 75
GN 425.1-NI-8-96-EP 8 96 M 4 12 40 30 9 8 75
GN 425.1-NI-8-100-GS 8 100 M 4 12 40 30 9 8 76
GN 425.1-NI-8-100-EP 8 100 M 4 12 40 30 9 8 76
GN 425.1-NI-10-88-GS 10 88** M 5 15 47 35 11 12 113
GN 425.1-NI-10-88-EP 10 88** M 5 15 47 35 11 12 113
GN 425.1-NI-10-100-GS 10 100 M 5 15 47 35 11 12 121
GN 425.1-NI-10-100-EP 10 100 M 5 15 47 35 11 12 121
GN 425.1-NI-10-120-GS 10 120** M 5 15 47 35 11 12 134
GN 425.1-NI-10-120-EP 10 120** M 5 15 47 35 11 12 134
GN 425.1-NI-10-180-GS 10 180** M 5 15 47 35 11 12 177
GN 425.1-NI-10-180-EP 10 180** M 5 15 47 35 11 12 177
GN 425.1-NI-10-200-GS 10 200 M 5 15 47 35 11 12 189
GN 425.1-NI-10-200-EP 10 200 M 5 15 47 35 11 12 189
GN 425.1-NI-12-125-GS 12 125 M 6 - 60 44 12 12 221
GN 425.1-NI-12-125-EP 12 125 M 6 - 60 44 12 12 221
GN 425.1-NI-12-160-GS 12 160 M 6 - 60 44 12 12 251
GN 425.1-NI-12-160-EP 12 160 M 6 - 60 44 12 12 251
GN 425.1-NI-12-200-GS 12 200 M 6 - 60 44 12 12 286
GN 425.1-NI-12-200-EP 12 200 M 6 - 60 44 12 12 286
GN 425.1-NI-12-250-GS 12 250 M 6 - 60 44 12 12 336
GN 425.1-NI-12-250-EP 12 250 M 6 - 60 44 12 12 336
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из стали

Рукоятка

Сталь

  • С пластиковым покрытием
  • Чёрный цвет, RAL 9005, текстурированная отделка SW
  • Хромирование CR
  • Чернение BT

Упорные шайбы

Цинковое литьё под давлением, никелирование

Вариант исполнения из нержавеющей стали

Нержавеющая сталь NI

AISI 303 для d1 = 8, 10

AISI 304 для d1 = 12

  • Матовые, дробеструйной обработки GS
  • Электрополирование EP
  • Упорные шайбы d1 = 8, 10
  • Нержавеющая сталь AISI 303

Нержавеющая сталь AISI 316L A4

  • Матовые, дробеструйной обработки GS
  • Упорные шайбы
  • Нержавеющая сталь AISI 316L
Вариант исполнения из алюминия

Алюминий AL

  • С пластиковым покрытием
  • Чёрный цвет, RAL 9005, текстурированная отделка SW
  • Серебристый цвет, RAL 9006, текстурированная отделка SR
  • Красный цвет, RAL 3000, текстурированная отделка RS
  • Анодированные, естественный цвет EL
  • Упорные шайбы d1 = 8, 10
  • Цинковое литьё под давлением, никелирование

Информация

П-образные ручки для ящиков и шкафов GN 425.1 изготавливаются из гнутого профиля из нержавеющей стали, стали или алюминия. П-образные ручки для ящиков и шкафов с Ø d1 = 8 и 10 поставляются с двумя упорными шайбами для гарантии надлежащего контакта с ручкой даже в случае больших соединительных отверстий. Шайбы поставляются неплотно закрытыми.

Для наружного применения версия из нержавеющей стали предпочтительнее хромированной версии.

Аксессуары

  • GN 181 Крепёжные комплекты (монтаж со стороны оператора)

Техническая информация

Вопрос о продукции

Спросите о серии GN 425.1-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ADT — Соединительные детали для сборки ручек M.643-FM на трубках

ADT

Соединительные детали для сборки ручек M.643-FM на трубках

Технополимер

Соединительные детали для сборки ручек M.643-FM на трубках
DS-EBP. — Распорные втулки для мостовидных ручек EBP.

DS-EBP.

Распорные втулки для мостовидных ручек EBP.

Технополимер

Распорные втулки для мостовидных ручек EBP.
DS-EMPC — Распорные втулки

DS-EMPC

Распорные втулки

для мостовидных ручек EMPC, технополимер

Распорные втулки
EBP-B — Мостовидные ручки

EBP-B

Мостовидные ручки

Технополимер

Латунная втулка, глухие рузьбовые отверстия для монтажа с внутренней
EBP-L — Мостовидные ручки

EBP-L

Мостовидные ручки

Технополимер

Мостовидные ручки
EBP-L-CLEAN — Мостовидные ручки

EBP-L-CLEAN

Мостовидные ручки

Технополимер, легкоочищаемые

Мостовидные ручки
EBP-SAN — Мостовидная ручка

EBP-SAN

Мостовидная ручка

Технополимер с антибактериальной защитой

Мостовидная ручка
EBP. — Мостовидные ручки

EBP.

Мостовидные ручки

Технополимер

Сквозные отверстия, для монтажа с внешней стороны

Артикул модели

GN 425.1-NI — П-образные ручки для ящиков и шкафов

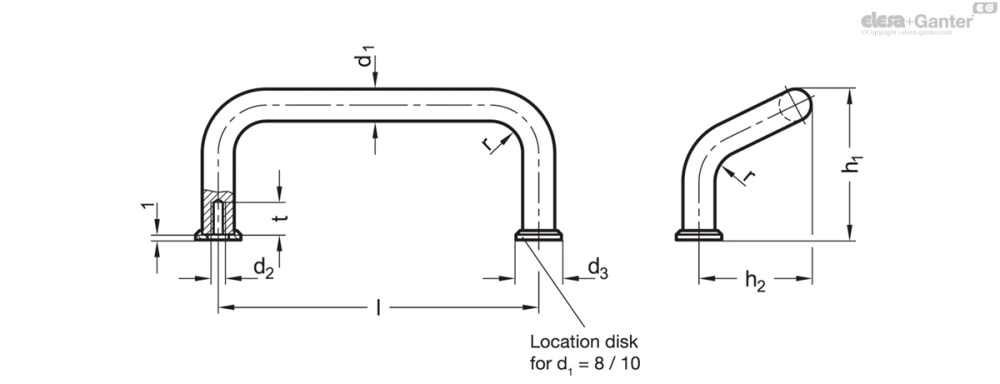

Чертёж GN 425.1-NI
