Серия GN 408.1

GN 408.1-G

Установочные и опорные элементы

с резьбовым стержнем

Гладкая контактная поверхность, шлифовка

Таблица (PDF)

Исполнения серии GN 408.1

GN 408.1-B

Установочные и опорные элементы

с резьбовым стержнем

GN 408.1-G

Установочные и опорные элементы

с резьбовым стержнем

GN 408.1-K

Установочные и опорные элементы

с резьбовым стержнем

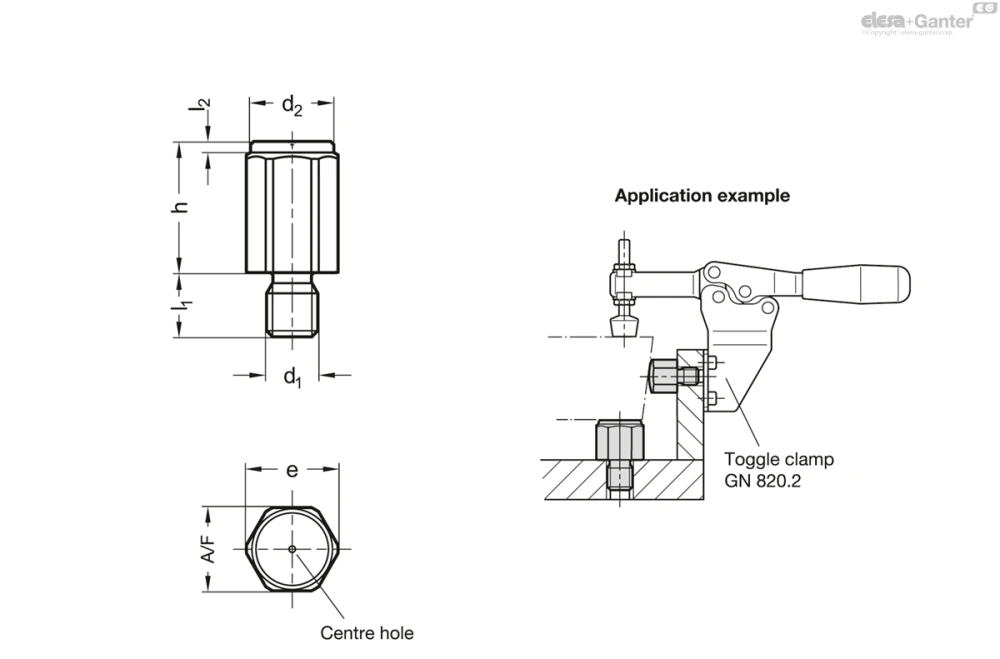

GN 408.1-G

Таблица моделей — Установочные и опорные элементы

Артикул	h ±0.01	d₁	d₂	e	l₁	l₂	A/F	Вес (г)
GN 408.1-ST-10-M6-G	10	M6	10	11	8	0.8	10	8
GN 408.1-ST-16-M6-G	16	M6	10	11	8	0.8	10	12
GN 408.1-ST-25-M6-G	25	M6	10	11	8	0.8	10	18
GN 408.1-ST-12-M8-G	12	M8	13	14.3	10	1	13	17
GN 408.1-ST-20-M8-G	20	M8	13	14.3	10	1	13	26
GN 408.1-ST-30-M8-G	30	M8	13	14.3	10	1	13	36
GN 408.1-ST-16-M10-G	16	M10	17	18.7	12	1.2	17	37
GN 408.1-ST-25-M10-G	25	M10	17	18.7	12	1.2	17	54
GN 408.1-ST-40-M10-G	40	M10	17	18.7	12	1.2	17	83
GN 408.1-ST-20-M12-G	20	M12	19	20.9	14	1.6	19	58
GN 408.1-ST-32-M12-G	32	M12	19	20.9	14	1.6	19	87
GN 408.1-ST-50-M12-G	50	M12	19	20.9	14	1.6	19	130
GN 408.1-ST-25-M16-G	25	M16	27	29.7	19	2	27	146
GN 408.1-ST-40-M16-G	40	M16	27	29.7	19	2	27	219
GN 408.1-ST-60-M16-G	60	M16	27	29.7	19	2	27	315

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип B: Гладкая контактная поверхность, обточка

Тип G: Гладкая контактная поверхность, шлифовка

Тип K: Сферическая контактная поверхность, обточка

Сталь ST

закаленный корпус

чернение

Тип B / K

Контактная поверхность

обточка

Тип G

Контактная поверхность

отшлифованный

Информация

Установочные и опорные элементы GN 408.1 используются в конструкции устройств и инструментов для монтажа и позиционирования заготовок. Их также можно использовать в качестве упоров, нажимных деталей или ножек.

Тип G специально предназначен для применения в тех случаях, когда высота опорных поверхностей должна быть максимально точной. На неровных или наклонных поверхностях, таких как необработанные детали, изогнутая опорная поверхность типа K обеспечивает особые преимущества.
