Серия GN 360

GN 360-ST

Комплекты для выравнивания

Сталь / нержавеющая сталь

Сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 360

GN 360-NI

GN 360-NI

Комплекты для выравнивания

Сталь / нержавеющая сталь
GN 360-ST

GN 360-ST

Комплекты для выравнивания

Сталь / нержавеющая сталь

Изображения

GN 360-ST — Комплекты для выравнивания GN 360-ST — Комплекты для выравнивания GN 360-ST — Комплекты для выравнивания GN 360-ST — Комплекты для выравнивания

Схемы

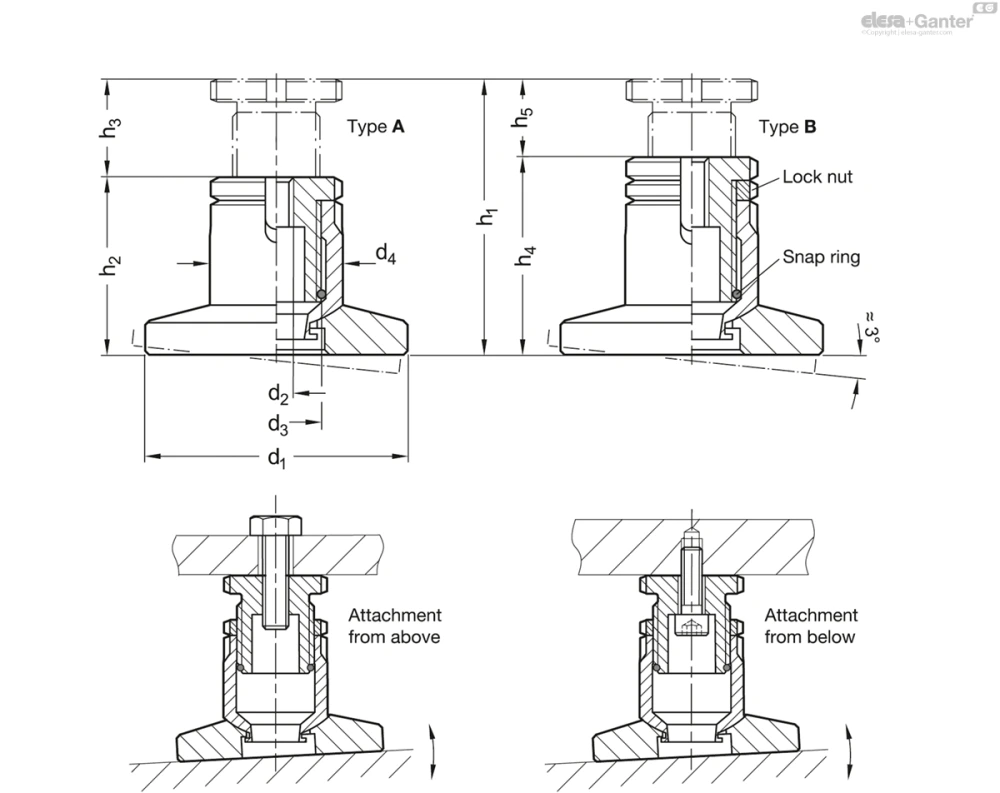

Схема GN 360-ST

GN 360-ST

Таблица моделей — Комплекты для выравнивания

Артикул
В корзину
GN 360-40-M10-69-A-ST 40 - M 10 69 M 28 x 1.5 40 53 16 - - 100 DIN 1810-A40-42 390
GN 360-40-M10-86-A-ST 40 - M 10 86 M 28 x 1.5 40 62 24 - - 100 DIN 1810-A40-42 460
GN 360-79-M10-69-A-ST - 79 M 10 69 M 28 x 1.5 40 53 16 - - 100 DIN 1810-A40-42 730
GN 360-79-M10-86-A-ST - 79 M 10 86 M 28 x 1.5 40 62 24 - - 100 DIN 1810-A40-42 815
GN 360-52-M12-80-A-ST 52 - M 12 80 M 36 x 1.5 52 61 19 - - 125 DIN 1810-A52-55 825
GN 360-52-M12-103-A-ST 52 - M 12 103 M 36 x 1.5 52 73 30 - - 125 DIN 1810-A52-55 975
GN 360-99-M12-80-A-ST - 99 M 12 80 M 36 x 1.5 52 61 19 - - 125 DIN 1810-A52-55 1425
GN 360-99-M12-103-A-ST - 99 M 12 103 M 36 x 1.5 52 73 30 - - 125 DIN 1810-A52-55 1595
GN 360-65-M16-112-A-ST 65 - M 16 112 M 45 x 1.5 65 82 30 - - 225 DIN 1810-A65-70 1665
GN 360-65-M16-148-A-ST 65 - M 16 148 M 45 x 1.5 65 100 48 - - 225 DIN 1810-A65-70 2048
GN 360-119-M16-112-A-ST - 119 M 16 112 M 45 x 1.5 65 82 30 - - 225 DIN 1810-A65-70 2880
GN 360-119-M16-148-A-ST - 119 M 16 148 M 45 x 1.5 65 100 48 - - 225 DIN 1810-A65-70 3260
GN 360-40-M10-69-B-ST 40 - M 10 69 M 28 x 1.5 40 - - 59 10 100 DIN 1810-A40-42 418
GN 360-40-M10-86-B-ST 40 - M 10 86 M 28 x 1.5 40 - - 68 18 100 DIN 1810-A40-42 480
GN 360-79-M10-69-B-ST - 79 M 10 69 M 28 x 1.5 40 - - 59 10 100 DIN 1810-A40-42 755
GN 360-79-M10-86-B-ST - 79 M 10 86 M 28 x 1.5 40 - - 68 18 100 DIN 1810-A40-42 840
GN 360-52-M12-80-B-ST 52 - M 12 80 M 36 x 1.5 52 - - 69 11 125 DIN 1810-A52-55 897
GN 360-52-M12-103-B-ST 52 - M 12 103 M 36 x 1.5 52 - - 80 23 125 DIN 1810-A52-55 1460
GN 360-99-M12-80-B-ST - 99 M 12 80 M 36 x 1.5 52 - - 69 11 125 DIN 1810-A52-55 1498
GN 360-99-M12-103-B-ST - 99 M 12 103 M 36 x 1.5 52 - - 80 23 125 DIN 1810-A52-55 1645
GN 360-65-M16-112-B-ST 65 - M 16 112 M 45 x 1.5 65 - - 90 22 225 DIN 1810-A65-70 1758
GN 360-65-M16-148-B-ST 65 - M 16 148 M 45 x 1.5 65 - - 108 40 225 DIN 1810-A65-70 2145
GN 360-119-M16-112-B-ST - 119 M 16 112 M 45 x 1.5 65 - - 90 22 225 DIN 1810-A65-70 2980
GN 360-119-M16-148-B-ST - 119 M 16 148 M 45 x 1.5 65 - - 108 40 225 DIN 1810-A65-70 3360
3D-модель Технические данные (PDF)

Характеристики

Типы
  • Тип A: без контргайки
  • Tип B: с контргайкой
Вариант исполнения из стали

Сталь ST

Оцинкованный, синий пассивированный

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI 304 NI

Информация

Комплекты для выравнивания GN 360 предназначены для выравнивания и коррекции любого уклона во время установки машин и систем.

Резьба d2 также может быть использована в качестве сквозного отверстия для подсоединения снизу. Мелкая резьба d3 обеспечивает точную регулировку и подрегулировку с использованием ключа для круглых шлицевых гаек DIN 1810. Пружинное кольцо ограничивает максимальную длину регулировки.DIN 1810Ключ для круглых шлицевых гаек . Стопорное кольцо ограничивает максимальный путь регулировки.

Аксессуары

  • Ключ для круглых шлицевых гаек DIN 1810 (номер кода см. в таблице)

Техническая информация
