Серия GN 350
GN 350-NI
Комплекты для выравнивания
Сталь / Нержавеющая сталь, длинная версия исполнения
Нержавеющая сталь
Исполнения серии GN 350
Изображения

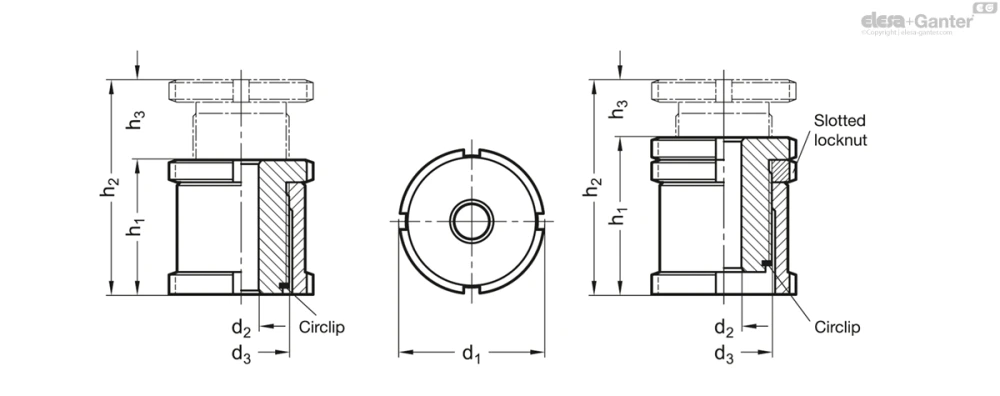

Схемы
GN 350-NI
Таблица моделей — Комплекты для выравнивания
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 350-25-6,6-A-NI | 25 | 6.6 | M 15 x 1 | 33 | 43 | 10 | M 6 | M 6 | 40 | 30.7 | 1810-A25-28 | 69 | |
| GN 350-32-6,6-A-NI | 32 | 6.6 | M 20 x 1 | 41 | 55 | 14 | M 6 | M 6 | 65 | 55.7 | 1810-A30-32 | 163 | |
| GN 350-32-9-A-NI | 32 | 9 | M 20 x 1 | 41 | 55 | 14 | M 8 | M 8 | 65 | 48 | 1810-A30-32 | 154 | |
| GN 350-32-11-A-NI | 32 | 11 | M 20 x 1 | 41 | 55 | 14 | M 10 | M 10 | 65 | 37.9 | 1810-A30-32 | 140 | |
| GN 350-45-11-A-NI | 45 | 11 | M 30 x 1.5 | 49 | 67 | 18 | M 10 | M 10 | 120 | 92.9 | 1810-A45-50 | 390 | |
| GN 350-45-13,5-A-NI | 45 | 13.5 | M 30 x 1.5 | 49 | 67 | 18 | M 12 | M 12 | 120 | 80.4 | 1810-A45-50 | 377 | |
| GN 350-45-17,5-A-NI | 45 | 17.5 | M 30 x 1.5 | 49 | 67 | 18 | M 16 | M 16 | 120 | 45.5 | 1810-A45-50 | 320 | |
| GN 350-58-17,5-A-NI | 58 | 17.5 | M 40 x 1.5 | 63 | 86 | 23 | M 16 | M 16 | 210 | 136 | 1810-A58-62 | 791 | |
| GN 350-58-22-A-NI | 58 | 22 | M 40 x 1.5 | 63 | 86 | 23 | M 20 | M 20 | 210 | 90 | 1810-A58-62 | 733 | |
| GN 350-58-26-A-NI | 58 | 26 | M 40 x 1.5 | 63 | 86 | 23 | M 24 | M 24 | 210 | 37 | 1810-A58-62 | 668 | |
| GN 350-70-22-A-NI | 70 | 22 | M 50 x 1.5 | 77 | 106 | 29 | M 20 | M 20 | 330 | 210 | 1810-A68-75 | 1452 | |
| GN 350-70-26-A-NI | 70 | 26 | M 50 x 1.5 | 77 | 106 | 29 | M 24 | M 24 | 330 | 157 | 1810-A68-75 | 1370 | |
| GN 350-70-33-A-NI | 70 | 33 | M 50 x 1.5 | 77 | 106 | 29 | M 30 | M 30 | 330 | 53 | 1810-A68-75 | 1210 | |
| GN 350-80-26-A-NI | 80 | 26 | M 60 x 2 | 87 | 126 | 39 | M 24 | M 24 | 495 | 322 | 1810-A80-90 | 2180 | |
| GN 350-80-33-A-NI | 80 | 33 | M 60 x 2 | 87 | 126 | 39 | M 30 | M 30 | 495 | 218 | 1810-A80-90 | 1875 | |
| GN 350-80-39-A-NI | 80 | 39 | M 60 x 2 | 87 | 126 | 39 | M 36 | M 36 | 495 | 101 | 1810-A80-90 | 1683 | |
| GN 350-25-6,6-AK-NI | 25 | 6.6 | M 15 x 1 | 33 | 43 | 10 | M 6 | M 6 | 40 | 30.7 | 1810-A25-28 | 79 | |
| GN 350-32-6,6-AK-NI | 32 | 6.6 | M 20 x 1 | 41 | 55 | 14 | M 6 | M 6 | 65 | 55.7 | 1810-A30-32 | 181 | |
| GN 350-32-9-AK-NI | 32 | 9 | M 20 x 1 | 41 | 55 | 14 | M 8 | M 8 | 65 | 48 | 1810-A30-32 | 174 | |
| GN 350-32-11-AK-NI | 32 | 11 | M 20 x 1 | 41 | 55 | 14 | M 10 | M 10 | 65 | 37.9 | 1810-A30-32 | 167 | |
| GN 350-45-11-AK-NI | 45 | 11 | M 30 x 1.5 | 49 | 67 | 18 | M 10 | M 10 | 120 | 92.9 | 1810-A45-50 | 411 | |
| GN 350-45-13,5-AK-NI | 45 | 13.5 | M 30 x 1.5 | 49 | 67 | 18 | M 12 | M 12 | 120 | 80.4 | 1810-A45-50 | 405 | |
| GN 350-45-17,5-AK-NI | 45 | 17.5 | M 30 x 1.5 | 49 | 67 | 18 | M 16 | M 16 | 120 | 45.5 | 1810-A45-50 | 365 | |
| GN 350-58-17,5-AK-NI | 58 | 17.5 | M 40 x 1.5 | 63 | 86 | 23 | M 16 | M 16 | 210 | 136 | 1810-A58-62 | 893 | |
| GN 350-58-22-AK-NI | 58 | 22 | M 40 x 1.5 | 63 | 86 | 23 | M 20 | M 20 | 210 | 90 | 1810-A58-62 | 834 | |
| GN 350-58-26-AK-NI | 58 | 26 | M 40 x 1.5 | 63 | 86 | 23 | M 24 | M 24 | 210 | 37 | 1810-A58-62 | 775 | |
| GN 350-70-22-AK-NI | 70 | 22 | M 50 x 1.5 | 77 | 106 | 29 | M 20 | M 20 | 330 | 210 | 1810-A68-75 | 1607 | |
| GN 350-70-26-AK-NI | 70 | 26 | M 50 x 1.5 | 77 | 106 | 29 | M 24 | M 24 | 330 | 157 | 1810-A68-75 | 1426 | |
| GN 350-70-33-AK-NI | 70 | 33 | M 50 x 1.5 | 77 | 106 | 29 | M 30 | M 30 | 330 | 53 | 1810-A68-75 | 1354 | |
| GN 350-80-26-AK-NI | 80 | 26 | M 60 x 2 | 87 | 126 | 39 | M 24 | M 24 | 495 | 322 | 1810-A80-90 | 2356 | |
| GN 350-80-33-AK-NI | 80 | 33 | M 60 x 2 | 87 | 126 | 39 | M 30 | M 30 | 495 | 218 | 1810-A80-90 | 2155 | |
| GN 350-80-39-AK-NI | 80 | 39 | M 60 x 2 | 87 | 126 | 39 | M 36 | M 36 | 495 | 101 | 1810-A80-90 | 1852 |
Характеристики
Типы
- Тип A: без контргайки
- Тип AK: с контргайкой
Вариант исполнения из стали
Сталь, 1.7225 (42 CrMo 4V) ST
гальванически оцинкована с голубой пассивацией
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 303
(X 10 CrNiS 18-9) NI
F1: макс. общая нагрузка
F2: макс. суммарная величина за вычетом макс. предварительной нагрузки
- для винтов 8.8 µ = 0,125 (Стальной вариант исполнения)
- для винтов 6.8 µ = 0,14 (Версия исполнения из нержавеющей стали)
Информация
Комплекты для выравнивания GN 350 используются для выставления по уровню и соединения. Они имеют резьбовую верхнюю муфту и нижнюю муфту с внутренней резьбой. Мелкая резьба обеспечивает плавную, точную установку и фиксацию с использованием ключа для круглых шлицевых гаек DIN 1810 . Стопорное кольцо также служит в качестве ограничителя высоты в пределах максимального значения.
Обычно этот винт постоянно и надёжно заблокирован статической нагрузкой, созданной при затяжке крепёжного винта.
Если этого не достаточно, то рекомендуется использовать контргайку (тип АК).
Техническая информация
Аксессуары
- Ключ для круглых шлицевых гаек DIN 1810 (см. в таблице номер кода)
