Серия GN 350.5

GN 350.5-NI

Комплекты для выравнивания

Сталь / Нержавеющая сталь, со сферической шайбой, без контргайки

Комплекты для выравнивания, нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 350.5

GN 350.5

GN 350.5

Комплекты для выравнивания

Сталь / Нержавеющая сталь, со сферической шайбой, без контргайки
GN 350.5-NI

GN 350.5-NI

Комплекты для выравнивания

Сталь / Нержавеющая сталь, со сферической шайбой, без контргайки

Изображения

GN 350.5-NI — Комплекты для выравнивания

Схемы

Схема GN 350.5-NI

GN 350.5-NI

Таблица моделей — Комплекты для выравнивания

Артикул
В корзину
GN 350.5-25-6,6-27-NI 25 25 6.6 27 M 15 x 1 31 4 M 6 M 6 27.1 20.26 DIN 1810-A25-28 80
GN 350.5-25-6,6-40-NI 25 25 6.6 40 M 15 x 1 50 10 M 6 M 6 27.1 20.26 DIN 1810-A25-28 85
GN 350.5-32-6,6-32-NI 32 32 6.6 32 M 20 x 1 37 5 M 6 M 6 43.4 36.56 DIN 1810-A30-32 140
GN 350.5-32-6,6-49-NI 32 32 6.6 49 M 20 x 1 63 14 M 6 M 6 43.4 36.56 DIN 1810-A30-32 147
GN 350.5-32-9-32-NI 32 32 9 32 M 20 x 1 37 5 M 8 M 8 43.4 30.86 DIN 1810-A30-32 130
GN 350.5-32-9-49-NI 32 32 9 49 M 20 x 1 63 14 M 8 M 8 43.4 30.86 DIN 1810-A30-32 147
GN 350.5-32-11-32-NI 32 32 11 32 M 20 x 1 37 5 M 10 M 10 43.4 23.41 DIN 1810-A30-32 120
GN 350.5-32-11-49-NI 32 32 11 49 M 20 x 1 63 14 M 10 M 10 43.4 23.41 DIN 1810-A30-32 200
GN 350.5-45-11-41-NI 45 45 11 41 M 30 x 1.5 48 7 M 10 M 10 84 64.01 DIN 1810-A45-50 360
GN 350.5-45-11-61-NI 45 45 11 61 M 30 x 1.5 79 18 M 10 M 10 84 64.01 DIN 1810-A45-50 360
GN 350.5-45-13,5-41-NI 45 45 13.5 41 M 30 x 1.5 48 7 M 12 M 12 84 54.82 DIN 1810-A45-50 350
GN 350.5-45-13,5-61-NI 45 45 13.5 61 M 30 x 1.5 79 18 M 12 M 12 84 54.82 DIN 1810-A45-50 510
GN 350.5-45-17,5-41-NI 45 45 17.5 41 M 30 x 1.5 48 7 M 16 M 16 84 28.90 DIN 1810-A45-50 360
GN 350.5-45-17,5-61-NI 45 45 17.5 61 M 30 x 1.5 79 18 M 16 M 16 84 28.90 DIN 1810-A45-50 470
GN 350.5-58-17,5-53-NI 58 58 17.5 53 M 40 x 1.5 62 9 M 16 M 16 148 92.90 DIN 1810-A58-62 780
GN 350.5-58-17,5-79-NI 58 58 17.5 79 M 40 x 1.5 102 23 M 16 M 16 148 92.90 DIN 1810-A58-62 1184
GN 350.5-58-22-53-NI 58 58 22 53 M 40 x 1.5 62 9 M 20 M 20 148 59.08 DIN 1810-A58-62 770
GN 350.5-58-22-79-NI 58 58 22 79 M 40 x 1.5 102 23 M 20 M 20 148 59.08 DIN 1810-A58-62 840
GN 350.5-58-26-53-NI 58 58 26 53 M 40 x 1.5 62 9 M 24 M 24 148 20.30 DIN 1810-A58-62 760
GN 350.5-58-26-79-NI 58 58 26 79 M 40 x 1.5 102 23 M 24 M 24 148 20.30 DIN 1810-A58-62 830
GN 350.5-70-22-61-NI 70 70 22 61 M 50 x 1.5 71 10 M 20 M 20 225 136.08 DIN 1810-A68-75 1300
GN 350.5-70-22-94-NI 70 70 22 94 M 50 x 1.5 123 29 M 20 M 20 225 136.08 DIN 1810-A68-75 2100
GN 350.5-70-26-61-NI 70 70 26 61 M 50 x 1.5 71 10 M 24 M 24 225 97.30 DIN 1810-A68-75 1400
GN 350.5-70-26-94-NI 70 70 26 94 M 50 x 1.5 123 29 M 24 M 24 225 97.30 DIN 1810-A68-75 1900
GN 350.5-70-33-61-NI 70 70 33 61 M 50 x 1.5 71 10 M 30 M 30 225 20.60 DIN 1810-A68-75 1100
GN 350.5-70-33-94-NI 70 70 33 94 M 50 x 1.5 123 29 M 30 M 30 225 20.60 DIN 1810-A68-75 1800
GN 350.5-80-26-67-NI 80 80 26 67 M 60 x 2 79 12 M 24 M 24 323 195.30 DIN 1810-A80-90 1650
GN 350.5-80-26-105-NI 80 80 26 105 M 60 x 2 144 39 M 24 M 24 323 195.30 DIN 1810-A80-90 2900
GN 350.5-80-33-67-NI 80 80 33 67 M 60 x 2 79 12 M 30 M 30 323 118.60 DIN 1810-A80-90 1550
GN 350.5-80-33-105-NI 80 80 33 105 M 60 x 2 144 39 M 30 M 30 323 118.60 DIN 1810-A80-90 1911
GN 350.5-80-39-67-NI 80 80 39 67 M 60 x 2 79 12 M 36 M 36 323 38.20 DIN 1810-A80-90 1450
GN 350.5-80-39-105-NI 80 80 39 105 M 60 x 2 144 39 M 36 M 36 323 38.20 DIN 1810-A80-90 1811
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из стали

Сталь, 1.7225 (42 CrMo 4V) ST

гальванически оцинкована с голубой пассивацией

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI 303

(X 10 CrNiS 18-9) NI

F1: макс. общая нагрузка

F2: макс. суммарная величина за вычетом макс. предварительной нагрузки

  • для винтов 8.8 µ = 0,125 (Стальной вариант исполнения)
  • для винтов 6.8 µ = 0,14 (Версия исполнения из нержавеющей стали)

Информация

Комплекты для выравнивания GN 350.5 используются для выравнивания, регулировки и соединения. Сферическая шайба обеспечивает точный монтаж двух непараллельных плоскостей при требуемом наклоне до ≈ 4 °.

Они имеют резьбовую верхнюю муфту и нижнюю муфту с внутренней резьбой. Мелкая резьба обеспечивает плавную, точную установку и фиксацию с использованием ключа для круглых шлицевых гаек DIN 1810 .. Стопорное кольцо также служит в качестве ограничителя высоты в пределах максимального значения.

Техническая информация

Аксессуары

  • Ключ для круглых шлицевых гаек DIN 1810 (номер кода см. в таблице)

Вопрос о продукции

Спросите о серии GN 350.5-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 172-NI — Направляющие втулки

DIN 172-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Нержавеющая сталь
DIN 172-ST — Направляющие втулки

DIN 172-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Сталь
DIN 179-NI — Направляющие втулки

DIN 179-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Нержавеющая сталь
DIN 179-ST — Направляющие втулки

DIN 179-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Сталь
DIN 6320 — Опорная ножка

DIN 6320

Опорная ножка

Опорная ножка
DIN 6321 — Крепёжные болты / Опоры со штырём

DIN 6321

Крепёжные болты / Опоры со штырём

Крепёжные болты / Опоры со штырём
DIN 9845 — Режущие / направляющие втулки

DIN 9845

Режущие / направляющие втулки

Сталь HSS / штампованная сталь, направляющие втулки

Режущие втулки
DIN 9861 — Пробойники

DIN 9861

Пробойники

Сталь HSS

Пробойники

Артикул модели

GN 350.5-NI — Комплекты для выравнивания

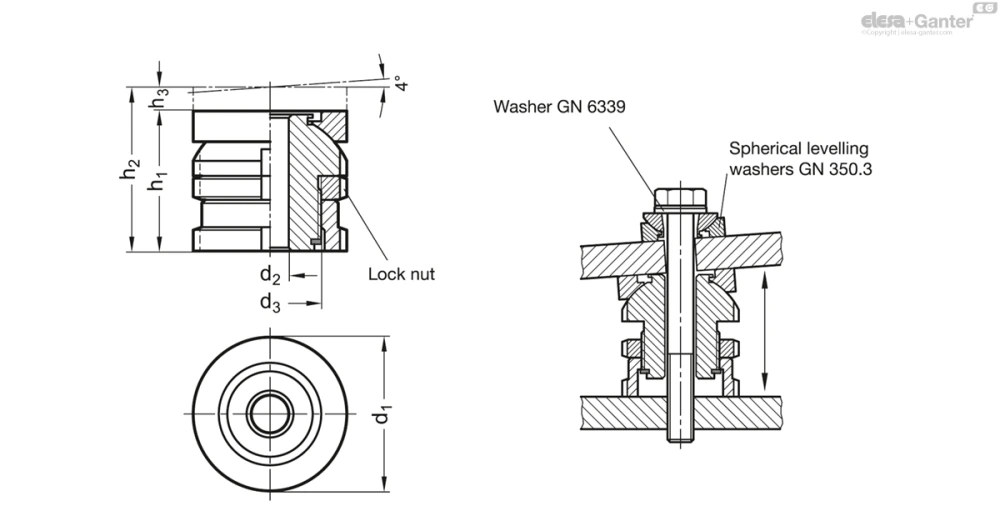

Чертёж GN 350.5-NI
