Серия GN 350.2

GN 350.2-NI

Комплекты для выравнивания

Сталь / нержавеющая сталь, со сферической шайбой, без контргайки

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 350.2

GN 350.2-NI

GN 350.2-NI

Комплекты для выравнивания

Сталь / нержавеющая сталь, со сферической шайбой, без контргайки
GN 350.2-ST

GN 350.2-ST

Комплекты для выравнивания

Сталь / нержавеющая сталь, со сферической шайбой, без контргайки

Изображения

GN 350.2-NI — Комплекты для выравнивания

Схемы

Схема GN 350.2-NI

GN 350.2-NI

Таблица моделей — Комплекты для выравнивания

Артикул
В корзину
GN 350.2-25-6,6-22-NI 25 6.6 22 M 15 x 1 26 4 M 6 27.1* 20.26** DIN 1810-A25-28 60
GN 350.2-25-6,6-35-NI 25 6.6 35 M 15 x 1 50 15 M 6 27.1* 20.26** DIN 1810-A25-28 100
GN 350.2-32-6,6-26-NI 32 6.6 26 M 20 x 1 31 5 M 6 43.4* 36.56** DIN 1810-A30-32 132
GN 350.2-32-6,6-43-NI 32 6.6 43 M 20 x 1 63 20 M 6 43.4* 36.56** DIN 1810-A30-32 216
GN 350.2-32-9-26-NI 32 9 26 M 20 x 1 31 5 M 8 43.4* 30.86** DIN 1810-A30-32 126
GN 350.2-32-9-43-NI 32 9 43 M 20 x 1 63 20 M 8 43.4* 30.86** DIN 1810-A30-32 200
GN 350.2-32-11-26-NI 32 11 26 M 20 x 1 31 5 M 10 43.4* 23.41** DIN 1810-A30-32 120
GN 350.2-32-11-43-NI 32 11 43 M 20 x 1 63 20 M 10 43.4* 23.41** DIN 1810-A30-32 179
GN 350.2-45-11-34-NI 45 11 34 M 30 x 1.5 41 7 M 10 84* 64.01** DIN 1810-A45-50 355
GN 350.2-45-11-54-NI 45 11 54 M 30 x 1.5 79 25 M 10 84* 64.01** DIN 1810-A45-50 553
GN 350.2-45-13,5-34-NI 45 13.5 34 M 30 x 1.5 41 7 M 12 84* 54.82** DIN 1810-A45-50 307
GN 350.2-45-13,5-54-NI 45 13.5 54 M 30 x 1.5 79 25 M 12 84* 54.82** DIN 1810-A45-50 547
GN 350.2-45-17,5-34-NI 45 17.5 34 M 30 x 1.5 41 7 M 16 84* 28.90** DIN 1810-A45-50 280
GN 350.2-45-17,5-54-NI 45 17.5 54 M 30 x 1.5 79 25 M 16 84* 28.90** DIN 1810-A45-50 513
GN 350.2-58-17,5-44-NI 58 17.5 44 M 40 x 1.5 53 9 M 16 148* 92.90** DIN 1810-A58-62 665
GN 350.2-58-17,5-70-NI 58 17.5 70 M 40 x 1.5 102 32 M 16 148* 92.90** DIN 1810-A58-62 904
GN 350.2-58-22-44-NI 58 22 44 M 40 x 1.5 53 9 M 20 148* 59.08** DIN 1810-A58-62 610
GN 350.2-58-22-70-NI 58 22 70 M 40 x 1.5 102 32 M 20 148* 59.08** DIN 1810-A58-62 1030
GN 350.2-58-26-44-NI 58 26 44 M 40 x 1.5 53 9 M 24 148* 20.30** DIN 1810-A58-62 560
GN 350.2-58-26-70-NI 58 26 70 M 40 x 1.5 102 32 M 24 148* 20.30** DIN 1810-A58-62 975
GN 350.2-70-22-50-NI 70 22 50 M 50 x 1.5 60 10 M 20 225* 136.08** DIN 1810-A68-75 1300
GN 350.2-70-22-83-NI 70 22 83 M 50 x 1.5 123 40 M 20 225* 136.08** DIN 1810-A68-75 1800
GN 350.2-70-26-50-NI 70 26 50 M 50 x 1.5 60 10 M 24 225* 97.30** DIN 1810-A68-75 940
GN 350.2-70-26-83-NI 70 26 83 M 50 x 1.5 123 40 M 24 225* 97.30** DIN 1810-A68-75 1823
GN 350.2-70-33-50-NI 70 33 50 M 50 x 1.5 60 10 M 30 225* 20.60** DIN 1810-A68-75 815
GN 350.2-70-33-83-NI 70 33 83 M 50 x 1.5 123 40 M 30 225* 20.60** DIN 1810-A68-75 1618
GN 350.2-80-26-56-NI 80 26 56 M 60 x 2 68 12 M 24 323* 195.30** DIN 1810-A80-90 1600
GN 350.2-80-26-94-NI 80 26 94 M 60 x 2 144 50 M 24 323* 195.30** DIN 1810-A80-90 2888
GN 350.2-80-33-56-NI 80 33 56 M 60 x 2 68 12 M 30 323* 118.60** DIN 1810-A80-90 1580
GN 350.2-80-33-94-NI 80 33 94 M 60 x 2 144 50 M 30 323* 118.60** DIN 1810-A80-90 2560
GN 350.2-80-39-56-NI 80 39 56 M 60 x 2 68 12 M 36 323* 38.20** DIN 1810-A80-90 1440
GN 350.2-80-39-94-NI 80 39 94 M 60 x 2 144 50 M 36 323* 38.20** DIN 1810-A80-90 2252
3D-модель Технические данные (PDF)

Характеристики

Сталь 1.7225 (42 CrMo 4 V) ST

Оцинкованный, синий пассивированный

Нержавеющая сталь AISI 303 (X 10 CrNiS 18-9) NI

Информация

Комплекты для выравнивания GN 350.2 используются для выравнивания, регулировки и соединения. Сферическая шайба обеспечивает точный монтаж двух непараллельных плоскостей при требуемом наклоне до ≈ 4 °.

Они имеют резьбовую верхнюю муфту и нижнюю муфту с внутренней резьбой. Мелкая резьба обеспечивает плавную, точную установку и фиксацию с использованием ключа для круглых шлицевых гаек DIN 1810. Стопорное кольцо служит в качестве ограничителя высоты в пределах максимального значения.

Аксессуары

  • DIN 1810 Ключ для круглых шлицевых гаек (см. в таблице номер кода)

Техническая информация

Вопрос о продукции

Спросите о серии GN 350.2-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 172-NI — Направляющие втулки

DIN 172-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Нержавеющая сталь
DIN 172-ST — Направляющие втулки

DIN 172-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Сталь
DIN 179-NI — Направляющие втулки

DIN 179-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Нержавеющая сталь
DIN 179-ST — Направляющие втулки

DIN 179-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Сталь
DIN 6320 — Опорная ножка

DIN 6320

Опорная ножка

Опорная ножка
DIN 6321 — Крепёжные болты / Опоры со штырём

DIN 6321

Крепёжные болты / Опоры со штырём

Крепёжные болты / Опоры со штырём
DIN 9845 — Режущие / направляющие втулки

DIN 9845

Режущие / направляющие втулки

Сталь HSS / штампованная сталь, направляющие втулки

Режущие втулки
DIN 9861 — Пробойники

DIN 9861

Пробойники

Сталь HSS

Пробойники

Артикул модели

GN 350.2-NI — Комплекты для выравнивания

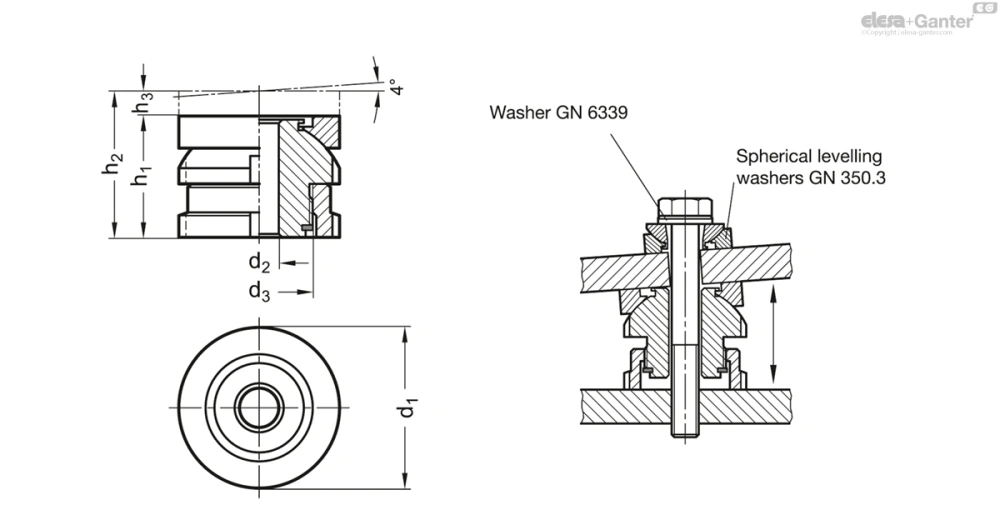

Чертёж GN 350.2-NI
