Серия GN 350.1

GN 350.1

Комплекты для выравнивания

Сталь / Нержавеющая сталь, короткий вариант исполнения

Комплекты для выравнивания

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 350.1

GN 350.1

GN 350.1

Комплекты для выравнивания

Сталь / Нержавеющая сталь, короткий вариант исполнения
GN 350.1-NI

GN 350.1-NI

Комплекты для выравнивания

Сталь / Нержавеющая сталь, короткий вариант исполнения

Изображения

GN 350.1 — Комплекты для выравнивания

Схемы

Схема GN 350.1

GN 350.1

Таблица моделей — Комплекты для выравнивания

Артикул
В корзину
GN 350.1-25-6,6-A-ST 25 6.6 M 15 x 1 15 19 4 M 6 M 6 40 30.7 DIN 1810-A25-28 DIN 1810-A25-28 43
GN 350.1-32-6,6-A-ST 32 6.6 M 20 x 1 18 23 5 M 6 M 6 65 55.7 DIN 1810-A30-32 DIN 1810-A30-32 93
GN 350.1-32-9-A-ST 32 9 M 20 x 1 18 23 5 M 8 M 8 65 48 DIN 1810-A30-32 DIN 1810-A30-32 87
GN 350.1-32-11-A-ST 32 11 M 20 x 1 18 23 5 M 10 M 10 65 37.9 DIN 1810-A30-32 DIN 1810-A30-32 80
GN 350.1-45-11-A-ST 45 11 M 30 x 1.5 22 29 7 M 10 M 10 120 92.9 DIN 1810-A45-50 DIN 1810-A45-50 216
GN 350.1-45-13,5-A-ST 45 13.5 M 30 x 1.5 22 29 7 M 12 M 12 120 80.4 DIN 1810-A45-50 DIN 1810-A45-50 207
GN 350.1-45-17,5-A-ST 45 17.5 M 30 x 1.5 22 29 7 M 16 M 16 120 45.5 DIN 1810-A45-50 DIN 1810-A45-50 188
GN 350.1-58-17,5-A-ST 58 17.5 M 40 x 1.5 28 37 9 M 16 M 16 210 136 DIN 1810-A58-62 DIN 1810-A58-62 450
GN 350.1-58-22-A-ST 58 22 M 40 x 1.5 28 37 9 M 20 M 20 210 90 DIN 1810-A58-62 DIN 1810-A58-62 418
GN 350.1-58-26-A-ST 58 26 M 40 x 1.5 28 37 9 M 24 M 24 210 37 DIN 1810-A58-62 DIN 1810-A58-62 386
GN 350.1-70-22-A-ST 70 22 M 50 x 1.5 33 43 10 M 20 M 20 330 210 DIN 1810-A68-75 DIN 1810-A68-75 788
GN 350.1-70-26-A-ST 70 26 M 50 x 1.5 33 43 10 M 24 M 24 330 157 DIN 1810-A68-75 DIN 1810-A68-75 744
GN 350.1-70-33-A-ST 70 33 M 50 x 1.5 33 43 10 M 30 M 30 330 53 DIN 1810-A68-75 DIN 1810-A68-75 668
GN 350.1-80-26-A-ST 80 26 M 60 x 2 38 50 12 M 24 M 24 495 322 DIN 1810-A80-90 DIN 1810-A80-90 1135
GN 350.1-80-33-A-ST 80 33 M 60 x 2 38 50 12 M 30 M 30 495 218 DIN 1810-A80-90 DIN 1810-A80-90 1060
GN 350.1-80-39-A-ST 80 39 M 60 x 2 38 50 12 M 36 M 36 495 101 DIN 1810-A80-90 DIN 1810-A80-90 965
GN 350.1-25-6,6-AK-ST 25 6.6 M 15 x 1 20 24 4 M 6 M 6 40 30.7 DIN 1810-A25-28 DIN 1810-A25-28 59
GN 350.1-32-6,6-AK-ST 32 6.6 M 20 x 1 24 29 5 M 6 M 6 65 55.7 DIN 1810-A30-32 DIN 1810-A30-32 128
GN 350.1-32-9-AK-ST 32 9 M 20 x 1 24 29 5 M 8 M 8 65 48 DIN 1810-A30-32 DIN 1810-A30-32 118
GN 350.1-32-11-AK-ST 32 11 M 20 x 1 24 29 5 M 10 M 10 65 37.9 DIN 1810-A30-32 DIN 1810-A30-32 115
GN 350.1-45-11-AK-ST 45 11 M 30 x 1.5 29 36 7 M 10 M 10 120 92.9 DIN 1810-A45-50 DIN 1810-A45-50 300
GN 350.1-45-13,5-AK-ST 45 13.5 M 30 x 1.5 29 36 7 M 12 M 12 120 80.4 DIN 1810-A45-50 DIN 1810-A45-50 209
GN 350.1-45-17,5-AK-ST 45 17.5 M 30 x 1.5 29 36 7 M 16 M 16 120 45.5 DIN 1810-A45-50 DIN 1810-A45-50 289
GN 350.1-58-17,5-AK-ST 58 17.5 M 40 x 1.5 37 46 9 M 16 M 16 210 136 DIN 1810-A58-62 DIN 1810-A58-62 665
GN 350.1-58-22-AK-ST 58 22 M 40 x 1.5 37 46 9 M 20 M 20 210 90 DIN 1810-A58-62 DIN 1810-A58-62 618
GN 350.1-58-26-AK-ST 58 26 M 40 x 1.5 37 46 9 M 24 M 24 210 37 DIN 1810-A58-62 DIN 1810-A58-62 574
GN 350.1-70-22-AK-ST 70 22 M 50 x 1.5 44 54 10 M 20 M 20 330 210 DIN 1810-A68-75 DIN 1810-A68-75 1123
GN 350.1-70-26-AK-ST 70 26 M 50 x 1.5 44 54 10 M 24 M 24 330 157 DIN 1810-A68-75 DIN 1810-A68-75 1069
GN 350.1-70-33-AK-ST 70 33 M 50 x 1.5 44 54 10 M 30 M 30 330 53 DIN 1810-A68-75 DIN 1810-A68-75 974
GN 350.1-80-26-AK-ST 80 26 M 60 x 2 49 61 12 M 24 M 24 495 322 DIN 1810-A80-90 DIN 1810-A80-90 1565
GN 350.1-80-33-AK-ST 80 33 M 60 x 2 49 61 12 M 30 M 30 495 218 DIN 1810-A80-90 DIN 1810-A80-90 1440
GN 350.1-80-39-AK-ST 80 39 M 60 x 2 49 61 12 M 36 M 36 495 101 DIN 1810-A80-90 DIN 1810-A80-90 1315
3D-модель Технические данные (PDF)

Характеристики

Types

  • Тип A: без контргайки
  • Тип AK: с контргайкой

Вариант исполнения из стали

Сталь, 1.7225 (42 CrMo 4V) ST

zinc plated, blue passivated

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI 303 NI

(X 10 CrNiS 18-9)

F1: макс. общая нагрузка

F2: макс. суммарная величина за вычетом макс. предварительной нагрузки

  • для винтов 8.8 µ = 0,125 (Стальной вариант исполнения)
  • для винтов 6.8 µ = 0,14 (Версия исполнения из нержавеющей стали)

Информация

Комплекты для выравнивания GN 350.1 используются для выравнивания, регулировки и соединения при небольших размерах.

Они имеют резьбовую верхнюю муфту и нижнюю муфту с внутренней резьбой. Мелкая резьба обеспечивает плавную, точную установку и фиксацию с использованием ключа для круглых шлицевых гаек DIN 1810 .. Стопорное кольцо также служит в качестве ограничителя высоты в пределах максимального значения.

Техническая информация

Аксессуары

  • Ключ для круглых шлицевых гаек DIN 1810 (номер кода см. в таблице)

Вопрос о продукции

Спросите о серии GN 350.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 172-NI — Направляющие втулки

DIN 172-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Нержавеющая сталь
DIN 172-ST — Направляющие втулки

DIN 172-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, с буртиком

Сталь
DIN 179-NI — Направляющие втулки

DIN 179-NI

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Нержавеющая сталь
DIN 179-ST — Направляющие втулки

DIN 179-ST

Направляющие втулки

Сталь / нержавеющая сталь, кондукторные втулки для сверления, без буртика

Сталь
DIN 6320 — Опорная ножка

DIN 6320

Опорная ножка

Опорная ножка
DIN 6321 — Крепёжные болты / Опоры со штырём

DIN 6321

Крепёжные болты / Опоры со штырём

Крепёжные болты / Опоры со штырём
DIN 9845 — Режущие / направляющие втулки

DIN 9845

Режущие / направляющие втулки

Сталь HSS / штампованная сталь, направляющие втулки

Режущие втулки
DIN 9861 — Пробойники

DIN 9861

Пробойники

Сталь HSS

Пробойники

Артикул модели

GN 350.1 — Комплекты для выравнивания

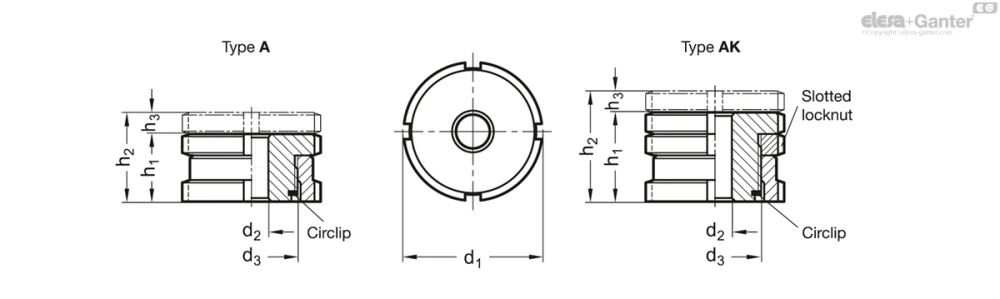

Чертёж GN 350.1
