Серия GN 321.6
GN 321.6-D
Предохранительные маховики
Алюминий, с игольчатыми подшипниками
С вращающейся ручкой
Исполнения серии GN 321.6
Изображения
Схемы

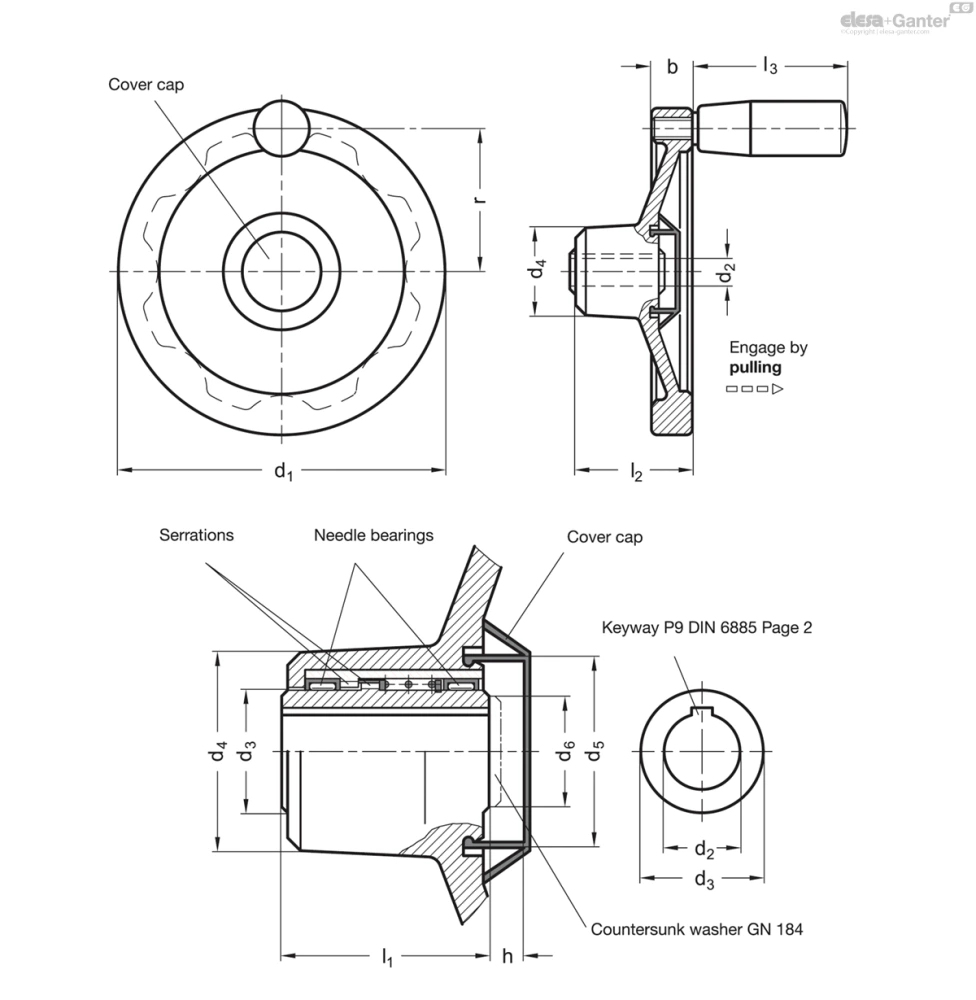

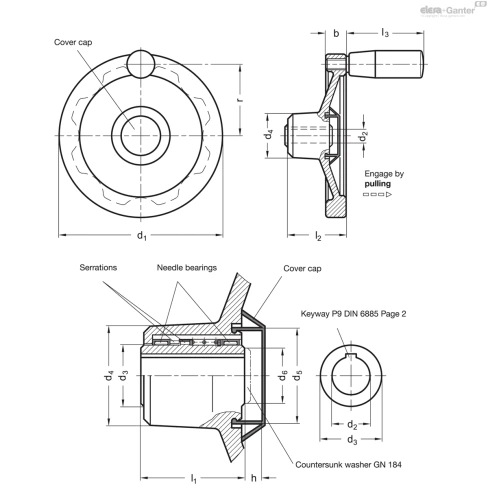

GN 321.6-D
Таблица моделей — Предохранительные маховики
| Артикул |
|
|
|
d3 | d4 | d5 | d6max. |
|
h | l1 | l2 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 321.6-140-K12-D | K 12 | 140 | K 12 | 24 | 42 | 40 | 23 | 16.5 | 7 | 45 | 58 | 67.5 | 61 | 23 | 720 | |
| GN 321.6-140-K14-D | K 14 | 140 | K 14 | 24 | 42 | 40 | 23 | 16.5 | 7 | 45 | 58 | 67.5 | 61 | 23 | 705 | |
| GN 321.6-140-K16-D | K 16 | 140 | K 16 | 24 | 42 | 40 | 23 | 16.5 | 7 | 45 | 58 | 67.5 | 61 | 23 | 690 | |
| GN 321.6-160-K12-D | K 12 | 160 | K 12 | 24 | 42 | 40 | 23 | 18 | 7 | 45 | 58 | 82.5 | 71 | 26 | 952 | |
| GN 321.6-160-K14-D | K 14 | 160 | K 14 | 24 | 42 | 40 | 23 | 18 | 7 | 45 | 58 | 82.5 | 71 | 26 | 937 | |
| GN 321.6-160-K16-D | K 16 | 160 | K 16 | 24 | 42 | 40 | 23 | 18 | 7 | 45 | 58 | 82.5 | 71 | 26 | 981 |
Характеристики
Типы

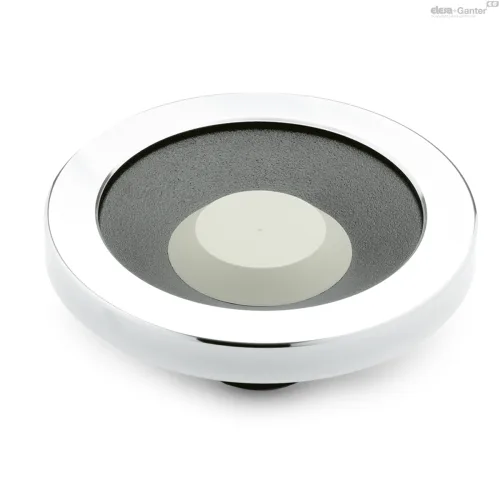

- Тип A: без ручки
- Тип D: с вращающейся ручкой
Корпус маховика
Алюминий
- Механически обработанная втулка
- Полированный
- Обточка
- Радиальное и осевое биение < 0,4
- Корпус без механической обработки
- С пластиковым покрытием
- Чёрный цвет, текстурированная отделка
Соединительная втулка
Сталь
- Закалённая
- Поверхности скольжения отшлифованы
Колпачок
Пластик, светло-серый цвет
Вращающаяся ручка GN 598
Сталь
- С пластиковым покрытием
- Чёрный цвет, текстурированная отделка
- Стальной шпиндель
- Оцинкованная, воронёная пассивированная
Информация
Колпачок защищает подшипник от пыли и грязи, и в то же время играет роль кожуха для монтажных компонентов, таких как потайные шайбы GN 184.
Для крепления колпачка у маховика имеется паз, который охватывается эластичными сегментами колпачка.
Колпачок прижимается вручную и может извлекаться при помощи отвёртки в точке с насечкой.
Игольчатые подшипники смазываются во время сборки, и этого достаточно для поддержания постоянной смазки.
