Серия GN 321.6
GN 321.6-A
Предохранительные маховики
Алюминий, с игольчатыми подшипниками
Без ручки
Исполнения серии GN 321.6
Изображения

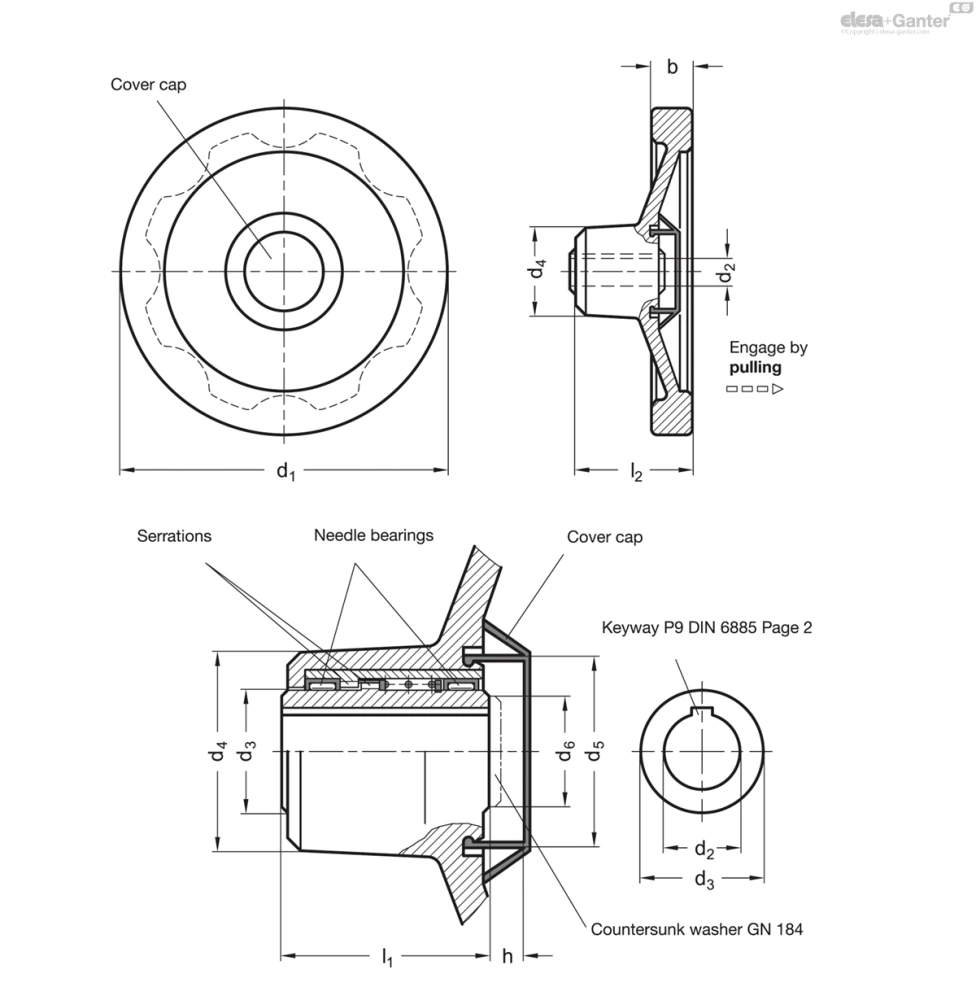

Схемы
GN 321.6-A
Таблица моделей — Предохранительные маховики
| Артикул |
|
|
d3 | d4 | d5 | d6max. |
|
h | l1 | l2 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 321.6-140-K12-A | 140 | K 12 | 24 | 42 | 40 | 23 | 16.5 | 7 | 45 | 58 | 540 | |
| GN 321.6-140-K14-A | 140 | K 14 | 24 | 42 | 40 | 23 | 16.5 | 7 | 45 | 58 | 520 | |
| GN 321.6-140-K16-A | 140 | K 16 | 24 | 42 | 40 | 23 | 16.5 | 7 | 45 | 58 | 504 | |
| GN 321.6-160-K12-A | 160 | K 12 | 24 | 42 | 40 | 23 | 18 | 7 | 45 | 58 | 659 | |
| GN 321.6-160-K14-A | 160 | K 14 | 24 | 42 | 40 | 23 | 18 | 7 | 45 | 58 | 644 | |
| GN 321.6-160-K16-A | 160 | K 16 | 24 | 42 | 40 | 23 | 18 | 7 | 45 | 58 | 628 |
Характеристики
Типы
- Тип A: без ручки
- Тип D: с вращающейся ручкой
Корпус маховика
Алюминий
- Механически обработанная втулка
- Полированный
- Обточка
- Радиальное и осевое биение < 0,4
- Корпус без механической обработки
- С пластиковым покрытием
- Чёрный цвет, текстурированная отделка
Соединительная втулка
Сталь
- Закалённая
- Поверхности скольжения отшлифованы
Колпачок
Пластик, светло-серый цвет
Вращающаяся ручка GN 598
Сталь
- С пластиковым покрытием
- Чёрный цвет, текстурированная отделка
- Стальной шпиндель
- Оцинкованная, воронёная пассивированная
Информация
Колпачок защищает подшипник от пыли и грязи, и в то же время играет роль кожуха для монтажных компонентов, таких как потайные шайбы GN 184.
Для крепления колпачка у маховика имеется паз, который охватывается эластичными сегментами колпачка.
Колпачок прижимается вручную и может извлекаться при помощи отвёртки в точке с насечкой.
Игольчатые подшипники смазываются во время сборки, и этого достаточно для поддержания постоянной смазки.
Принадлежности
- GN 184 Потайные шайбы (для осевой фиксации)
Техническая информация
Втулка с соединительными элементами
