Серия GN 307

GN 307

Регулируемые ручки рычажного типа

Цинк, литье под давлением, со втулкой и шайбой/ с резьбовым штифтом и шайбой

со втулкой и шайбой

Таблица (PDF)

Исполнения серии GN 307

GN 307

Регулируемые ручки рычажного типа

Цинк, литье под давлением, со втулкой и шайбой/ с резьбовым штифтом и шайбой

GN-307

Регулируемые ручки рычажного типа

Цинк, литье под давлением, со втулкой и шайбой/ с резьбовым штифтом и шайбой

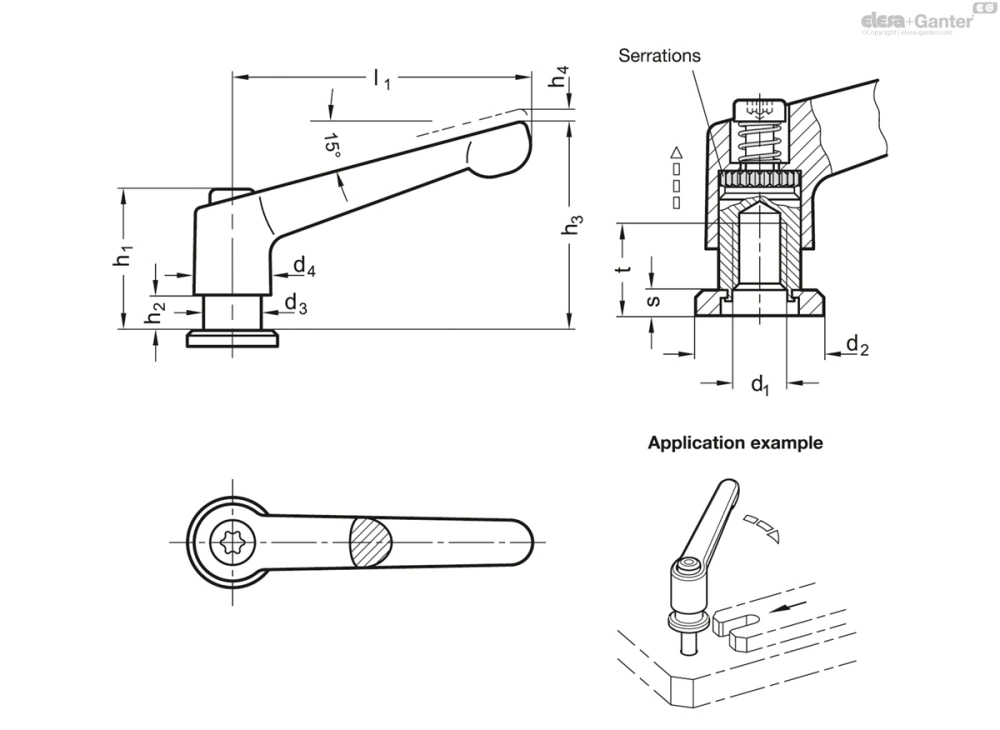

GN 307

Таблица моделей — Регулируемые ручки рычажного типа

Артикул	l₁	d₁	d₂	d₃	l₂	d₄	h₁	h₂	h₃	l₃	h₄	s	t мин.	Вес (г)
GN 307-30-M5-SW	30	M5	13	10	-	13	24.5	4	31	-	3.5	2.5	10	27
GN 307-30-M5-OS	30	M5	13	10	-	13	24.5	4	31	-	3.5	2.5	10	27
GN 307-30-M5-RS	30	M5	13	10	-	13	24.5	4	31	-	3.5	2.5	10	27
GN 307-30-M5-SR	30	M5	13	10	-	13	24.5	4	31	-	3.5	2.5	10	27
GN 307-45-M6-SW	45	M6	15	10	-	13	24.5	4	34	-	3.5	3	10	36
GN 307-45-M6-OS	45	M6	15	10	-	13	24.5	4	34	-	3.5	3	10	36
GN 307-45-M6-RS	45	M6	15	10	-	13	24.5	4	34	-	3.5	3	10	36
GN 307-45-M6-SR	45	M6	15	10	-	13	24.5	4	34	-	3.5	3	10	36
GN 307-63-M8-SW	63	M8	20	13.5	-	17.5	31	6.5	45	-	4	3.5	13	81
GN 307-63-M8-OS	63	M8	20	13.5	-	17.5	31	6.5	45	-	4	3.5	13	81
GN 307-63-M8-RS	63	M8	20	13.5	-	17.5	31	6.5	45	-	4	3.5	13	81
GN 307-63-M8-SR	63	M8	20	13.5	-	17.5	31	6.5	45	-	4	3.5	13	81
GN 307-78-M10-SW	78	M10	25	16	-	21	36	8	54	-	4	4	16	130
GN 307-78-M10-OS	78	M10	25	16	-	21	36	8	54	-	4	4	16	130
GN 307-78-M10-RS	78	M10	25	16	-	21	36	8	54	-	4	4	16	130
GN 307-78-M10-SR	78	M10	25	16	-	21	36	8	54	-	4	4	16	130

3D-модель Технические данные (PDF)

Характеристики

Рукоятка

Цинк, литьё под давлением

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

оранжевый цвет, RAL 2004, текстурированная отделка OS

красный цвет, RAL 3000, текстурированная отделка RS

серебристый цвет, RAL 9006, текстурированная отделка SR

Вариант исполнения со втулкой

Резьбовая втулка и фиксирующий винт

Сталь, чернение

Вариант исполнения с резьбовым стержнем

Резьбовой стержень и фиксирующий винт

Сталь

Класс прочности на разрыв 5.8

чернение

Шайба

Сталь

закаленный корпус

чернение

Информация

Регулируемые ручки рычажного типа GN 307 идеально подходят для установки в ограниченном пространстве или в строго определенном положении. При отпускании ручки зубцы повторно сцепляются автоматически.

Если потянуть за ручку, зубцы расцепляются и ручку можно повернуть в любое требуемое положение. Зацепление зубцов происходит при отпускании ручки.

Шайбу невозможно снять. Одно из наиболее типичных видов применения ручки – это использование регулируемой ручки совместно с замками, открываемыми при помощи пластиковой карты.
