Серия GN 306

GN 306-KD

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником

Стальная вставка, Сферический наконечник с упорной подушкой, POM

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 306

GN 306-DZ

GN 306-DZ

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-KD

GN 306-KD

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-KDN

GN 306-KDN

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-KS

GN 306-KS

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-KU

GN 306-KU

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-KUN

GN 306-KUN

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-MS

GN 306-MS

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-MSN

GN 306-MSN

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-NDN

GN 306-NDN

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-RD

GN 306-RD

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-RDN

GN 306-RDN

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-ZK

GN 306-ZK

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником
GN 306-ZKN

GN 306-ZKN

Регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из стали / нержавеющей стали, с наружной резьбой, со специальным наконечником

Изображения

GN 306-KD — Регулируемые ручки рычажного типа GN 306-KD — Регулируемые ручки рычажного типа GN 306-KD — Регулируемые ручки рычажного типа GN 306-KD — Регулируемые ручки рычажного типа GN 306-KD — Регулируемые ручки рычажного типа

Схемы

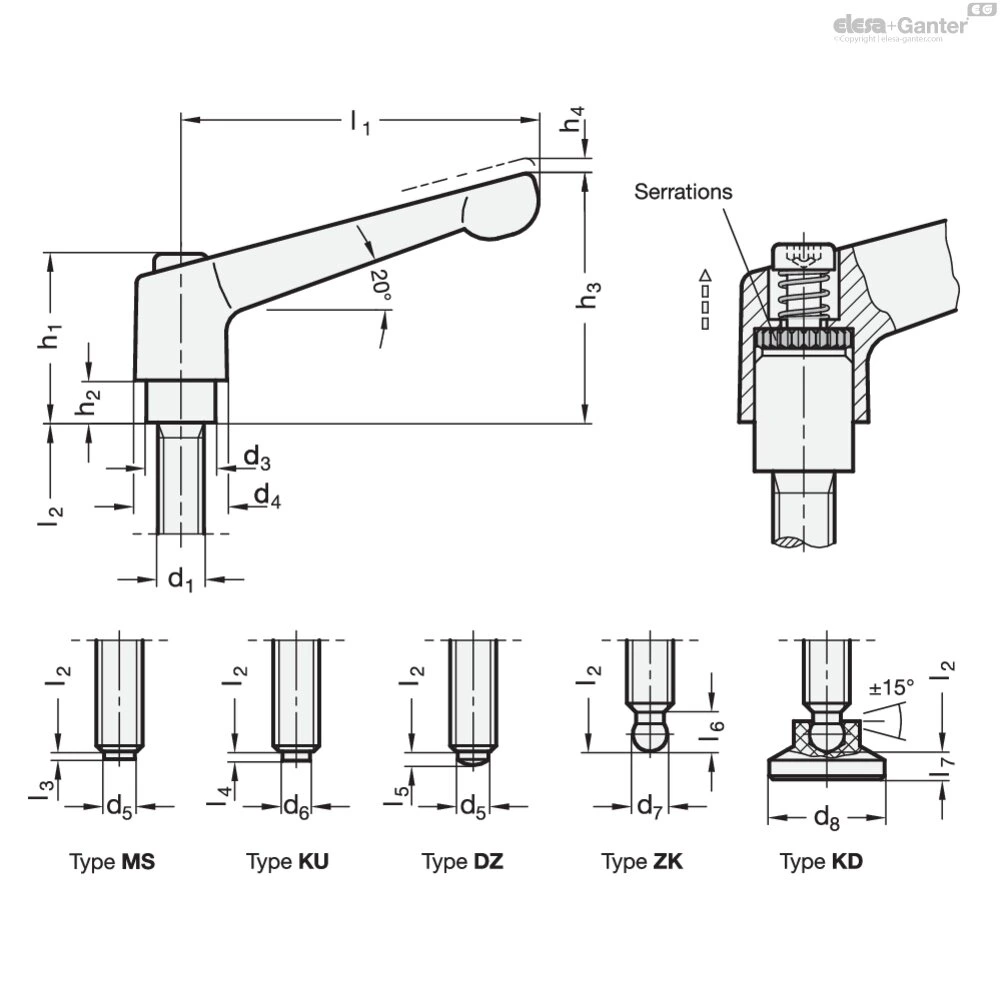

Схема GN 306-KD Схема GN 306-KD

GN 306-KD

Таблица моделей — Регулируемые ручки рычажного типа

Артикул
В корзину
GN 306-30-M6-16-KD-B 30 M 6 16 10 13 15 24.5 4 31 3.5 3.6 33
GN 306-30-M6-16-KD-O 30 M 6 16 10 13 15 24.5 4 31 3.5 3.6 33
GN 306-30-M6-16-KD-R 30 M 6 16 10 13 15 24.5 4 31 3.5 3.6 33
GN 306-30-M6-16-KD-S 30 M 6 16 10 13 15 24.5 4 31 3.5 3.6 33
GN 306-30-M6-20-KD-B 30 M 6 20 10 13 15 24.5 4 31 3.5 3.6 34
GN 306-30-M6-20-KD-O 30 M 6 20 10 13 15 24.5 4 31 3.5 3.6 34
GN 306-30-M6-20-KD-R 30 M 6 20 10 13 15 24.5 4 31 3.5 3.6 34
GN 306-30-M6-20-KD-S 30 M 6 20 10 13 15 24.5 4 31 3.5 3.6 34
GN 306-30-M6-25-KD-B 30 M 6 25 10 13 15 24.5 4 31 3.5 3.6 35
GN 306-30-M6-25-KD-O 30 M 6 25 10 13 15 24.5 4 31 3.5 3.6 35
GN 306-30-M6-25-KD-R 30 M 6 25 10 13 15 24.5 4 31 3.5 3.6 35
GN 306-30-M6-25-KD-S 30 M 6 25 10 13 15 24.5 4 31 3.5 3.6 35
GN 306-30-M6-32-KD-B 30 M 6 32 10 13 15 24.5 4 31 3.5 3.6 36
GN 306-30-M6-32-KD-O 30 M 6 32 10 13 15 24.5 4 31 3.5 3.6 36
GN 306-30-M6-32-KD-R 30 M 6 32 10 13 15 24.5 4 31 3.5 3.6 36
GN 306-30-M6-32-KD-S 30 M 6 32 10 13 15 24.5 4 31 3.5 3.6 36
GN 306-30-M6-40-KD-B 30 M 6 40 10 13 15 24.5 4 31 3.5 3.6 37
GN 306-30-M6-40-KD-O 30 M 6 40 10 13 15 24.5 4 31 3.5 3.6 37
GN 306-30-M6-40-KD-R 30 M 6 40 10 13 15 24.5 4 31 3.5 3.6 37
GN 306-30-M6-40-KD-S 30 M 6 40 10 13 15 24.5 4 31 3.5 3.6 37
GN 306-30-M6-50-KD-B 30 M 6 50 10 13 15 24.5 4 31 3.5 3.6 39
GN 306-30-M6-50-KD-O 30 M 6 50 10 13 15 24.5 4 31 3.5 3.6 39
GN 306-30-M6-50-KD-R 30 M 6 50 10 13 15 24.5 4 31 3.5 3.6 39
GN 306-30-M6-50-KD-S 30 M 6 50 10 13 15 24.5 4 31 3.5 3.6 39
GN 306-45-M6-16-KD-B 45 M 6 16 10 13 15 24.5 4 35 3.5 3.6 37
GN 306-45-M6-16-KD-O 45 M 6 16 10 13 15 24.5 4 35 3.5 3.6 37
GN 306-45-M6-16-KD-R 45 M 6 16 10 13 15 24.5 4 35 3.5 3.6 37
GN 306-45-M6-16-KD-S 45 M 6 16 10 13 15 24.5 4 35 3.5 3.6 37
GN 306-45-M6-20-KD-B 45 M 6 20 10 13 15 24.5 4 35 3.5 3.6 38
GN 306-45-M6-20-KD-O 45 M 6 20 10 13 15 24.5 4 35 3.5 3.6 38
GN 306-45-M6-20-KD-R 45 M 6 20 10 13 15 24.5 4 35 3.5 3.6 38
GN 306-45-M6-20-KD-S 45 M 6 20 10 13 15 24.5 4 35 3.5 3.6 38
GN 306-45-M6-25-KD-B 45 M 6 25 10 13 15 24.5 4 35 3.5 3.6 39
GN 306-45-M6-25-KD-O 45 M 6 25 10 13 15 24.5 4 35 3.5 3.6 39
GN 306-45-M6-25-KD-R 45 M 6 25 10 13 15 24.5 4 35 3.5 3.6 39
GN 306-45-M6-25-KD-S 45 M 6 25 10 13 15 24.5 4 35 3.5 3.6 39
GN 306-45-M6-32-KD-B 45 M 6 32 10 13 15 24.5 4 35 3.5 3.6 40
GN 306-45-M6-32-KD-O 45 M 6 32 10 13 15 24.5 4 35 3.5 3.6 40
GN 306-45-M6-32-KD-R 45 M 6 32 10 13 15 24.5 4 35 3.5 3.6 40
GN 306-45-M6-32-KD-S 45 M 6 32 10 13 15 24.5 4 35 3.5 3.6 40
GN 306-45-M6-40-KD-B 45 M 6 40 10 13 15 24.5 4 35 3.5 3.6 41
GN 306-45-M6-40-KD-O 45 M 6 40 10 13 15 24.5 4 35 3.5 3.6 41
GN 306-45-M6-40-KD-R 45 M 6 40 10 13 15 24.5 4 35 3.5 3.6 41
GN 306-45-M6-40-KD-S 45 M 6 40 10 13 15 24.5 4 35 3.5 3.6 41
GN 306-45-M6-50-KD-B 45 M 6 50 10 13 15 24.5 4 35 3.5 3.6 43
GN 306-45-M6-50-KD-O 45 M 6 50 10 13 15 24.5 4 35 3.5 3.6 43
GN 306-45-M6-50-KD-R 45 M 6 50 10 13 15 24.5 4 35 3.5 3.6 43
GN 306-45-M6-50-KD-S 45 M 6 50 10 13 15 24.5 4 35 3.5 3.6 43
GN 306-63-M8-20-KD-B 63 M 8 20 13.5 17.5 18 31 6.5 45 4 4.2 80
GN 306-63-M8-20-KD-O 63 M 8 20 13.5 17.5 18 31 6.5 45 4 4.2 80
GN 306-63-M8-20-KD-R 63 M 8 20 13.5 17.5 18 31 6.5 45 4 4.2 80
GN 306-63-M8-20-KD-S 63 M 8 20 13.5 17.5 18 31 6.5 45 4 4.2 80
GN 306-63-M8-25-KD-B 63 M 8 25 13.5 17.5 18 31 6.5 45 4 4.2 82
GN 306-63-M8-25-KD-O 63 M 8 25 13.5 17.5 18 31 6.5 45 4 4.2 82
GN 306-63-M8-25-KD-R 63 M 8 25 13.5 17.5 18 31 6.5 45 4 4.2 82
GN 306-63-M8-25-KD-S 63 M 8 25 13.5 17.5 18 31 6.5 45 4 4.2 82
GN 306-63-M8-32-KD-B 63 M 8 32 13.5 17.5 18 31 6.5 45 4 4.2 84
GN 306-63-M8-32-KD-O 63 M 8 32 13.5 17.5 18 31 6.5 45 4 4.2 84
GN 306-63-M8-32-KD-R 63 M 8 32 13.5 17.5 18 31 6.5 45 4 4.2 84
GN 306-63-M8-32-KD-S 63 M 8 32 13.5 17.5 18 31 6.5 45 4 4.2 84
GN 306-63-M8-40-KD-B 63 M 8 40 13.5 17.5 18 31 6.5 45 4 4.2 87
GN 306-63-M8-40-KD-O 63 M 8 40 13.5 17.5 18 31 6.5 45 4 4.2 87
GN 306-63-M8-40-KD-R 63 M 8 40 13.5 17.5 18 31 6.5 45 4 4.2 87
GN 306-63-M8-40-KD-S 63 M 8 40 13.5 17.5 18 31 6.5 45 4 4.2 87
GN 306-63-M8-50-KD-B 63 M 8 50 13.5 17.5 18 31 6.5 45 4 4.2 90
GN 306-63-M8-50-KD-O 63 M 8 50 13.5 17.5 18 31 6.5 45 4 4.2 90
GN 306-63-M8-50-KD-R 63 M 8 50 13.5 17.5 18 31 6.5 45 4 4.2 90
GN 306-63-M8-50-KD-S 63 M 8 50 13.5 17.5 18 31 6.5 45 4 4.2 90
GN 306-63-M8-63-KD-B 63 M 8 63 13.5 17.5 18 31 6.5 45 4 4.2 94
GN 306-63-M8-63-KD-O 63 M 8 63 13.5 17.5 18 31 6.5 45 4 4.2 94
GN 306-63-M8-63-KD-R 63 M 8 63 13.5 17.5 18 31 6.5 45 4 4.2 94
GN 306-63-M8-63-KD-S 63 M 8 63 13.5 17.5 18 31 6.5 45 4 4.2 94
GN 306-63-M10-20-KD-B 63 M 10 20 13.5 17.5 21 31 6.5 45 4 4.3 85
GN 306-63-M10-20-KD-O 63 M 10 20 13.5 17.5 21 31 6.5 45 4 4.3 85
GN 306-63-M10-20-KD-R 63 M 10 20 13.5 17.5 21 31 6.5 45 4 4.3 85
GN 306-63-M10-20-KD-S 63 M 10 20 13.5 17.5 21 31 6.5 45 4 4.3 85
GN 306-63-M10-25-KD-B 63 M 10 25 13.5 17.5 21 31 6.5 45 4 4.3 87
GN 306-63-M10-25-KD-O 63 M 10 25 13.5 17.5 21 31 6.5 45 4 4.3 87
GN 306-63-M10-25-KD-R 63 M 10 25 13.5 17.5 21 31 6.5 45 4 4.3 87
GN 306-63-M10-25-KD-S 63 M 10 25 13.5 17.5 21 31 6.5 45 4 4.3 87
GN 306-63-M10-32-KD-B 63 M 10 32 13.5 17.5 21 31 6.5 45 4 4.3 90
GN 306-63-M10-32-KD-O 63 M 10 32 13.5 17.5 21 31 6.5 45 4 4.3 90
GN 306-63-M10-32-KD-R 63 M 10 32 13.5 17.5 21 31 6.5 45 4 4.3 90
GN 306-63-M10-32-KD-S 63 M 10 32 13.5 17.5 21 31 6.5 45 4 4.3 90
GN 306-63-M10-40-KD-B 63 M 10 40 13.5 17.5 21 31 6.5 45 4 4.3 95
GN 306-63-M10-40-KD-O 63 M 10 40 13.5 17.5 21 31 6.5 45 4 4.3 95
GN 306-63-M10-40-KD-R 63 M 10 40 13.5 17.5 21 31 6.5 45 4 4.3 95
GN 306-63-M10-40-KD-S 63 M 10 40 13.5 17.5 21 31 6.5 45 4 4.3 95
GN 306-63-M10-50-KD-B 63 M 10 50 13.5 17.5 21 31 6.5 45 4 4.3 99
GN 306-63-M10-50-KD-O 63 M 10 50 13.5 17.5 21 31 6.5 45 4 4.3 99
GN 306-63-M10-50-KD-R 63 M 10 50 13.5 17.5 21 31 6.5 45 4 4.3 99
GN 306-63-M10-50-KD-S 63 M 10 50 13.5 17.5 21 31 6.5 45 4 4.3 99
GN 306-63-M10-63-KD-B 63 M 10 63 13.5 17.5 21 31 6.5 45 4 4.3 106
GN 306-63-M10-63-KD-O 63 M 10 63 13.5 17.5 21 31 6.5 45 4 4.3 106
GN 306-63-M10-63-KD-R 63 M 10 63 13.5 17.5 21 31 6.5 45 4 4.3 106
GN 306-63-M10-63-KD-S 63 M 10 63 13.5 17.5 21 31 6.5 45 4 4.3 106
3D-модель Технические данные (PDF)

Характеристики

Стальная вставка

Типы

  • Тип MS: латунный наконечник
  • Тип KU: пластиковый наконечник
  • Тип DZ: закалённый наконечник
  • Тип ZK: сферический наконечник
  • Тип KD: сферический наконечник с упорной подушкой, POM
  • Тип RD: сферический наконечник с упорной подушкой, NBR
  • Тип KS: закалённый конический наконечник

Ручка

Цинковое литьё под давлением

С пластиковым покрытием

  • Чёрный цвет, RAL 9005, текстурированная отделка B
  • Оранжевый цвет, RAL 2004, текстурированная отделка O
  • Только тип MS / KU / DZ / ZK / KD
  • Красный цвет, RAL 3000, текстурированная отделка R
  • Серебристый цвет, RAL 9006, текстурированная отделка S
  • Только тип MS / KU / DZ / ZK / KD

Ввёртыш / фиксирующий винт

Сталь, чернение

  • Класс материала 5.8
  • Закалённый конический наконечник для типа KS

Наконечник

  • Латунь для типа MS
  • Пластик, полиацеталь (POM) для типа KU
  • Закалённая сталь (овальный наконечник) для типа DZ

Упорная подушка

  • Пластик, полиацеталь (POM) для типа KD
  • Рабочая температура до 80 °C
  • Чёрный цвет, матовая отделка
  • Бутадиенакрилонитрильный каучук (NBR) для типа RD
  • Твёрдость по Шору (85±5)А
  • Рабочая температура до 120 °C
  • Чёрный цвет, матовая отделка
  • Диск из нержавеющей стали AISI 304
Вставка из нержавеющей стали

Типы

  • Тип MSN: латунный наконечник
  • Тип KUN: пластиковый наконечник
  • Тип ZKN: сферический наконечник
  • Тип KDN: сферический наконечник с упорной подушкой, POM
  • Тип NDN: сферический наконечник с упорной подушкой, нержавеющая сталь
  • Тип RDN: сферический наконечник с упорной подушкой, NBR

Ручка

Цинковое литьё под давлением

С пластиковым покрытием

  • Чёрный цвет, RAL 9005, текстурированная отделка B
  • Красный цвет, RAL 3000, текстурированная отделка R

Ввёртыш / фиксирующий винт

Нержавеющая сталь AISI 303

Наконечник

  • Латунь для типа MSN
  • Пластик, полиацеталь (POM) для типа KUN

Упорная подушка

  • Пластик, полиацеталь (POM) для типа KD
  • Рабочая температура до 80 °C
  • Чёрный цвет, матовая отделка
  • Нержавеющая сталь AISI 303 для типа NDN
  • Кольцевое уплотнение
  • Фторкаучук (FKM)
  • Рабочая температура до 200 °C
  • Бутадиенакрилонитрильный каучук (NBR) для типа RDN
  • Твёрдость по Шору (85±5)А
  • Рабочая температура до 120 °C
  • Чёрный цвет, матовая отделка
  • Диск из нержавеющей стали AISI 304

Информация

Регулируемые ручки рычажного типа GN 306 используются в устройствах для зажима, прижима или фиксации без применения инструментов. Для достижения удобного положения зажима ручку можно поднять на высоту h4, а затем повернуть. После отпускания под действием пружины она защёлкивается обратно в зазубрину.

Наконечник типов MS / KU / MSN / KUN помогает предотвратить появление следов давления или повреждение зажатой обрабатываемой детали. Конический наконечник типа KS позволяет лёгкое позиционирование или центрирование в соответствующем крепёжном отверстии. Закруглённый наконечник типа DZ обеспечивает точечный контакт и угловую компенсацию.

Упорная подушка типов KD / RD / KDN / RDN увеличивает площадь контакта для защиты поверхностей от повреждения. В сочетании со сферическим наконечником упорная подушка образует шариковое соединение, которое адаптируется к неровным поверхностям зажима. Кроме того, это предотвращает передачу вращательного движения на поверхность зажима во время зажима.

Резиновое покрытие типов RD / RDN также предотвращает скольжение, обеспечивает амортизирующий эффект и снижает уровень шума. В данном варианте исполнения диск помещён в корпус из вулканизированной резины для гарантии высокой грузоподъёмности и размерной устойчивости.

Упорные подушки снимаются и поставляются в разобранном виде.

По запросу

  • Ручка других цветов
  • Плоская ручка GN 302 (стальная вставка)
  • Ручка из нержавеющей стали (вставка из нержавеющей стали)

Техническая информация

Вопрос о продукции

Спросите о серии GN 306-KD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

GN 306-KD — Регулируемые ручки рычажного типа

Чертёж GN 306-KD Чертёж GN 306-KD
