Серия GN 303.1

GN-303.1

Регулируемые ручки рычажного типа

с нажимной кнопкой / цинк, литьё под давлением, втулка/ резьбовой стержень из нержавеющей стали

с резьбовым стержнем

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 303.1

GN 303.1

GN 303.1

Регулируемые ручки рычажного типа

с нажимной кнопкой / цинк, литьё под давлением, втулка/ резьбовой стержень из нержавеющей стали
GN-303.1

GN-303.1

Регулируемые ручки рычажного типа

с нажимной кнопкой / цинк, литьё под давлением, втулка/ резьбовой стержень из нержавеющей стали

Изображения

GN-303.1 — Регулируемые ручки рычажного типа GN-303.1 — Регулируемые ручки рычажного типа GN-303.1 — Регулируемые ручки рычажного типа GN-303.1 — Регулируемые ручки рычажного типа

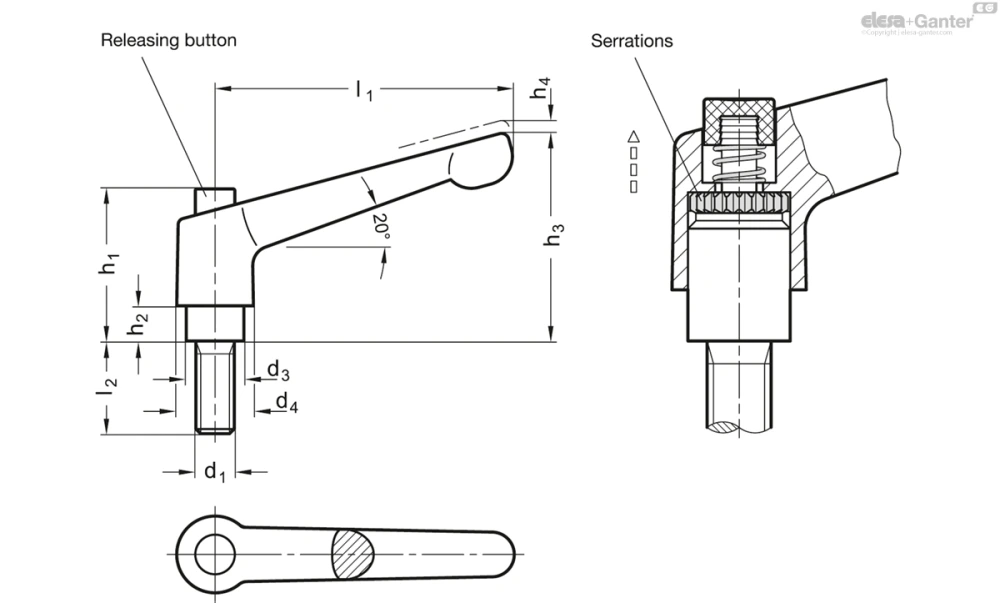

Схемы

Схема GN-303.1

GN-303.1

Таблица моделей — Регулируемые ручки рычажного типа

Артикул
Вес (г) В корзину
GN 303.1-30-M3-6-SW-S 30 M 3 6 10 13 26.5 4 31 3.5 99
GN 303.1-30-M3-6-SW-O 30 M 3 6 10 13 26.5 4 31 3.5 96
GN 303.1-30-M3-6-SW-G 30 M 3 6 10 13 26.5 4 31 3.5 96
GN 303.1-30-M3-8-SW-S 30 M 3 8 10 13 26.5 4 31 3.5 100
GN 303.1-30-M3-8-SW-O 30 M 3 8 10 13 26.5 4 31 3.5 98
GN 303.1-30-M3-8-SW-G 30 M 3 8 10 13 26.5 4 31 3.5 98
GN 303.1-30-M3-10-SW-S 30 M 3 10 10 13 26.5 4 31 3.5 99
GN 303.1-30-M3-10-SW-O 30 M 3 10 10 13 26.5 4 31 3.5 96
GN 303.1-30-M3-10-SW-G 30 M 3 10 10 13 26.5 4 31 3.5 96
GN 303.1-30-M3-12-SW-S 30 M 3 12 10 13 26.5 4 31 3.5 99
GN 303.1-30-M3-12-SW-O 30 M 3 12 10 13 26.5 4 31 3.5 96
GN 303.1-30-M3-12-SW-G 30 M 3 12 10 13 26.5 4 31 3.5 96
GN 303.1-30-M3-16-SW-S 30 M 3 16 10 13 26.5 4 31 3.5 99
GN 303.1-30-M3-16-SW-O 30 M 3 16 10 13 26.5 4 31 3.5 96
GN 303.1-30-M3-16-SW-G 30 M 3 16 10 13 26.5 4 31 3.5 96
GN 303.1-30-M4-12-SW-S 30 M 4 12 10 13 26.5 4 31 3.5 28
GN 303.1-30-M4-12-SW-O 30 M 4 12 10 13 26.5 4 31 3.5 25
GN 303.1-30-M4-12-SW-G 30 M 4 12 10 13 26.5 4 31 3.5 25
GN 303.1-30-M4-16-SW-S 30 M 4 16 10 13 26.5 4 31 3.5 28
GN 303.1-30-M4-16-SW-O 30 M 4 16 10 13 26.5 4 31 3.5 25
GN 303.1-30-M4-16-SW-G 30 M 4 16 10 13 26.5 4 31 3.5 25
GN 303.1-30-M4-20-SW-S 30 M 4 20 10 13 26.5 4 31 3.5 28
GN 303.1-30-M4-20-SW-O 30 M 4 20 10 13 26.5 4 31 3.5 25
GN 303.1-30-M4-20-SW-G 30 M 4 20 10 13 26.5 4 31 3.5 25
GN 303.1-30-M4-25-SW-S 30 M 4 25 10 13 26.5 4 31 3.5 28
GN 303.1-30-M4-25-SW-O 30 M 4 25 10 13 26.5 4 31 3.5 26
GN 303.1-30-M4-25-SW-G 30 M 4 25 10 13 26.5 4 31 3.5 26
GN 303.1-30-M4-32-SW-S 30 M 4 32 10 13 26.5 4 31 3.5 29
GN 303.1-30-M4-32-SW-O 30 M 4 32 10 13 26.5 4 31 3.5 26
GN 303.1-30-M4-32-SW-G 30 M 4 32 10 13 26.5 4 31 3.5 26
GN 303.1-30-M5-12-SW-S 30 M 5 12 10 13 26.5 4 31 3.5 28
GN 303.1-30-M5-12-SW-O 30 M 5 12 10 13 26.5 4 31 3.5 25
GN 303.1-30-M5-12-SW-G 30 M 5 12 10 13 26.5 4 31 3.5 25
GN 303.1-30-M5-16-SW-S 30 M 5 16 10 13 26.5 4 31 3.5 29
GN 303.1-30-M5-16-SW-O 30 M 5 16 10 13 26.5 4 31 3.5 26
GN 303.1-30-M5-16-SW-G 30 M 5 16 10 13 26.5 4 31 3.5 26
GN 303.1-30-M5-20-SW-S 30 M 5 20 10 13 26.5 4 31 3.5 29
GN 303.1-30-M5-20-SW-O 30 M 5 20 10 13 26.5 4 31 3.5 26
GN 303.1-30-M5-20-SW-G 30 M 5 20 10 13 26.5 4 31 3.5 26
GN 303.1-30-M5-25-SW-S 30 M 5 25 10 13 26.5 4 31 3.5 30
GN 303.1-30-M5-25-SW-O 30 M 5 25 10 13 26.5 4 31 3.5 27
GN 303.1-30-M5-25-SW-G 30 M 5 25 10 13 26.5 4 31 3.5 27
GN 303.1-30-M5-32-SW-S 30 M 5 32 10 13 26.5 4 31 3.5 31
GN 303.1-30-M5-32-SW-O 30 M 5 32 10 13 26.5 4 31 3.5 28
GN 303.1-30-M5-32-SW-G 30 M 5 32 10 13 26.5 4 31 3.5 28
GN 303.1-30-M5-40-SW-S 30 M 5 40 10 13 26.5 4 31 3.5 32
GN 303.1-30-M5-40-SW-O 30 M 5 40 10 13 26.5 4 31 3.5 29
GN 303.1-30-M5-40-SW-G 30 M 5 40 10 13 26.5 4 31 3.5 29
GN 303.1-30-M5-50-SW-S 30 M 5 50 10 13 26.5 4 31 3.5 29
GN 303.1-30-M5-50-SW-O 30 M 5 50 10 13 26.5 4 31 3.5 26
GN 303.1-30-M5-50-SW-G 30 M 5 50 10 13 26.5 4 31 3.5 26
GN 303.1-30-M6-12-SW-S 30 M 6 12 10 13 26.5 4 31 3.5 29
GN 303.1-30-M6-12-SW-O 30 M 6 12 10 13 26.5 4 31 3.5 26
GN 303.1-30-M6-12-SW-G 30 M 6 12 10 13 26.5 4 31 3.5 26
GN 303.1-30-M6-16-SW-S 30 M 6 16 10 13 26.5 4 31 3.5 30
GN 303.1-30-M6-16-SW-O 30 M 6 16 10 13 26.5 4 31 3.5 27
GN 303.1-30-M6-16-SW-G 30 M 6 16 10 13 26.5 4 31 3.5 27
GN 303.1-30-M6-20-SW-S 30 M 6 20 10 13 26.5 4 31 3.5 30
GN 303.1-30-M6-20-SW-O 30 M 6 20 10 13 26.5 4 31 3.5 27
GN 303.1-30-M6-20-SW-G 30 M 6 20 10 13 26.5 4 31 3.5 27
GN 303.1-30-M6-25-SW-S 30 M 6 25 10 13 26.5 4 31 3.5 31
GN 303.1-30-M6-25-SW-O 30 M 6 25 10 13 26.5 4 31 3.5 28
GN 303.1-30-M6-25-SW-G 30 M 6 25 10 13 26.5 4 31 3.5 28
GN 303.1-30-M6-32-SW-S 30 M 6 32 10 13 26.5 4 31 3.5 29
GN 303.1-30-M6-32-SW-O 30 M 6 32 10 13 26.5 4 31 3.5 26
GN 303.1-30-M6-32-SW-G 30 M 6 32 10 13 26.5 4 31 3.5 26
GN 303.1-30-M6-40-SW-S 30 M 6 40 10 13 26.5 4 31 3.5 34
GN 303.1-30-M6-40-SW-O 30 M 6 40 10 13 26.5 4 31 3.5 31
GN 303.1-30-M6-40-SW-G 30 M 6 40 10 13 26.5 4 31 3.5 31
GN 303.1-30-M6-50-SW-S 30 M 6 50 10 13 26.5 4 31 3.5 35
GN 303.1-30-M6-50-SW-O 30 M 6 50 10 13 26.5 4 31 3.5 32
GN 303.1-30-M6-50-SW-G 30 M 6 50 10 13 26.5 4 31 3.5 32
GN 303.1-45-M4-12-SW-S 45 M 4 12 10 13 26.5 4 35 3.5 40
GN 303.1-45-M4-12-SW-O 45 M 4 12 10 13 26.5 4 35 3.5 37
GN 303.1-45-M4-12-SW-G 45 M 4 12 10 13 26.5 4 35 3.5 37
GN 303.1-45-M4-16-SW-S 45 M 4 16 10 13 26.5 4 35 3.5 40
GN 303.1-45-M4-16-SW-O 45 M 4 16 10 13 26.5 4 35 3.5 37
GN 303.1-45-M4-16-SW-G 45 M 4 16 10 13 26.5 4 35 3.5 37
GN 303.1-45-M4-20-SW-S 45 M 4 20 10 13 26.5 4 35 3.5 40
GN 303.1-45-M4-20-SW-O 45 M 4 20 10 13 26.5 4 35 3.5 37
GN 303.1-45-M4-20-SW-G 45 M 4 20 10 13 26.5 4 35 3.5 37
GN 303.1-45-M4-25-SW-S 45 M 4 25 10 13 26.5 4 35 3.5 40
GN 303.1-45-M4-25-SW-O 45 M 4 25 10 13 26.5 4 35 3.5 38
GN 303.1-45-M4-25-SW-G 45 M 4 25 10 13 26.5 4 35 3.5 38
GN 303.1-45-M4-32-SW-S 45 M 4 32 10 13 26.5 4 35 3.5 41
GN 303.1-45-M4-32-SW-O 45 M 4 32 10 13 26.5 4 35 3.5 38
GN 303.1-45-M4-32-SW-G 45 M 4 32 10 13 26.5 4 35 3.5 38
GN 303.1-45-M5-12-SW-S 45 M 5 12 10 13 26.5 4 35 3.5 40
GN 303.1-45-M5-12-SW-O 45 M 5 12 10 13 26.5 4 35 3.5 37
GN 303.1-45-M5-12-SW-G 45 M 5 12 10 13 26.5 4 35 3.5 37
GN 303.1-45-M5-16-SW-S 45 M 5 16 10 13 26.5 4 35 3.5 41
GN 303.1-45-M5-16-SW-O 45 M 5 16 10 13 26.5 4 35 3.5 38
GN 303.1-45-M5-16-SW-G 45 M 5 16 10 13 26.5 4 35 3.5 38
GN 303.1-45-M5-20-SW-S 45 M 5 20 10 13 26.5 4 35 3.5 41
GN 303.1-45-M5-20-SW-O 45 M 5 20 10 13 26.5 4 35 3.5 38
GN 303.1-45-M5-20-SW-G 45 M 5 20 10 13 26.5 4 35 3.5 38
GN 303.1-45-M5-25-SW-S 45 M 5 25 10 13 26.5 4 35 3.5 42
GN 303.1-45-M5-25-SW-O 45 M 5 25 10 13 26.5 4 35 3.5 39
GN 303.1-45-M5-25-SW-G 45 M 5 25 10 13 26.5 4 35 3.5 39
GN 303.1-45-M5-32-SW-S 45 M 5 32 10 13 26.5 4 35 3.5 43
GN 303.1-45-M5-32-SW-O 45 M 5 32 10 13 26.5 4 35 3.5 40
GN 303.1-45-M5-32-SW-G 45 M 5 32 10 13 26.5 4 35 3.5 40
GN 303.1-45-M5-40-SW-S 45 M 5 40 10 13 26.5 4 35 3.5 44
GN 303.1-45-M5-40-SW-O 45 M 5 40 10 13 26.5 4 35 3.5 41
GN 303.1-45-M5-40-SW-G 45 M 5 40 10 13 26.5 4 35 3.5 41
GN 303.1-45-M5-50-SW-S 45 M 5 50 10 13 26.5 4 35 3.5 41
GN 303.1-45-M5-50-SW-O 45 M 5 50 10 13 26.5 4 35 3.5 38
GN 303.1-45-M5-50-SW-G 45 M 5 50 10 13 26.5 4 35 3.5 38
GN 303.1-45-M6-12-SW-S 45 M 6 12 10 13 26.5 4 35 3.5 41
GN 303.1-45-M6-12-SW-O 45 M 6 12 10 13 26.5 4 35 3.5 38
GN 303.1-45-M6-12-SW-G 45 M 6 12 10 13 26.5 4 35 3.5 38
GN 303.1-45-M6-16-SW-S 45 M 6 16 10 13 26.5 4 35 3.5 42
GN 303.1-45-M6-16-SW-O 45 M 6 16 10 13 26.5 4 35 3.5 39
GN 303.1-45-M6-16-SW-G 45 M 6 16 10 13 26.5 4 35 3.5 39
GN 303.1-45-M6-20-SW-S 45 M 6 20 10 13 26.5 4 35 3.5 42
GN 303.1-45-M6-20-SW-O 45 M 6 20 10 13 26.5 4 35 3.5 39
GN 303.1-45-M6-20-SW-G 45 M 6 20 10 13 26.5 4 35 3.5 39
GN 303.1-45-M6-25-SW-S 45 M 6 25 10 13 26.5 4 35 3.5 43
GN 303.1-45-M6-25-SW-O 45 M 6 25 10 13 26.5 4 35 3.5 40
GN 303.1-45-M6-25-SW-G 45 M 6 25 10 13 26.5 4 35 3.5 40
GN 303.1-45-M6-32-SW-S 45 M 6 32 10 13 26.5 4 35 3.5 41
GN 303.1-45-M6-32-SW-O 45 M 6 32 10 13 26.5 4 35 3.5 38
GN 303.1-45-M6-32-SW-G 45 M 6 32 10 13 26.5 4 35 3.5 38
GN 303.1-45-M6-40-SW-S 45 M 6 40 10 13 26.5 4 35 3.5 46
GN 303.1-45-M6-40-SW-O 45 M 6 40 10 13 26.5 4 35 3.5 43
GN 303.1-45-M6-40-SW-G 45 M 6 40 10 13 26.5 4 35 3.5 43
GN 303.1-45-M6-50-SW-S 45 M 6 50 10 13 26.5 4 35 3.5 47
GN 303.1-45-M6-50-SW-O 45 M 6 50 10 13 26.5 4 35 3.5 44
GN 303.1-45-M6-50-SW-G 45 M 6 50 10 13 26.5 4 35 3.5 44
GN 303.1-63-M6-12-SW-S 63 M 6 12 13.5 17.5 32.5 6.5 45 4 30
GN 303.1-63-M6-12-SW-O 63 M 6 12 13.5 17.5 32.5 6.5 45 4 35
GN 303.1-63-M6-12-SW-G 63 M 6 12 13.5 17.5 32.5 6.5 45 4 35
GN 303.1-63-M6-16-SW-S 63 M 6 16 13.5 17.5 32.5 6.5 45 4 31
GN 303.1-63-M6-16-SW-O 63 M 6 16 13.5 17.5 32.5 6.5 45 4 36
GN 303.1-63-M6-16-SW-G 63 M 6 16 13.5 17.5 32.5 6.5 45 4 36
GN 303.1-63-M6-20-SW-S 63 M 6 20 13.5 17.5 32.5 6.5 45 4 32
GN 303.1-63-M6-20-SW-O 63 M 6 20 13.5 17.5 32.5 6.5 45 4 37
GN 303.1-63-M6-20-SW-G 63 M 6 20 13.5 17.5 32.5 6.5 45 4 37
GN 303.1-63-M6-25-SW-S 63 M 6 25 13.5 17.5 32.5 6.5 45 4 33
GN 303.1-63-M6-25-SW-O 63 M 6 25 13.5 17.5 32.5 6.5 45 4 38
GN 303.1-63-M6-25-SW-G 63 M 6 25 13.5 17.5 32.5 6.5 45 4 38
GN 303.1-63-M6-32-SW-S 63 M 6 32 13.5 17.5 32.5 6.5 45 4 34
GN 303.1-63-M6-32-SW-O 63 M 6 32 13.5 17.5 32.5 6.5 45 4 39
GN 303.1-63-M6-32-SW-G 63 M 6 32 13.5 17.5 32.5 6.5 45 4 39
GN 303.1-63-M6-40-SW-S 63 M 6 40 13.5 17.5 32.5 6.5 45 4 36
GN 303.1-63-M6-40-SW-O 63 M 6 40 13.5 17.5 32.5 6.5 45 4 41
GN 303.1-63-M6-40-SW-G 63 M 6 40 13.5 17.5 32.5 6.5 45 4 41
GN 303.1-63-M6-50-SW-S 63 M 6 50 13.5 17.5 32.5 6.5 45 4 37
GN 303.1-63-M6-50-SW-O 63 M 6 50 13.5 17.5 32.5 6.5 45 4 42
GN 303.1-63-M6-50-SW-G 63 M 6 50 13.5 17.5 32.5 6.5 45 4 42
GN 303.1-63-M6-63-SW-S 63 M 6 63 13.5 17.5 32.5 6.5 45 4 39
GN 303.1-63-M6-63-SW-O 63 M 6 63 13.5 17.5 32.5 6.5 45 4 44
GN 303.1-63-M6-63-SW-G 63 M 6 63 13.5 17.5 32.5 6.5 45 4 44
GN 303.1-63-M8-12-SW-S 63 M 8 12 13.5 17.5 32.5 6.5 45 4 85
GN 303.1-63-M8-12-SW-O 63 M 8 12 13.5 17.5 32.5 6.5 45 4 90
GN 303.1-63-M8-12-SW-G 63 M 8 12 13.5 17.5 32.5 6.5 45 4 90
GN 303.1-63-M8-16-SW-S 63 M 8 16 13.5 17.5 32.5 6.5 45 4 86
GN 303.1-63-M8-16-SW-O 63 M 8 16 13.5 17.5 32.5 6.5 45 4 91
GN 303.1-63-M8-16-SW-G 63 M 8 16 13.5 17.5 32.5 6.5 45 4 91
GN 303.1-63-M8-20-SW-S 63 M 8 20 13.5 17.5 32.5 6.5 45 4 87
GN 303.1-63-M8-20-SW-O 63 M 8 20 13.5 17.5 32.5 6.5 45 4 92
GN 303.1-63-M8-20-SW-G 63 M 8 20 13.5 17.5 32.5 6.5 45 4 92
GN 303.1-63-M8-25-SW-S 63 M 8 25 13.5 17.5 32.5 6.5 45 4 89
GN 303.1-63-M8-25-SW-O 63 M 8 25 13.5 17.5 32.5 6.5 45 4 94
GN 303.1-63-M8-25-SW-G 63 M 8 25 13.5 17.5 32.5 6.5 45 4 94
GN 303.1-63-M8-32-SW-S 63 M 8 32 13.5 17.5 32.5 6.5 45 4 91
GN 303.1-63-M8-32-SW-O 63 M 8 32 13.5 17.5 32.5 6.5 45 4 96
GN 303.1-63-M8-32-SW-G 63 M 8 32 13.5 17.5 32.5 6.5 45 4 96
GN 303.1-63-M8-40-SW-S 63 M 8 40 13.5 17.5 32.5 6.5 45 4 93
GN 303.1-63-M8-40-SW-O 63 M 8 40 13.5 17.5 32.5 6.5 45 4 98
GN 303.1-63-M8-40-SW-G 63 M 8 40 13.5 17.5 32.5 6.5 45 4 98
GN 303.1-63-M8-50-SW-S 63 M 8 50 13.5 17.5 32.5 6.5 45 4 97
GN 303.1-63-M8-50-SW-O 63 M 8 50 13.5 17.5 32.5 6.5 45 4 102
GN 303.1-63-M8-50-SW-G 63 M 8 50 13.5 17.5 32.5 6.5 45 4 102
GN 303.1-63-M8-63-SW-S 63 M 8 63 13.5 17.5 32.5 6.5 45 4 101
GN 303.1-63-M8-63-SW-O 63 M 8 63 13.5 17.5 32.5 6.5 45 4 106
GN 303.1-63-M8-63-SW-G 63 M 8 63 13.5 17.5 32.5 6.5 45 4 106
GN 303.1-63-M10-20-SW-S 63 M 10 20 13.5 17.5 32.5 6.5 45 4 38
GN 303.1-63-M10-20-SW-O 63 M 10 20 13.5 17.5 32.5 6.5 45 4 43
GN 303.1-63-M10-20-SW-G 63 M 10 20 13.5 17.5 32.5 6.5 45 4 43
GN 303.1-63-M10-25-SW-S 63 M 10 25 13.5 17.5 32.5 6.5 45 4 50
GN 303.1-63-M10-25-SW-O 63 M 10 25 13.5 17.5 32.5 6.5 45 4 55
GN 303.1-63-M10-25-SW-G 63 M 10 25 13.5 17.5 32.5 6.5 45 4 55
GN 303.1-63-M10-32-SW-S 63 M 10 32 13.5 17.5 32.5 6.5 45 4 40
GN 303.1-63-M10-32-SW-O 63 M 10 32 13.5 17.5 32.5 6.5 45 4 45
GN 303.1-63-M10-32-SW-G 63 M 10 32 13.5 17.5 32.5 6.5 45 4 45
GN 303.1-63-M10-40-SW-S 63 M 10 40 13.5 17.5 32.5 6.5 45 4 47
GN 303.1-63-M10-40-SW-O 63 M 10 40 13.5 17.5 32.5 6.5 45 4 52
GN 303.1-63-M10-40-SW-G 63 M 10 40 13.5 17.5 32.5 6.5 45 4 52
GN 303.1-63-M10-50-SW-S 63 M 10 50 13.5 17.5 32.5 6.5 45 4 55
GN 303.1-63-M10-50-SW-O 63 M 10 50 13.5 17.5 32.5 6.5 45 4 60
GN 303.1-63-M10-50-SW-G 63 M 10 50 13.5 17.5 32.5 6.5 45 4 60
GN 303.1-63-M10-63-SW-S 63 M 10 63 13.5 17.5 32.5 6.5 45 4 59
GN 303.1-63-M10-63-SW-O 63 M 10 63 13.5 17.5 32.5 6.5 45 4 64
GN 303.1-63-M10-63-SW-G 63 M 10 63 13.5 17.5 32.5 6.5 45 4 64
GN 303.1-78-M8-16-SW-S 78 M 8 16 16 21 37.5 8 55 4 136
GN 303.1-78-M8-16-SW-O 78 M 8 16 16 21 37.5 8 55 4 135
GN 303.1-78-M8-16-SW-G 78 M 8 16 16 21 37.5 8 55 4 135
GN 303.1-78-M8-20-SW-S 78 M 8 20 16 21 37.5 8 55 4 120
GN 303.1-78-M8-20-SW-O 78 M 8 20 16 21 37.5 8 55 4 119
GN 303.1-78-M8-20-SW-G 78 M 8 20 16 21 37.5 8 55 4 119
GN 303.1-78-M8-25-SW-S 78 M 8 25 16 21 37.5 8 55 4 122
GN 303.1-78-M8-25-SW-O 78 M 8 25 16 21 37.5 8 55 4 121
GN 303.1-78-M8-25-SW-G 78 M 8 25 16 21 37.5 8 55 4 121
GN 303.1-78-M8-32-SW-S 78 M 8 32 16 21 37.5 8 55 4 124
GN 303.1-78-M8-32-SW-O 78 M 8 32 16 21 37.5 8 55 4 123
GN 303.1-78-M8-32-SW-G 78 M 8 32 16 21 37.5 8 55 4 123
GN 303.1-78-M8-40-SW-S 78 M 8 40 16 21 37.5 8 55 4 127
GN 303.1-78-M8-40-SW-O 78 M 8 40 16 21 37.5 8 55 4 126
GN 303.1-78-M8-40-SW-G 78 M 8 40 16 21 37.5 8 55 4 126
GN 303.1-78-M8-50-SW-S 78 M 8 50 16 21 37.5 8 55 4 130
GN 303.1-78-M8-50-SW-O 78 M 8 50 16 21 37.5 8 55 4 129
GN 303.1-78-M8-50-SW-G 78 M 8 50 16 21 37.5 8 55 4 129
GN 303.1-78-M8-63-SW-S 78 M 8 63 16 21 37.5 8 55 4 133
GN 303.1-78-M8-63-SW-O 78 M 8 63 16 21 37.5 8 55 4 132
GN 303.1-78-M8-63-SW-G 78 M 8 63 16 21 37.5 8 55 4 132
GN 303.1-78-M8-80-SW-S 78 M 8 80 16 21 37.5 8 55 4 139
GN 303.1-78-M8-80-SW-O 78 M 8 80 16 21 37.5 8 55 4 138
GN 303.1-78-M8-80-SW-G 78 M 8 80 16 21 37.5 8 55 4 138
GN 303.1-78-M10-16-SW-S 78 M 10 16 16 21 37.5 8 55 4 122
GN 303.1-78-M10-16-SW-O 78 M 10 16 16 21 37.5 8 55 4 121
GN 303.1-78-M10-16-SW-G 78 M 10 16 16 21 37.5 8 55 4 121
GN 303.1-78-M10-20-SW-S 78 M 10 20 16 21 37.5 8 55 4 124
GN 303.1-78-M10-20-SW-O 78 M 10 20 16 21 37.5 8 55 4 123
GN 303.1-78-M10-20-SW-G 78 M 10 20 16 21 37.5 8 55 4 123
GN 303.1-78-M10-25-SW-S 78 M 10 25 16 21 37.5 8 55 4 126
GN 303.1-78-M10-25-SW-O 78 M 10 25 16 21 37.5 8 55 4 125
GN 303.1-78-M10-25-SW-G 78 M 10 25 16 21 37.5 8 55 4 125
GN 303.1-78-M10-32-SW-S 78 M 10 32 16 21 37.5 8 55 4 129
GN 303.1-78-M10-32-SW-O 78 M 10 32 16 21 37.5 8 55 4 128
GN 303.1-78-M10-32-SW-G 78 M 10 32 16 21 37.5 8 55 4 128
GN 303.1-78-M10-40-SW-S 78 M 10 40 16 21 37.5 8 55 4 134
GN 303.1-78-M10-40-SW-O 78 M 10 40 16 21 37.5 8 55 4 133
GN 303.1-78-M10-40-SW-G 78 M 10 40 16 21 37.5 8 55 4 133
GN 303.1-78-M10-50-SW-S 78 M 10 50 16 21 37.5 8 55 4 139
GN 303.1-78-M10-50-SW-O 78 M 10 50 16 21 37.5 8 55 4 138
GN 303.1-78-M10-50-SW-G 78 M 10 50 16 21 37.5 8 55 4 138
GN 303.1-78-M10-63-SW-S 78 M 10 63 16 21 37.5 8 55 4 146
GN 303.1-78-M10-63-SW-O 78 M 10 63 16 21 37.5 8 55 4 145
GN 303.1-78-M10-63-SW-G 78 M 10 63 16 21 37.5 8 55 4 145
GN 303.1-78-M10-80-SW-S 78 M 10 80 16 21 37.5 8 55 4 153
GN 303.1-78-M10-80-SW-O 78 M 10 80 16 21 37.5 8 55 4 152
GN 303.1-78-M10-80-SW-G 78 M 10 80 16 21 37.5 8 55 4 152
3D-модель Технические данные (PDF)

Dizajn

Ručka

Liveni cink

plastificiran

crni, RAL 9005, strukturno mat SW

Pritisno dugme

Plastika

U crnoj boji, RAL 9005 S

U narandžastoj boji, RAL 2004 O

U sivoj boji, RAL 7035 G

Izvedba sa čaurom

Nerđajući čelik AISI 303

Izvedba sa spoljašnjim navojem

Nerđajući čelik AISI 303

Na zahtev

  • Telo ručke u bojama kao kod GN 300

Tehnička informacija

Вопрос о продукции

Спросите о серии GN-303.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

GN-303.1 — Регулируемые ручки рычажного типа

Чертёж GN-303.1
