Серия GN 302

GN-302

Плоские регулируемые ручки рычажного типа

Цинк, литьё под давлением, втулка либо шпилька из стали

с резьбовым стержнем

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 302

GN 302

GN 302

Плоские регулируемые ручки рычажного типа

Цинк, литьё под давлением, втулка либо шпилька из стали
GN-302

GN-302

Плоские регулируемые ручки рычажного типа

Цинк, литьё под давлением, втулка либо шпилька из стали

Изображения

GN-302 — Плоские регулируемые ручки рычажного типа GN-302 — Плоские регулируемые ручки рычажного типа GN-302 — Плоские регулируемые ручки рычажного типа GN-302 — Плоские регулируемые ручки рычажного типа GN-302 — Плоские регулируемые ручки рычажного типа

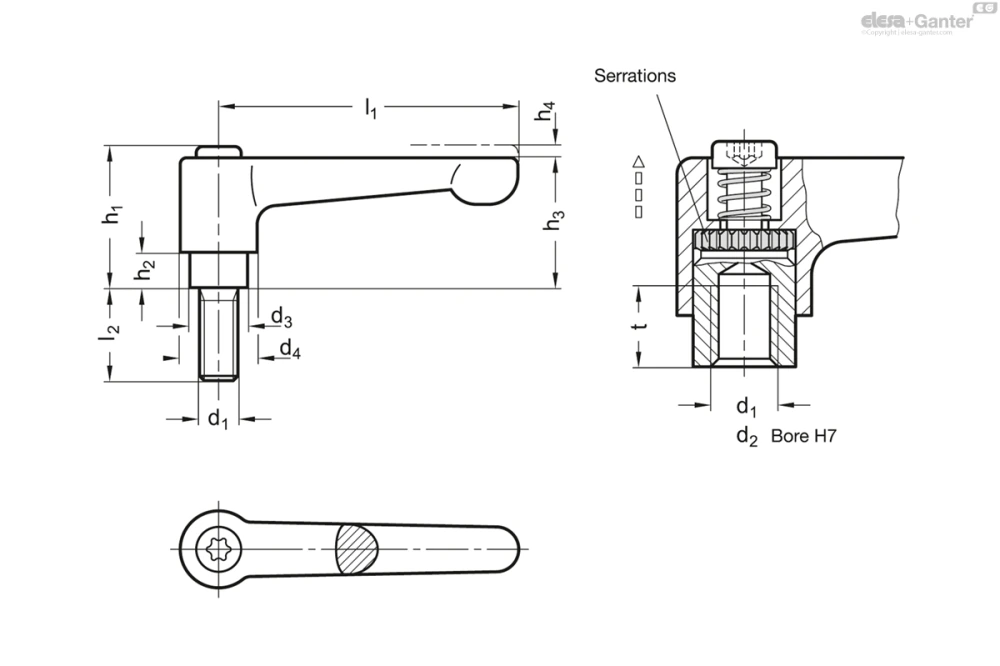

Схемы

Схема GN-302

GN-302

Таблица моделей — Плоские регулируемые ручки рычажного типа

GN-302

Артикул
Вес (г) В корзину
GN 302-22-M3-6-SW 22 M 3 6 8 10.5 18.5 2 16.5 3 13
GN 302-22-M3-6-OS 22 M 3 6 8 10.5 18.5 2 16.5 3 13
GN 302-22-M3-6-RS 22 M 3 6 8 10.5 18.5 2 16.5 3 13
GN 302-22-M3-6-SR 22 M 3 6 8 10.5 18.5 2 16.5 3 13
GN 302-22-M3-8-SW 22 M 3 8 8 10.5 18.5 2 16.5 3 13
GN 302-22-M3-8-OS 22 M 3 8 8 10.5 18.5 2 16.5 3 13
GN 302-22-M3-8-RS 22 M 3 8 8 10.5 18.5 2 16.5 3 13
GN 302-22-M3-8-SR 22 M 3 8 8 10.5 18.5 2 16.5 3 13
GN 302-22-M3-10-OS 22 M 3 10 8 10.5 18.5 2 16.5 3 14
GN 302-22-M3-10-RS 22 M 3 10 8 10.5 18.5 2 16.5 3 14
GN 302-22-M3-10-SR 22 M 3 10 8 10.5 18.5 2 16.5 3 14
GN 302-22-M3-12-SW 22 M 3 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M3-12-OS 22 M 3 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M3-12-RS 22 M 3 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M3-12-SR 22 M 3 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M3-16-SW 22 M 3 16 8 10.5 18.5 2 16.5 3 14
GN 302-22-M3-16-OS 22 M 3 16 8 10.5 18.5 2 16.5 3 14
GN 302-22-M3-16-SR 22 M 3 16 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-12-SW 22 M 4 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-12-OS 22 M 4 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-12-RS 22 M 4 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-16-SW 22 M 4 16 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-16-OS 22 M 4 16 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-16-RS 22 M 4 16 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-16-SR 22 M 4 16 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-20-SW 22 M 4 20 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-20-OS 22 M 4 20 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-20-RS 22 M 4 20 8 10.5 18.5 2 16.5 3 15
GN 302-22-M4-20-SR 22 M 4 20 8 10.5 18.5 2 16.5 3 14
GN 302-22-M4-25-OS 22 M 4 25 8 10.5 18.5 2 16.5 3 15
GN 302-22-M4-25-RS 22 M 4 25 8 10.5 18.5 2 16.5 3 15
GN 302-22-M4-25-SR 22 M 4 25 8 10.5 18.5 2 16.5 3 15
GN 302-22-M4-32-SW 22 M 4 32 8 10.5 18.5 2 16.5 3 15
GN 302-22-M4-32-RS 22 M 4 32 8 10.5 18.5 2 16.5 3 15
GN 302-22-M4-32-SR 22 M 4 32 8 10.5 18.5 2 16.5 3 15
GN 302-22-M5-12-SW 22 M 5 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M5-12-OS 22 M 5 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M5-12-RS 22 M 5 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M5-12-SR 22 M 5 12 8 10.5 18.5 2 16.5 3 14
GN 302-22-M5-16-SW 22 M 5 16 8 10.5 18.5 2 16.5 3 15
GN 302-22-M5-16-OS 22 M 5 16 8 10.5 18.5 2 16.5 3 15
GN 302-22-M5-16-RS 22 M 5 16 8 10.5 18.5 2 16.5 3 15
GN 302-22-M5-20-SW 22 M 5 20 8 10.5 18.5 2 16.5 3 16
GN 302-22-M5-20-OS 22 M 5 20 8 10.5 18.5 2 16.5 3 16
GN 302-22-M5-20-RS 22 M 5 20 8 10.5 18.5 2 16.5 3 16
GN 302-22-M5-20-SR 22 M 5 20 8 10.5 18.5 2 16.5 3 16
GN 302-22-M5-25-SW 22 M 5 25 8 10.5 18.5 2 16.5 3 16
GN 302-22-M5-25-OS 22 M 5 25 8 10.5 18.5 2 16.5 3 16
GN 302-22-M5-25-RS 22 M 5 25 8 10.5 18.5 2 16.5 3 16
GN 302-22-M5-25-SR 22 M 5 25 8 10.5 18.5 2 16.5 3 16
GN 302-22-M5-32-SW 22 M 5 32 8 10.5 18.5 2 16.5 3 17
GN 302-22-M5-32-OS 22 M 5 32 8 10.5 18.5 2 16.5 3 17
GN 302-22-M5-32-SR 22 M 5 32 8 10.5 18.5 2 16.5 3 17
GN 302-30-M3-6-SW 30 M 3 6 10 13 24.5 4 22 3.5 26
GN 302-30-M3-6-OS 30 M 3 6 10 13 24.5 4 22 3.5 26
GN 302-30-M3-6-RS 30 M 3 6 10 13 24.5 4 22 3.5 26
GN 302-30-M3-6-SR 30 M 3 6 10 13 24.5 4 22 3.5 26
GN 302-30-M3-8-SW 30 M 3 8 10 13 24.5 4 22 3.5 26
GN 302-30-M3-8-OS 30 M 3 8 10 13 24.5 4 22 3.5 26
GN 302-30-M3-8-RS 30 M 3 8 10 13 24.5 4 22 3.5 26
GN 302-30-M3-10-SW 30 M 3 10 10 13 24.5 4 22 3.5 33
GN 302-30-M3-10-OS 30 M 3 10 10 13 24.5 4 22 3.5 33
GN 302-30-M3-10-SR 30 M 3 10 10 13 24.5 4 22 3.5 33
GN 302-30-M3-12-SW 30 M 3 12 10 13 24.5 4 22 3.5 26
GN 302-30-M3-12-OS 30 M 3 12 10 13 24.5 4 22 3.5 26
GN 302-30-M3-12-RS 30 M 3 12 10 13 24.5 4 22 3.5 26
GN 302-30-M3-12-SR 30 M 3 12 10 13 24.5 4 22 3.5 26
GN 302-30-M3-16-OS 30 M 3 16 10 13 24.5 4 22 3.5 26
GN 302-30-M3-16-RS 30 M 3 16 10 13 24.5 4 22 3.5 26
GN 302-30-M3-16-SR 30 M 3 16 10 13 24.5 4 22 3.5 26
GN 302-30-M4-12-SW 30 M 4 12 10 13 24.5 4 22 3.5 27
GN 302-30-M4-12-OS 30 M 4 12 10 13 24.5 4 22 3.5 27
GN 302-30-M4-12-RS 30 M 4 12 10 13 24.5 4 22 3.5 27
GN 302-30-M4-12-SR 30 M 4 12 10 13 24.5 4 22 3.5 27
GN 302-30-M4-16-SW 30 M 4 16 10 13 24.5 4 22 3.5 27
GN 302-30-M4-16-OS 30 M 4 16 10 13 24.5 4 22 3.5 27
GN 302-30-M4-16-RS 30 M 4 16 10 13 24.5 4 22 3.5 27
GN 302-30-M4-16-SR 30 M 4 16 10 13 24.5 4 22 3.5 27
GN 302-30-M4-20-SW 30 M 4 20 10 13 24.5 4 22 3.5 27
GN 302-30-M4-20-RS 30 M 4 20 10 13 24.5 4 22 3.5 27
GN 302-30-M4-20-SR 30 M 4 20 10 13 24.5 4 22 3.5 27
GN 302-30-M4-25-SW 30 M 4 25 10 13 24.5 4 22 3.5 28
GN 302-30-M4-25-OS 30 M 4 25 10 13 24.5 4 22 3.5 28
GN 302-30-M4-25-RS 30 M 4 25 10 13 24.5 4 22 3.5 28
GN 302-30-M4-25-SR 30 M 4 25 10 13 24.5 4 22 3.5 28
GN 302-30-M4-32-SW 30 M 4 32 10 13 24.5 4 22 3.5 28
GN 302-30-M4-32-OS 30 M 4 32 10 13 24.5 4 22 3.5 28
GN 302-30-M4-32-RS 30 M 4 32 10 13 24.5 4 22 3.5 28
GN 302-30-M5-12-SW 30 M 5 12 10 13 24.5 4 22 3.5 27
GN 302-30-M5-12-OS 30 M 5 12 10 13 24.5 4 22 3.5 27
GN 302-30-M5-12-SR 30 M 5 12 10 13 24.5 4 22 3.5 27
GN 302-30-M5-16-SW 30 M 5 16 10 13 24.5 4 22 3.5 28
GN 302-30-M5-16-OS 30 M 5 16 10 13 24.5 4 22 3.5 28
GN 302-30-M5-16-RS 30 M 5 16 10 13 24.5 4 22 3.5 28
GN 302-30-M5-16-SR 30 M 5 16 10 13 24.5 4 22 3.5 28
GN 302-30-M5-20-OS 30 M 5 20 10 13 24.5 4 22 3.5 28
GN 302-30-M5-20-RS 30 M 5 20 10 13 24.5 4 22 3.5 28
GN 302-30-M5-20-SR 30 M 5 20 10 13 24.5 4 22 3.5 28
GN 302-30-M5-25-SW 30 M 5 25 10 13 24.5 4 22 3.5 29
GN 302-30-M5-25-OS 30 M 5 25 10 13 24.5 4 22 3.5 29
GN 302-30-M5-25-RS 30 M 5 25 10 13 24.5 4 22 3.5 29
GN 302-30-M5-25-SR 30 M 5 25 10 13 24.5 4 22 3.5 29
GN 302-30-M5-32-SW 30 M 5 32 10 13 24.5 4 22 3.5 30
GN 302-30-M5-32-OS 30 M 5 32 10 13 24.5 4 22 3.5 30
GN 302-30-M5-32-RS 30 M 5 32 10 13 24.5 4 22 3.5 30
GN 302-30-M5-32-SR 30 M 5 32 10 13 24.5 4 22 3.5 30
GN 302-30-M5-40-SW 30 M 5 40 10 13 24.5 4 22 3.5 31
GN 302-30-M5-40-RS 30 M 5 40 10 13 24.5 4 22 3.5 31
GN 302-30-M5-40-SR 30 M 5 40 10 13 24.5 4 22 3.5 31
GN 302-30-M5-50-SW 30 M 5 50 10 13 24.5 4 22 3.5 32
GN 302-30-M5-50-OS 30 M 5 50 10 13 24.5 4 22 3.5 32
GN 302-30-M5-50-RS 30 M 5 50 10 13 24.5 4 22 3.5 32
GN 302-30-M5-50-SR 30 M 5 50 10 13 24.5 4 22 3.5 32
GN 302-30-M6-12-SW 30 M 6 12 10 13 24.5 4 22 3.5 28
GN 302-30-M6-12-OS 30 M 6 12 10 13 24.5 4 22 3.5 28
GN 302-30-M6-12-RS 30 M 6 12 10 13 24.5 4 22 3.5 28
GN 302-30-M6-12-SR 30 M 6 12 10 13 24.5 4 22 3.5 28
GN 302-30-M6-16-SW 30 M 6 16 10 13 24.5 4 22 3.5 28
GN 302-30-M6-16-RS 30 M 6 16 10 13 24.5 4 22 3.5 28
GN 302-30-M6-16-SR 30 M 6 16 10 13 24.5 4 22 3.5 28
GN 302-30-M6-20-SW 30 M 6 20 10 13 24.5 4 22 3.5 29
GN 302-30-M6-20-OS 30 M 6 20 10 13 24.5 4 22 3.5 29
GN 302-30-M6-20-RS 30 M 6 20 10 13 24.5 4 22 3.5 29
GN 302-30-M6-20-SR 30 M 6 20 10 13 24.5 4 22 3.5 29
GN 302-30-M6-25-SW 30 M 6 25 10 13 24.5 4 22 3.5 30
GN 302-30-M6-25-OS 30 M 6 25 10 13 24.5 4 22 3.5 30
GN 302-30-M6-25-RS 30 M 6 25 10 13 24.5 4 22 3.5 30
GN 302-30-M6-32-SW 30 M 6 32 10 13 24.5 4 22 3.5 31
GN 302-30-M6-32-OS 30 M 6 32 10 13 24.5 4 22 3.5 31
GN 302-30-M6-32-RS 30 M 6 32 10 13 24.5 4 22 3.5 31
GN 302-30-M6-32-SR 30 M 6 32 10 13 24.5 4 22 3.5 31
GN 302-30-M6-40-SW 30 M 6 40 10 13 24.5 4 22 3.5 33
GN 302-30-M6-40-OS 30 M 6 40 10 13 24.5 4 22 3.5 33
GN 302-30-M6-40-RS 30 M 6 40 10 13 24.5 4 22 3.5 33
GN 302-30-M6-40-SR 30 M 6 40 10 13 24.5 4 22 3.5 33
GN 302-30-M6-50-SW 30 M 6 50 10 13 24.5 4 22 3.5 19
GN 302-30-M6-50-OS 30 M 6 50 10 13 24.5 4 22 3.5 19
GN 302-30-M6-50-SR 30 M 6 50 10 13 24.5 4 22 3.5 19
GN 302-45-M4-12-SW 45 M 4 12 10 13 24.5 4 22 3.5 34
GN 302-45-M4-12-OS 45 M 4 12 10 13 24.5 4 22 3.5 34
GN 302-45-M4-12-RS 45 M 4 12 10 13 24.5 4 22 3.5 34
GN 302-45-M4-12-SR 45 M 4 12 10 13 24.5 4 22 3.5 34
GN 302-45-M4-16-SW 45 M 4 16 10 13 24.5 4 22 3.5 34
GN 302-45-M4-16-OS 45 M 4 16 10 13 24.5 4 22 3.5 34
GN 302-45-M4-16-RS 45 M 4 16 10 13 24.5 4 22 3.5 34
GN 302-45-M4-20-SW 45 M 4 20 10 13 24.5 4 22 3.5 34
GN 302-45-M4-20-OS 45 M 4 20 10 13 24.5 4 22 3.5 34
GN 302-45-M4-20-SR 45 M 4 20 10 13 24.5 4 22 3.5 34
GN 302-45-M4-25-SW 45 M 4 25 10 13 24.5 4 22 3.5 35
GN 302-45-M4-25-OS 45 M 4 25 10 13 24.5 4 22 3.5 35
GN 302-45-M4-25-RS 45 M 4 25 10 13 24.5 4 22 3.5 35
GN 302-45-M4-25-SR 45 M 4 25 10 13 24.5 4 22 3.5 35
GN 302-45-M4-32-OS 45 M 4 32 10 13 24.5 4 22 3.5 35
GN 302-45-M4-32-RS 45 M 4 32 10 13 24.5 4 22 3.5 35
GN 302-45-M4-32-SR 45 M 4 32 10 13 24.5 4 22 3.5 35
GN 302-45-M5-12-SW 45 M 5 12 10 13 24.5 4 22 3.5 34
GN 302-45-M5-12-OS 45 M 5 12 10 13 24.5 4 22 3.5 34
GN 302-45-M5-12-RS 45 M 5 12 10 13 24.5 4 22 3.5 34
GN 302-45-M5-12-SR 45 M 5 12 10 13 24.5 4 22 3.5 34
GN 302-45-M5-16-SW 45 M 5 16 10 13 24.5 4 22 3.5 35
GN 302-45-M5-16-OS 45 M 5 16 10 13 24.5 4 22 3.5 35
GN 302-45-M5-16-RS 45 M 5 16 10 13 24.5 4 22 3.5 35
GN 302-45-M5-16-SR 45 M 5 16 10 13 24.5 4 22 3.5 35
GN 302-45-M5-20-SW 45 M 5 20 10 13 24.5 4 22 3.5 35
GN 302-45-M5-20-RS 45 M 5 20 10 13 24.5 4 22 3.5 35
GN 302-45-M5-20-SR 45 M 5 20 10 13 24.5 4 22 3.5 35
GN 302-45-M5-25-SW 45 M 5 25 10 13 24.5 4 22 3.5 36
GN 302-45-M5-25-OS 45 M 5 25 10 13 24.5 4 22 3.5 36
GN 302-45-M5-25-RS 45 M 5 25 10 13 24.5 4 22 3.5 36
GN 302-45-M5-25-SR 45 M 5 25 10 13 24.5 4 22 3.5 36
GN 302-45-M5-32-OS 45 M 5 32 10 13 24.5 4 22 3.5 37
GN 302-45-M5-32-RS 45 M 5 32 10 13 24.5 4 22 3.5 37
GN 302-45-M5-32-SR 45 M 5 32 10 13 24.5 4 22 3.5 37
GN 302-45-M5-40-SW 45 M 5 40 10 13 24.5 4 22 3.5 38
GN 302-45-M5-40-RS 45 M 5 40 10 13 24.5 4 22 3.5 38
GN 302-45-M5-40-SR 45 M 5 40 10 13 24.5 4 22 3.5 38
GN 302-45-M5-50-SW 45 M 5 50 10 13 24.5 4 22 3.5 39
GN 302-45-M5-50-OS 45 M 5 50 10 13 24.5 4 22 3.5 39
GN 302-45-M5-50-RS 45 M 5 50 10 13 24.5 4 22 3.5 39
GN 302-45-M5-50-SR 45 M 5 50 10 13 24.5 4 22 3.5 39
GN 302-45-M6-12-SW 45 M 6 12 10 13 24.5 4 22 3.5 35
GN 302-45-M6-12-OS 45 M 6 12 10 13 24.5 4 22 3.5 35
GN 302-45-M6-12-RS 45 M 6 12 10 13 24.5 4 22 3.5 35
GN 302-45-M6-16-SW 45 M 6 16 10 13 24.5 4 22 3.5 35
GN 302-45-M6-16-OS 45 M 6 16 10 13 24.5 4 22 3.5 35
GN 302-45-M6-16-RS 45 M 6 16 10 13 24.5 4 22 3.5 35
GN 302-45-M6-16-SR 45 M 6 16 10 13 24.5 4 22 3.5 35
GN 302-45-M6-20-SW 45 M 6 20 10 13 24.5 4 22 3.5 36
GN 302-45-M6-20-OS 45 M 6 20 10 13 24.5 4 22 3.5 36
GN 302-45-M6-20-RS 45 M 6 20 10 13 24.5 4 22 3.5 36
GN 302-45-M6-20-SR 45 M 6 20 10 13 24.5 4 22 3.5 36
GN 302-45-M6-25-SW 45 M 6 25 10 13 24.5 4 22 3.5 37
GN 302-45-M6-25-OS 45 M 6 25 10 13 24.5 4 22 3.5 37
GN 302-45-M6-25-SR 45 M 6 25 10 13 24.5 4 22 3.5 37
GN 302-45-M6-32-SW 45 M 6 32 10 13 24.5 4 22 3.5 38
GN 302-45-M6-32-OS 45 M 6 32 10 13 24.5 4 22 3.5 38
GN 302-45-M6-32-RS 45 M 6 32 10 13 24.5 4 22 3.5 38
GN 302-45-M6-32-SR 45 M 6 32 10 13 24.5 4 22 3.5 38
GN 302-45-M6-40-OS 45 M 6 40 10 13 24.5 4 22 3.5 40
GN 302-45-M6-40-RS 45 M 6 40 10 13 24.5 4 22 3.5 40
GN 302-45-M6-40-SR 45 M 6 40 10 13 24.5 4 22 3.5 40
GN 302-45-M6-50-SW 45 M 6 50 10 13 24.5 4 22 3.5 41
GN 302-45-M6-50-RS 45 M 6 50 10 13 24.5 4 22 3.5 41
GN 302-45-M6-50-SR 45 M 6 50 10 13 24.5 4 22 3.5 41
GN 302-63-M6-12-SW 63 M 6 12 13.5 17.5 31 6.5 28.5 4 73
GN 302-63-M6-12-OS 63 M 6 12 13.5 17.5 31 6.5 28.5 4 73
GN 302-63-M6-12-RS 63 M 6 12 13.5 17.5 31 6.5 28.5 4 73
GN 302-63-M6-12-SR 63 M 6 12 13.5 17.5 31 6.5 28.5 4 73
GN 302-63-M6-16-SW 63 M 6 16 13.5 17.5 31 6.5 28.5 4 74
GN 302-63-M6-16-OS 63 M 6 16 13.5 17.5 31 6.5 28.5 4 74
GN 302-63-M6-16-RS 63 M 6 16 13.5 17.5 31 6.5 28.5 4 74
GN 302-63-M6-20-SW 63 M 6 20 13.5 17.5 31 6.5 28.5 4 75
GN 302-63-M6-20-OS 63 M 6 20 13.5 17.5 31 6.5 28.5 4 75
GN 302-63-M6-20-RS 63 M 6 20 13.5 17.5 31 6.5 28.5 4 75
GN 302-63-M6-20-SR 63 M 6 20 13.5 17.5 31 6.5 28.5 4 75
GN 302-63-M6-25-SW 63 M 6 25 13.5 17.5 31 6.5 28.5 4 76
GN 302-63-M6-25-OS 63 M 6 25 13.5 17.5 31 6.5 28.5 4 76
GN 302-63-M6-25-RS 63 M 6 25 13.5 17.5 31 6.5 28.5 4 76
GN 302-63-M6-25-SR 63 M 6 25 13.5 17.5 31 6.5 28.5 4 76
GN 302-63-M6-32-SW 63 M 6 32 13.5 17.5 31 6.5 28.5 4 77
GN 302-63-M6-32-OS 63 M 6 32 13.5 17.5 31 6.5 28.5 4 77
GN 302-63-M6-32-SR 63 M 6 32 13.5 17.5 31 6.5 28.5 4 77
GN 302-63-M6-40-SW 63 M 6 40 13.5 17.5 31 6.5 28.5 4 79
GN 302-63-M6-40-OS 63 M 6 40 13.5 17.5 31 6.5 28.5 4 79
GN 302-63-M6-40-RS 63 M 6 40 13.5 17.5 31 6.5 28.5 4 79
GN 302-63-M6-40-SR 63 M 6 40 13.5 17.5 31 6.5 28.5 4 79
GN 302-63-M6-50-SW 63 M 6 50 13.5 17.5 31 6.5 28.5 4 80
GN 302-63-M6-50-OS 63 M 6 50 13.5 17.5 31 6.5 28.5 4 80
GN 302-63-M6-50-RS 63 M 6 50 13.5 17.5 31 6.5 28.5 4 80
GN 302-63-M6-63-SW 63 M 6 63 13.5 17.5 31 6.5 28.5 4 82
GN 302-63-M6-63-OS 63 M 6 63 13.5 17.5 31 6.5 28.5 4 82
GN 302-63-M6-63-SR 63 M 6 63 13.5 17.5 31 6.5 28.5 4 82
GN 302-63-M8-12-SW 63 M 8 12 13.5 17.5 31 6.5 28.5 4 76
GN 302-63-M8-12-OS 63 M 8 12 13.5 17.5 31 6.5 28.5 4 76
GN 302-63-M8-12-RS 63 M 8 12 13.5 17.5 31 6.5 28.5 4 76
GN 302-63-M8-12-SR 63 M 8 12 13.5 17.5 31 6.5 28.5 4 76
GN 302-63-M8-16-OS 63 M 8 16 13.5 17.5 31 6.5 28.5 4 83
GN 302-63-M8-16-RS 63 M 8 16 13.5 17.5 31 6.5 28.5 4 83
GN 302-63-M8-16-SR 63 M 8 16 13.5 17.5 31 6.5 28.5 4 83
GN 302-63-M8-20-SW 63 M 8 20 13.5 17.5 31 6.5 28.5 4 78
GN 302-63-M8-20-OS 63 M 8 20 13.5 17.5 31 6.5 28.5 4 78
GN 302-63-M8-20-RS 63 M 8 20 13.5 17.5 31 6.5 28.5 4 78
GN 302-63-M8-20-SR 63 M 8 20 13.5 17.5 31 6.5 28.5 4 78
GN 302-63-M8-25-SW 63 M 8 25 13.5 17.5 31 6.5 28.5 4 80
GN 302-63-M8-25-OS 63 M 8 25 13.5 17.5 31 6.5 28.5 4 80
GN 302-63-M8-25-RS 63 M 8 25 13.5 17.5 31 6.5 28.5 4 80
GN 302-63-M8-25-SR 63 M 8 25 13.5 17.5 31 6.5 28.5 4 80
GN 302-63-M8-32-SW 63 M 8 32 13.5 17.5 31 6.5 28.5 4 82
GN 302-63-M8-32-RS 63 M 8 32 13.5 17.5 31 6.5 28.5 4 82
GN 302-63-M8-32-SR 63 M 8 32 13.5 17.5 31 6.5 28.5 4 82
GN 302-63-M8-40-SW 63 M 8 40 13.5 17.5 31 6.5 28.5 4 84
GN 302-63-M8-40-OS 63 M 8 40 13.5 17.5 31 6.5 28.5 4 84
GN 302-63-M8-40-RS 63 M 8 40 13.5 17.5 31 6.5 28.5 4 84
GN 302-63-M8-40-SR 63 M 8 40 13.5 17.5 31 6.5 28.5 4 84
GN 302-63-M8-50-SW 63 M 8 50 13.5 17.5 31 6.5 28.5 4 87
GN 302-63-M8-50-OS 63 M 8 50 13.5 17.5 31 6.5 28.5 4 87
GN 302-63-M8-50-SR 63 M 8 50 13.5 17.5 31 6.5 28.5 4 87
GN 302-63-M8-63-SW 63 M 8 63 13.5 17.5 31 6.5 28.5 4 91
GN 302-63-M8-63-OS 63 M 8 63 13.5 17.5 31 6.5 28.5 4 91
GN 302-63-M8-63-RS 63 M 8 63 13.5 17.5 31 6.5 28.5 4 91
GN 302-63-M10-20-SW 63 M 10 20 13.5 17.5 31 6.5 28.5 4 81
GN 302-63-M10-20-OS 63 M 10 20 13.5 17.5 31 6.5 28.5 4 81
GN 302-63-M10-20-RS 63 M 10 20 13.5 17.5 31 6.5 28.5 4 81
GN 302-63-M10-25-SW 63 M 10 25 13.5 17.5 31 6.5 28.5 4 84
GN 302-63-M10-25-RS 63 M 10 25 13.5 17.5 31 6.5 28.5 4 84
GN 302-63-M10-25-SR 63 M 10 25 13.5 17.5 31 6.5 28.5 4 84
GN 302-63-M10-32-SW 63 M 10 32 13.5 17.5 31 6.5 28.5 4 88
GN 302-63-M10-32-OS 63 M 10 32 13.5 17.5 31 6.5 28.5 4 88
GN 302-63-M10-32-RS 63 M 10 32 13.5 17.5 31 6.5 28.5 4 88
GN 302-63-M10-32-SR 63 M 10 32 13.5 17.5 31 6.5 28.5 4 88
GN 302-63-M10-40-SW 63 M 10 40 13.5 17.5 31 6.5 28.5 4 90
GN 302-63-M10-40-OS 63 M 10 40 13.5 17.5 31 6.5 28.5 4 90
GN 302-63-M10-40-RS 63 M 10 40 13.5 17.5 31 6.5 28.5 4 90
GN 302-63-M10-40-SR 63 M 10 40 13.5 17.5 31 6.5 28.5 4 90
GN 302-63-M10-50-OS 63 M 10 50 13.5 17.5 31 6.5 28.5 4 95
GN 302-63-M10-50-RS 63 M 10 50 13.5 17.5 31 6.5 28.5 4 95
GN 302-63-M10-50-SR 63 M 10 50 13.5 17.5 31 6.5 28.5 4 95
GN 302-63-M10-63-SW 63 M 10 63 13.5 17.5 31 6.5 28.5 4 102
GN 302-63-M10-63-OS 63 M 10 63 13.5 17.5 31 6.5 28.5 4 102
GN 302-63-M10-63-RS 63 M 10 63 13.5 17.5 31 6.5 28.5 4 102
GN 302-63-M10-63-SR 63 M 10 63 13.5 17.5 31 6.5 28.5 4 102
GN 302-63-M10-80-SW 63 M 10 80 13.5 17.5 31 6.5 28.5 4 122
GN 302-63-M10-80-RS 63 M 10 80 13.5 17.5 31 6.5 28.5 4 122
GN 302-63-M10-80-SR 63 M 10 80 13.5 17.5 31 6.5 28.5 4 122
GN 302-78-M8-16-OS 78 M 8 16 16 21 36 8 34 4 134
GN 302-78-M8-16-RS 78 M 8 16 16 21 36 8 34 4 134
GN 302-78-M8-16-SR 78 M 8 16 16 21 36 8 34 4 134
GN 302-78-M8-20-SW 78 M 8 20 16 21 36 8 34 4 130
GN 302-78-M8-20-OS 78 M 8 20 16 21 36 8 34 4 135
GN 302-78-M8-20-RS 78 M 8 20 16 21 36 8 34 4 135
GN 302-78-M8-20-SR 78 M 8 20 16 21 36 8 34 4 135
GN 302-78-M8-25-SW 78 M 8 25 16 21 36 8 34 4 131
GN 302-78-M8-25-OS 78 M 8 25 16 21 36 8 34 4 136
GN 302-78-M8-25-SR 78 M 8 25 16 21 36 8 34 4 136
GN 302-78-M8-32-SW 78 M 8 32 16 21 36 8 34 4 134
GN 302-78-M8-32-OS 78 M 8 32 16 21 36 8 34 4 139
GN 302-78-M8-32-RS 78 M 8 32 16 21 36 8 34 4 139
GN 302-78-M8-32-SR 78 M 8 32 16 21 36 8 34 4 139
GN 302-78-M8-40-SW 78 M 8 40 16 21 36 8 34 4 97
GN 302-78-M8-40-OS 78 M 8 40 16 21 36 8 34 4 102
GN 302-78-M8-40-RS 78 M 8 40 16 21 36 8 34 4 102
GN 302-78-M8-40-SR 78 M 8 40 16 21 36 8 34 4 102
GN 302-78-M8-50-SW 78 M 8 50 16 21 36 8 34 4 141
GN 302-78-M8-50-OS 78 M 8 50 16 21 36 8 34 4 146
GN 302-78-M8-50-RS 78 M 8 50 16 21 36 8 34 4 146
GN 302-78-M8-63-SW 78 M 8 63 16 21 36 8 34 4 145
GN 302-78-M8-63-OS 78 M 8 63 16 21 36 8 34 4 150
GN 302-78-M8-63-RS 78 M 8 63 16 21 36 8 34 4 150
GN 302-78-M8-63-SR 78 M 8 63 16 21 36 8 34 4 150
GN 302-78-M8-80-SW 78 M 8 80 16 21 36 8 34 4 150
GN 302-78-M8-80-RS 78 M 8 80 16 21 36 8 34 4 155
GN 302-78-M8-80-SR 78 M 8 80 16 21 36 8 34 4 155
GN 302-78-M10-16-OS 78 M 10 16 16 21 36 8 34 4 138
GN 302-78-M10-16-RS 78 M 10 16 16 21 36 8 34 4 138
GN 302-78-M10-16-SR 78 M 10 16 16 21 36 8 34 4 138
GN 302-78-M10-20-SW 78 M 10 20 16 21 36 8 34 4 135
GN 302-78-M10-20-OS 78 M 10 20 16 21 36 8 34 4 140
GN 302-78-M10-20-RS 78 M 10 20 16 21 36 8 34 4 140
GN 302-78-M10-20-SR 78 M 10 20 16 21 36 8 34 4 140
GN 302-78-M10-25-SW 78 M 10 25 16 21 36 8 34 4 137
GN 302-78-M10-25-OS 78 M 10 25 16 21 36 8 34 4 142
GN 302-78-M10-25-SR 78 M 10 25 16 21 36 8 34 4 142
GN 302-78-M10-32-SW 78 M 10 32 16 21 36 8 34 4 140
GN 302-78-M10-32-OS 78 M 10 32 16 21 36 8 34 4 145
GN 302-78-M10-32-RS 78 M 10 32 16 21 36 8 34 4 145
GN 302-78-M10-32-SR 78 M 10 32 16 21 36 8 34 4 145
GN 302-78-M10-40-SW 78 M 10 40 16 21 36 8 34 4 144
GN 302-78-M10-40-OS 78 M 10 40 16 21 36 8 34 4 149
GN 302-78-M10-40-RS 78 M 10 40 16 21 36 8 34 4 149
GN 302-78-M10-40-SR 78 M 10 40 16 21 36 8 34 4 149
GN 302-78-M10-50-SW 78 M 10 50 16 21 36 8 34 4 149
GN 302-78-M10-50-OS 78 M 10 50 16 21 36 8 34 4 154
GN 302-78-M10-50-RS 78 M 10 50 16 21 36 8 34 4 154
GN 302-78-M10-63-SW 78 M 10 63 16 21 36 8 34 4 155
GN 302-78-M10-63-OS 78 M 10 63 16 21 36 8 34 4 160
GN 302-78-M10-63-RS 78 M 10 63 16 21 36 8 34 4 160
GN 302-78-M10-63-SR 78 M 10 63 16 21 36 8 34 4 160
GN 302-78-M10-80-SW 78 M 10 80 16 21 36 8 34 4 164
GN 302-78-M10-80-OS 78 M 10 80 16 21 36 8 34 4 169
GN 302-78-M10-80-SR 78 M 10 80 16 21 36 8 34 4 169
GN 302-78-M12-20-SW 78 M 12 20 16 21 36 8 34 4 139
GN 302-78-M12-20-OS 78 M 12 20 16 21 36 8 34 4 144
GN 302-78-M12-20-RS 78 M 12 20 16 21 36 8 34 4 144
GN 302-78-M12-25-SW 78 M 12 25 16 21 36 8 34 4 143
GN 302-78-M12-25-OS 78 M 12 25 16 21 36 8 34 4 148
GN 302-78-M12-25-RS 78 M 12 25 16 21 36 8 34 4 148
GN 302-78-M12-25-SR 78 M 12 25 16 21 36 8 34 4 148
GN 302-78-M12-32-SW 78 M 12 32 16 21 36 8 34 4 148
GN 302-78-M12-32-RS 78 M 12 32 16 21 36 8 34 4 153
GN 302-78-M12-32-SR 78 M 12 32 16 21 36 8 34 4 153
GN 302-78-M12-40-SW 78 M 12 40 16 21 36 8 34 4 154
GN 302-78-M12-40-OS 78 M 12 40 16 21 36 8 34 4 159
GN 302-78-M12-40-RS 78 M 12 40 16 21 36 8 34 4 159
GN 302-78-M12-40-SR 78 M 12 40 16 21 36 8 34 4 159
GN 302-78-M12-50-SW 78 M 12 50 16 21 36 8 34 4 161
GN 302-78-M12-50-OS 78 M 12 50 16 21 36 8 34 4 166
GN 302-78-M12-50-RS 78 M 12 50 16 21 36 8 34 4 166
GN 302-78-M12-50-SR 78 M 12 50 16 21 36 8 34 4 166
GN 302-78-M12-63-OS 78 M 12 63 16 21 36 8 34 4 174
GN 302-78-M12-63-RS 78 M 12 63 16 21 36 8 34 4 174
GN 302-78-M12-63-SR 78 M 12 63 16 21 36 8 34 4 174
GN 302-78-M12-80-SW 78 M 12 80 16 21 36 8 34 4 181
GN 302-78-M12-80-OS 78 M 12 80 16 21 36 8 34 4 186
GN 302-78-M12-80-RS 78 M 12 80 16 21 36 8 34 4 186
GN 302-78-M12-80-SR 78 M 12 80 16 21 36 8 34 4 186

GN 302

Артикул l1 d1 l2 d3 d4 h1 h2 h3 h4 Вес (г) В корзину
GN 302-63-M10-20-SR 63 M 10 20 13.5 17.5 31 6.5 28.5 4 81
3D-модель Технические данные (PDF)

Характеристики

Рукоятка

Цинк, литьё под давлением

с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

оранжевый цвет, RAL 2004, текстурированная отделка OS

красный цвет, RAL 3000, текстурированная отделка RS

серебристый цвет, RAL 9006, текстурированная отделка SR

Вариант исполнения со втулкой

Резьбовая втулка и фиксирующий винт

Сталь, чернение

Вариант исполнения с резьбовым стержнем

Резьбовой стержень и фиксирующий винт

Сталь (5.8), чернение

Информация

Рукоятка у регулируемых ручек GN 302 прямая, без наклона, и располагается параллельно прижимаемой поверхности.

Регулируемые ручки идеально подходят для установки в ограниченном пространстве или в строго определенном положении. Центральная вставка присоединяется к рычагу посредством зубцов, которые можно легко отсоединить.

Потяните за рукоятку, зубцы расцепятся, появится возможность повернуть ее в наиболее удобное для прижатия положение. При отпускании ручки зубцы автоматически сцепляются.

Техническая информация

По запросу

  • со вставкой из нержавеющей стали
  • с нажимной кнопкой

Вопрос о продукции

Спросите о серии GN-302 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

GN-302 — Плоские регулируемые ручки рычажного типа

Чертёж GN-302
