Серия GN 302.1

GN 302.1

Плоские регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из нержавеющей стали, с внутренней или наружной резьбой

со втулкой

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 302.1

GN 302.1

GN 302.1

Плоские регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из нержавеющей стали, с внутренней или наружной резьбой
GN-302.1

GN-302.1

Плоские регулируемые ручки рычажного типа

Цинковое литьё под давлением, вставка из нержавеющей стали, с внутренней или наружной резьбой

Изображения

GN 302.1 — Плоские регулируемые ручки рычажного типа GN 302.1 — Плоские регулируемые ручки рычажного типа GN 302.1 — Плоские регулируемые ручки рычажного типа GN 302.1 — Плоские регулируемые ручки рычажного типа GN 302.1 — Плоские регулируемые ручки рычажного типа

Схемы

Схема GN 302.1

GN 302.1

Таблица моделей — Плоские регулируемые ручки рычажного типа

Артикул
В корзину
GN 302.1-22-M3-SW 22 M 3 - 8 10.5 18.5 2 16.5 3 5 15
GN 302.1-22-M3-OS 22 M 3 - 8 10.5 18.5 2 16.5 3 5 15
GN 302.1-22-M3-RS 22 M 3 - 8 10.5 18.5 2 16.5 3 5 15
GN 302.1-22-M3-SR 22 M 3 - 8 10.5 18.5 2 16.5 3 5 15
GN 302.1-22-M4-SW 22 M 4 - 8 10.5 18.5 2 16.5 3 5 14
GN 302.1-22-M4-OS 22 M 4 - 8 10.5 18.5 2 16.5 3 5 14
GN 302.1-22-M4-RS 22 M 4 - 8 10.5 18.5 2 16.5 3 5 14
GN 302.1-22-M4-SR 22 M 4 - 8 10.5 18.5 2 16.5 3 5 14
GN 302.1-22-M5-SW 22 M 5 - 8 10.5 18.5 2 16.5 3 5 14
GN 302.1-22-M5-OS 22 M 5 - 8 10.5 18.5 2 16.5 3 5 14
GN 302.1-22-M5-RS 22 M 5 - 8 10.5 18.5 2 16.5 3 5 14
GN 302.1-22-M5-SR 22 M 5 - 8 10.5 18.5 2 16.5 3 5 14
GN 302.1-30-B5-SW 30 - B 5 10 13 24.5 4 22 3.5 9 20
GN 302.1-30-B5-OS 30 - B 5 10 13 24.5 4 22 3.5 9 20
GN 302.1-30-B5-RS 30 - B 5 10 13 24.5 4 22 3.5 9 20
GN 302.1-30-B5-SR 30 - B 5 10 13 24.5 4 22 3.5 9 20
GN 302.1-30-B6-SW 30 - B 6 10 13 24.5 4 22 3.5 9 16
GN 302.1-30-B6-OS 30 - B 6 10 13 24.5 4 22 3.5 9 16
GN 302.1-30-B6-RS 30 - B 6 10 13 24.5 4 22 3.5 9 16
GN 302.1-30-B6-SR 30 - B 6 10 13 24.5 4 22 3.5 9 16
GN 302.1-30-M4-SW 30 M 4 - 10 13 24.5 4 22 3.5 9 26
GN 302.1-30-M4-OS 30 M 4 - 10 13 24.5 4 22 3.5 9 26
GN 302.1-30-M4-RS 30 M 4 - 10 13 24.5 4 22 3.5 9 26
GN 302.1-30-M4-SR 30 M 4 - 10 13 24.5 4 22 3.5 9 26
GN 302.1-30-M5-SW 30 M 5 - 10 13 24.5 4 22 3.5 9 24
GN 302.1-30-M5-OS 30 M 5 - 10 13 24.5 4 22 3.5 9 24
GN 302.1-30-M5-RS 30 M 5 - 10 13 24.5 4 22 3.5 9 24
GN 302.1-30-M5-SR 30 M 5 - 10 13 24.5 4 22 3.5 9 24
GN 302.1-30-M6-SW 30 M 6 - 10 13 24.5 4 22 3.5 9 25
GN 302.1-30-M6-OS 30 M 6 - 10 13 24.5 4 22 3.5 9 25
GN 302.1-30-M6-RS 30 M 6 - 10 13 24.5 4 22 3.5 9 25
GN 302.1-30-M6-SR 30 M 6 - 10 13 24.5 4 22 3.5 9 25
GN 302.1-45-B5-SW 45 - B 5 10 13 24.5 4 22 3.5 9 27
GN 302.1-45-B5-OS 45 - B 5 10 13 24.5 4 22 3.5 9 27
GN 302.1-45-B5-RS 45 - B 5 10 13 24.5 4 22 3.5 9 27
GN 302.1-45-B5-SR 45 - B 5 10 13 24.5 4 22 3.5 9 27
GN 302.1-45-B6-SW 45 - B 6 10 13 24.5 4 22 3.5 9 27
GN 302.1-45-B6-OS 45 - B 6 10 13 24.5 4 22 3.5 9 27
GN 302.1-45-B6-RS 45 - B 6 10 13 24.5 4 22 3.5 9 27
GN 302.1-45-B6-SR 45 - B 6 10 13 24.5 4 22 3.5 9 27
GN 302.1-45-M4-SW 45 M 4 - 10 13 24.5 4 22 3.5 9 33
GN 302.1-45-M4-OS 45 M 4 - 10 13 24.5 4 22 3.5 9 33
GN 302.1-45-M4-RS 45 M 4 - 10 13 24.5 4 22 3.5 9 33
GN 302.1-45-M4-SR 45 M 4 - 10 13 24.5 4 22 3.5 9 33
GN 302.1-45-M5-SW 45 M 5 - 10 13 24.5 4 22 3.5 9 31
GN 302.1-45-M5-OS 45 M 5 - 10 13 24.5 4 22 3.5 9 31
GN 302.1-45-M5-RS 45 M 5 - 10 13 24.5 4 22 3.5 9 31
GN 302.1-45-M5-SR 45 M 5 - 10 13 24.5 4 22 3.5 9 31
GN 302.1-45-M6-SW 45 M 6 - 10 13 24.5 4 22 3.5 9 32
GN 302.1-45-M6-OS 45 M 6 - 10 13 24.5 4 22 3.5 9 32
GN 302.1-45-M6-RS 45 M 6 - 10 13 24.5 4 22 3.5 9 32
GN 302.1-45-M6-SR 45 M 6 - 10 13 24.5 4 22 3.5 9 32
GN 302.1-63-B8-SW 63 - B 8 13.5 17.5 31 6.5 28.5 4 11 72
GN 302.1-63-B8-OS 63 - B 8 13.5 17.5 31 6.5 28.5 4 11 72
GN 302.1-63-B8-RS 63 - B 8 13.5 17.5 31 6.5 28.5 4 11 72
GN 302.1-63-B8-SR 63 - B 8 13.5 17.5 31 6.5 28.5 4 11 72
GN 302.1-63-M6-SW 63 M 6 - 13.5 17.5 31 6.5 28.5 4 11 75
GN 302.1-63-M6-OS 63 M 6 - 13.5 17.5 31 6.5 28.5 4 11 75
GN 302.1-63-M6-RS 63 M 6 - 13.5 17.5 31 6.5 28.5 4 11 75
GN 302.1-63-M6-SR 63 M 6 - 13.5 17.5 31 6.5 28.5 4 11 75
GN 302.1-63-M8-SW 63 M 8 - 13.5 17.5 31 6.5 28.5 4 11 59
GN 302.1-63-M8-OS 63 M 8 - 13.5 17.5 31 6.5 28.5 4 11 59
GN 302.1-63-M8-RS 63 M 8 - 13.5 17.5 31 6.5 28.5 4 11 59
GN 302.1-63-M8-SR 63 M 8 - 13.5 17.5 31 6.5 28.5 4 11 59
GN 302.1-78-B8-SW 78 - B 8 16 21 36 8 34 4 14 124
GN 302.1-78-B8-OS 78 - B 8 16 21 36 8 34 4 14 124
GN 302.1-78-B8-RS 78 - B 8 16 21 36 8 34 4 14 124
GN 302.1-78-B8-SR 78 - B 8 16 21 36 8 34 4 14 124
GN 302.1-78-B10-SW 78 - B 10 16 21 36 8 34 4 14 125
GN 302.1-78-B10-OS 78 - B 10 16 21 36 8 34 4 14 125
GN 302.1-78-B10-RS 78 - B 10 16 21 36 8 34 4 14 125
GN 302.1-78-B10-SR 78 - B 10 16 21 36 8 34 4 14 125
GN 302.1-78-M8-SW 78 M 8 - 16 21 36 8 34 4 14 125
GN 302.1-78-M8-OS 78 M 8 - 16 21 36 8 34 4 14 125
GN 302.1-78-M8-RS 78 M 8 - 16 21 36 8 34 4 14 125
GN 302.1-78-M8-SR 78 M 8 - 16 21 36 8 34 4 14 125
GN 302.1-78-M10-SW 78 M 10 - 16 21 36 8 34 4 14 125
GN 302.1-78-M10-OS 78 M 10 - 16 21 36 8 34 4 14 125
GN 302.1-78-M10-RS 78 M 10 - 16 21 36 8 34 4 14 125
GN 302.1-78-M10-SR 78 M 10 - 16 21 36 8 34 4 14 125
GN 302.1-78-M12-SW 78 M 12 - 16 21 36 8 34 4 14 125
GN 302.1-78-M12-OS 78 M 12 - 16 21 36 8 34 4 14 125
GN 302.1-78-M12-RS 78 M 12 - 16 21 36 8 34 4 14 125
GN 302.1-78-M12-SR 78 M 12 - 16 21 36 8 34 4 14 125
3D-модель Технические данные (PDF)

Характеристики

Рукоятка

Цинк, литьё под давлением

с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

оранжевый цвет, RAL 2004, текстурированная отделка OS

красный цвет, RAL 3000, текстурированная отделка RS

серебристый цвет, RAL 9006, текстурированная отделка SR

Вариант исполнения со втулкой

Втулка и фиксирующий винт

Нержавеющая сталь AISI 303

Вариант исполнения с резьбовым стержнем

Резьбовой стержень и фиксирующий винт

Нержавеющая сталь AISI 303

Информация

Рукоятка у регулируемых ручек рычажного типа GN 302.1 прямая, без наклона, располагается параллельно прижимаемой поверхности.

Регулируемые ручки идеально подходят для установки в ограниченном пространстве или в строго определённом положении. Центральная вставка присоединяется к рычагу посредством зубцов, которые можно легко отсоединить.

Потяните за рукоятку, зубцы расцепятся, появится возможность повернуть ее в наиболее удобное для прижатия положение. При отпускании ручки зубцы автоматически сцепляются.

Техническая информация

Вопрос о продукции

Спросите о серии GN 302.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

GN 302.1 — Плоские регулируемые ручки рычажного типа

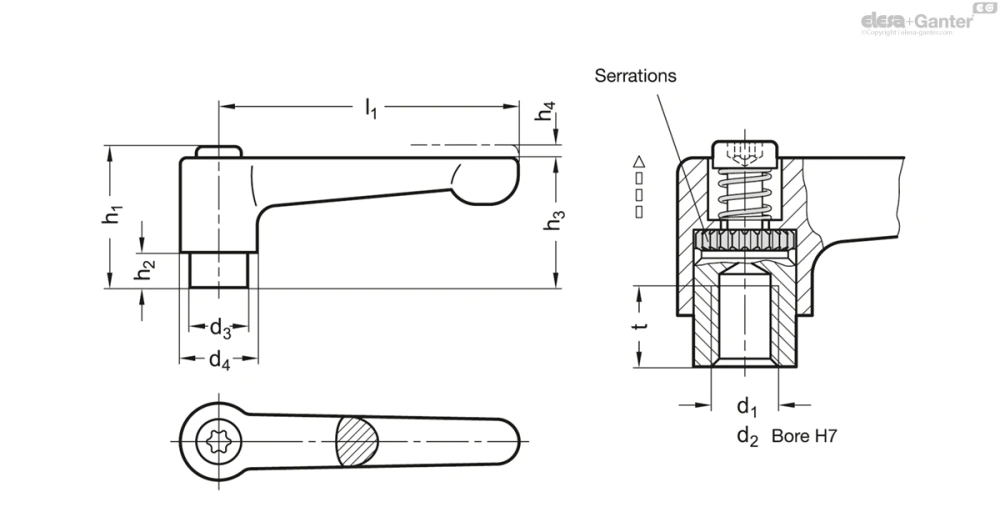

Чертёж GN 302.1
