Серия GN 300.7
GN-300.7
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из нержавеющей стали, с внутренней резьбой / с наружной резьбой, с увеличенным прижимным усилием
С наружной резьбой
Исполнения серии GN 300.7
GN 300.7
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из нержавеющей стали, с внутренней резьбой / с наружной резьбой, с увеличенным прижимным усилием
GN-300.7
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из нержавеющей стали, с внутренней резьбой / с наружной резьбой, с увеличенным прижимным усилием
Изображения

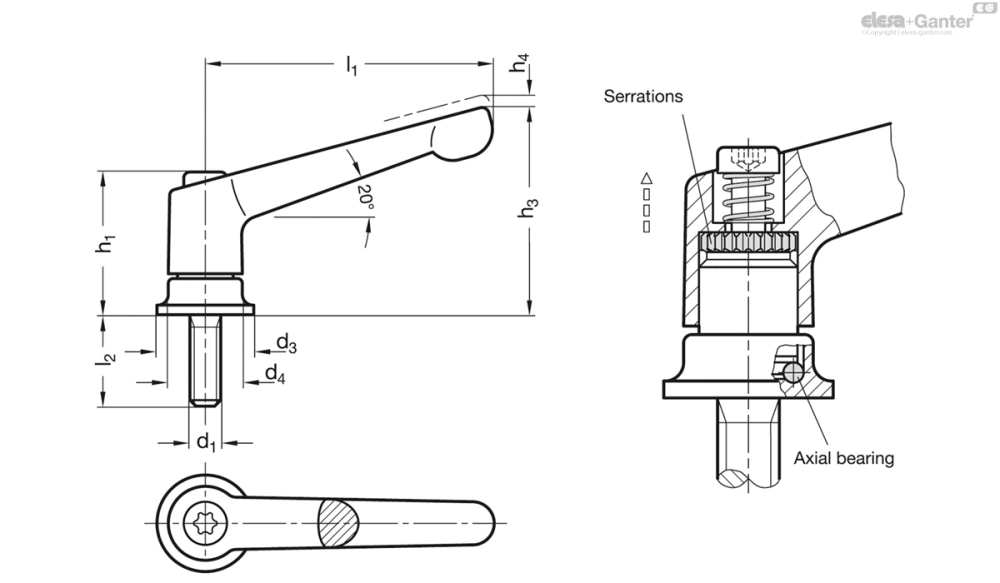

Схемы
GN-300.7
Таблица моделей — Регулируемые ручки рычажного типа
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 300.7-63-M6-20-SW | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 107 | |
| GN 300.7-63-M6-20-SZ | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 107 | |
| GN 300.7-63-M6-20-OS | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 107 | |
| GN 300.7-63-M6-20-RS | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 107 | |
| GN 300.7-63-M6-20-SR | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 107 | |
| GN 300.7-63-M6-20-CR | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 107 | |
| GN 300.7-63-M6-27-SW | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 108 | |
| GN 300.7-63-M6-27-SZ | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 108 | |
| GN 300.7-63-M6-27-OS | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 108 | |
| GN 300.7-63-M6-27-RS | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 108 | |
| GN 300.7-63-M6-27-SR | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 108 | |
| GN 300.7-63-M6-27-CR | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 108 | |
| GN 300.7-78-M8-21-SW | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 165 | |
| GN 300.7-78-M8-21-SZ | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 165 | |
| GN 300.7-78-M8-21-OS | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 165 | |
| GN 300.7-78-M8-21-RS | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 165 | |
| GN 300.7-78-M8-21-SR | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 165 | |
| GN 300.7-78-M8-21-CR | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 165 | |
| GN 300.7-78-M8-36-SW | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 171 | |
| GN 300.7-78-M8-36-SZ | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 171 | |
| GN 300.7-78-M8-36-OS | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 171 | |
| GN 300.7-78-M8-36-RS | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 171 | |
| GN 300.7-78-M8-36-SR | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 171 | |
| GN 300.7-78-M8-36-CR | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 171 | |
| GN 300.7-92-M10-29-SW | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 249 | |
| GN 300.7-92-M10-29-SZ | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 249 | |
| GN 300.7-92-M10-29-OS | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 249 | |
| GN 300.7-92-M10-29-RS | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 249 | |
| GN 300.7-92-M10-29-SR | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 249 | |
| GN 300.7-92-M10-29-CR | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 249 | |
| GN 300.7-92-M10-47-SW | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 260 | |
| GN 300.7-92-M10-47-SZ | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 260 | |
| GN 300.7-92-M10-47-OS | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 260 | |
| GN 300.7-92-M10-47-RS | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 260 | |
| GN 300.7-92-M10-47-SR | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 260 | |
| GN 300.7-92-M10-47-CR | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 260 | |
| GN 300.7-108-M12-34-SW | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 422 | |
| GN 300.7-108-M12-34-SZ | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 422 | |
| GN 300.7-108-M12-34-OS | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 422 | |
| GN 300.7-108-M12-34-RS | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 422 | |
| GN 300.7-108-M12-34-SR | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 422 | |
| GN 300.7-108-M12-34-CR | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 422 | |
| GN 300.7-108-M12-50-SW | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 436 | |
| GN 300.7-108-M12-50-SZ | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 436 | |
| GN 300.7-108-M12-50-OS | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 436 | |
| GN 300.7-108-M12-50-RS | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 436 | |
| GN 300.7-108-M12-50-SR | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 436 | |
| GN 300.7-108-M12-50-CR | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 436 | |
| GN 300.7-108-M12-65-SW | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 449 | |
| GN 300.7-108-M12-65-SZ | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 449 | |
| GN 300.7-108-M12-65-OS | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 449 | |
| GN 300.7-108-M12-65-RS | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 449 | |
| GN 300.7-108-M12-65-SR | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 449 | |
| GN 300.7-108-M12-65-CR | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 449 |
Характеристики
Ручка
Цинковое литьё под давлением
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Чёрный цвет, RAL 9005, гладкая поверхность SZ
- Оранжевый цвет, RAL 2004, текстурированная отделка OS
- Красный цвет, RAL 3000, текстурированная отделка RS
- Серебристый цвет, RAL 9006, текстурированная отделка SR
- Хромирование CR
Осевой подшипник
Нержавеющая сталь AISI 630
Вставки
Нержавеющая сталь AISI 420 (внутренняя резьба)
Нержавеющая сталь AISI 303 (наружной резьбой)
Стопорный винт
Нержавеющая сталь AISI 304Cu
Нажимная пружина
Нержавеющая сталь AISI 301
Информация
Вставка у регулируемых ручек рычажного типа GN 300.7 соединяется с прижимным механизмом через шарикоподшипник (осевой шарикоподшипник).
Это обеспечивает следующие преимущества:
- Удвоенное прижимное усилие при существенно уменьшенном трении.
- В месте контакта между регулируемой ручкой рычажного типа и прижимным компонентом не происходит никакого движения, что существенно повышает износоустойчивость изделия.
- Кроме того, конструкция изделия предотвращает его разбалтывание.
Техническая информация
Вопрос о продукции
Спросите о серии GN-300.7 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
