Серия GN 300.6

GN-300.6

Регулируемые ручки рычажного типа

Нержавеющая сталь, полированная поверхность, с внутренней резьбой / крепёжным отверстием, с резьбовым стержнем

с резьбовым стержнем

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 300.6

GN 300.6

GN 300.6

Регулируемые ручки рычажного типа

Нержавеющая сталь, полированная поверхность, с внутренней резьбой / крепёжным отверстием, с резьбовым стержнем
GN-300.6

GN-300.6

Регулируемые ручки рычажного типа

Нержавеющая сталь, полированная поверхность, с внутренней резьбой / крепёжным отверстием, с резьбовым стержнем

Изображения

GN-300.6 — Регулируемые ручки рычажного типа GN-300.6 — Регулируемые ручки рычажного типа GN-300.6 — Регулируемые ручки рычажного типа

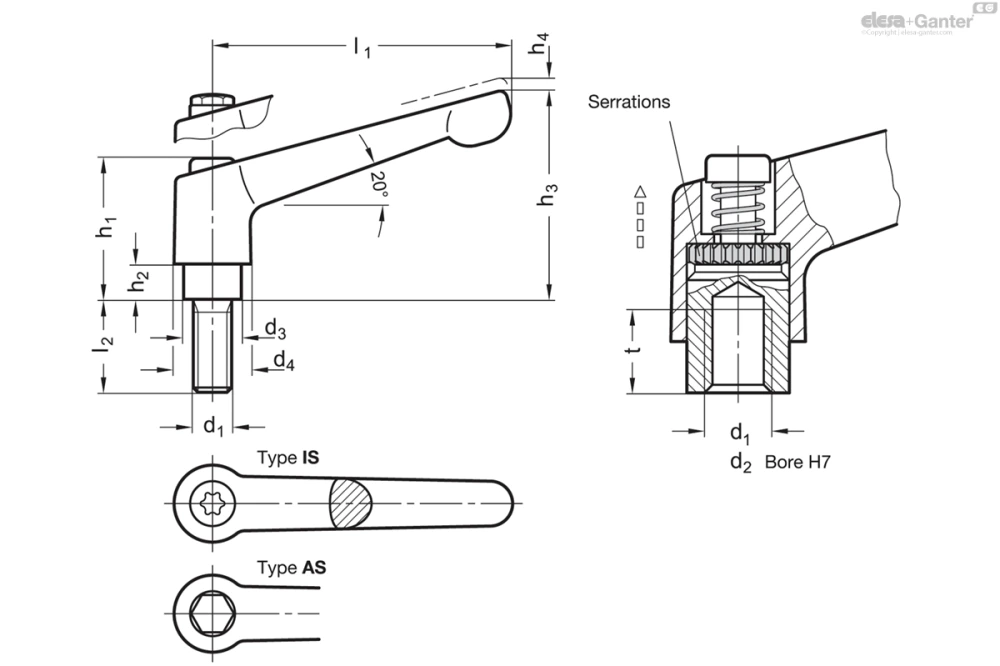

Схемы

Схема GN-300.6

GN-300.6

Таблица моделей — Регулируемые ручки рычажного типа

Артикул
Вес (г) В корзину
GN 300.6-30-M3-6-AS 30 M 3 6 10 13 24.5 4 31 3.5 103
GN 300.6-30-M3-6-IS 30 M 3 6 10 13 24.5 4 31 3.5 103
GN 300.6-30-M3-8-AS 30 M 3 8 10 13 24.5 4 31 3.5 104
GN 300.6-30-M3-8-IS 30 M 3 8 10 13 24.5 4 31 3.5 104
GN 300.6-30-M3-10-AS 30 M 3 10 10 13 24.5 4 31 3.5 103
GN 300.6-30-M3-10-IS 30 M 3 10 10 13 24.5 4 31 3.5 103
GN 300.6-30-M3-12-AS 30 M 3 12 10 13 24.5 4 31 3.5 103
GN 300.6-30-M3-12-IS 30 M 3 12 10 13 24.5 4 31 3.5 102
GN 300.6-30-M3-16-AS 30 M 3 16 10 13 24.5 4 31 3.5 103
GN 300.6-30-M3-16-IS 30 M 3 16 10 13 24.5 4 31 3.5 102
GN 300.6-30-M4-12-AS 30 M 4 12 10 13 24.5 4 31 3.5 32
GN 300.6-30-M4-12-IS 30 M 4 12 10 13 24.5 4 31 3.5 31
GN 300.6-30-M4-16-AS 30 M 4 16 10 13 24.5 4 31 3.5 32
GN 300.6-30-M4-16-IS 30 M 4 16 10 13 24.5 4 31 3.5 31
GN 300.6-30-M4-20-AS 30 M 4 20 10 13 24.5 4 31 3.5 32
GN 300.6-30-M4-20-IS 30 M 4 20 10 13 24.5 4 31 3.5 31
GN 300.6-30-M4-25-AS 30 M 4 25 10 13 24.5 4 31 3.5 33
GN 300.6-30-M4-25-IS 30 M 4 25 10 13 24.5 4 31 3.5 32
GN 300.6-30-M4-32-AS 30 M 4 32 10 13 24.5 4 31 3.5 33
GN 300.6-30-M4-32-IS 30 M 4 32 10 13 24.5 4 31 3.5 32
GN 300.6-30-M5-12-AS 30 M 5 12 10 13 24.5 4 31 3.5 32
GN 300.6-30-M5-12-IS 30 M 5 12 10 13 24.5 4 31 3.5 31
GN 300.6-30-M6-12-AS 30 M 6 12 10 13 24.5 4 31 3.5 33
GN 300.6-30-M6-12-IS 30 M 6 12 10 13 24.5 4 31 3.5 32
GN 300.6-30-M5-16-AS 30 M 5 16 10 13 24.5 4 31 3.5 33
GN 300.6-30-M5-16-IS 30 M 5 16 10 13 24.5 4 31 3.5 32
GN 300.6-30-M6-16-AS 30 M 6 16 10 13 24.5 4 31 3.5 34
GN 300.6-30-M6-16-IS 30 M 6 16 10 13 24.5 4 31 3.5 33
GN 300.6-30-M5-20-AS 30 M 5 20 10 13 24.5 4 31 3.5 33
GN 300.6-30-M5-20-IS 30 M 5 20 10 13 24.5 4 31 3.5 32
GN 300.6-30-M6-20-AS 30 M 6 20 10 13 24.5 4 31 3.5 34
GN 300.6-30-M6-20-IS 30 M 6 20 10 13 24.5 4 31 3.5 33
GN 300.6-30-M5-25-AS 30 M 5 25 10 13 24.5 4 31 3.5 34
GN 300.6-30-M5-25-IS 30 M 5 25 10 13 24.5 4 31 3.5 33
GN 300.6-30-M6-25-AS 30 M 6 25 10 13 24.5 4 31 3.5 35
GN 300.6-30-M6-25-IS 30 M 6 25 10 13 24.5 4 31 3.5 34
GN 300.6-30-M5-32-AS 30 M 5 32 10 13 24.5 4 31 3.5 35
GN 300.6-30-M5-32-IS 30 M 5 32 10 13 24.5 4 31 3.5 34
GN 300.6-30-M6-32-AS 30 M 6 32 10 13 24.5 4 31 3.5 40
GN 300.6-30-M6-32-IS 30 M 6 32 10 13 24.5 4 31 3.5 32
GN 300.6-30-M5-40-AS 30 M 5 40 10 13 24.5 4 31 3.5 36
GN 300.6-30-M5-40-IS 30 M 5 40 10 13 24.5 4 31 3.5 35
GN 300.6-30-M6-40-AS 30 M 6 40 10 13 24.5 4 31 3.5 38
GN 300.6-30-M6-40-IS 30 M 6 40 10 13 24.5 4 31 3.5 37
GN 300.6-30-M5-50-AS 30 M 5 50 10 13 24.5 4 31 3.5 33
GN 300.6-30-M5-50-IS 30 M 5 50 10 13 24.5 4 31 3.5 32
GN 300.6-30-M6-50-AS 30 M 6 50 10 13 24.5 4 31 3.5 39
GN 300.6-30-M6-50-IS 30 M 6 50 10 13 24.5 4 31 3.5 38
GN 300.6-45-M4-12-AS 45 M 4 12 10 13 24.5 4 34 3.5 43
GN 300.6-45-M4-12-IS 45 M 4 12 10 13 24.5 4 34 3.5 40
GN 300.6-45-M4-16-AS 45 M 4 16 10 13 24.5 4 34 3.5 43
GN 300.6-45-M4-16-IS 45 M 4 16 10 13 24.5 4 34 3.5 40
GN 300.6-45-M4-20-AS 45 M 4 20 10 13 24.5 4 34 3.5 41
GN 300.6-45-M4-20-IS 45 M 4 20 10 13 24.5 4 34 3.5 41
GN 300.6-45-M4-25-AS 45 M 4 25 10 13 24.5 4 34 3.5 44
GN 300.6-45-M4-25-IS 45 M 4 25 10 13 24.5 4 34 3.5 40
GN 300.6-45-M4-32-AS 45 M 4 32 10 13 24.5 4 34 3.5 44
GN 300.6-45-M4-32-IS 45 M 4 32 10 13 24.5 4 34 3.5 40
GN 300.6-45-M5-12-AS 45 M 5 12 10 13 24.5 4 34 3.5 40
GN 300.6-45-M5-12-IS 45 M 5 12 10 13 24.5 4 34 3.5 40
GN 300.6-45-M5-16-AS 45 M 5 16 10 13 24.5 4 34 3.5 40
GN 300.6-45-M5-16-IS 45 M 5 16 10 13 24.5 4 34 3.5 41
GN 300.6-45-M5-20-AS 45 M 5 20 10 13 24.5 4 34 3.5 40
GN 300.6-45-M5-20-IS 45 M 5 20 10 13 24.5 4 34 3.5 41
GN 300.6-45-M5-25-AS 45 M 5 25 10 13 24.5 4 34 3.5 40
GN 300.6-45-M5-25-IS 45 M 5 25 10 13 24.5 4 34 3.5 40
GN 300.6-45-M5-32-AS 45 M 5 32 10 13 24.5 4 34 3.5 70
GN 300.6-45-M5-32-IS 45 M 5 32 10 13 24.5 4 34 3.5 42
GN 300.6-45-M5-40-AS 45 M 5 40 10 13 24.5 4 34 3.5 47
GN 300.6-45-M5-40-IS 45 M 5 40 10 13 24.5 4 34 3.5 40
GN 300.6-45-M5-50-AS 45 M 5 50 10 13 24.5 4 34 3.5 44
GN 300.6-45-M5-50-IS 45 M 5 50 10 13 24.5 4 34 3.5 40
GN 300.6-45-M6-12-AS 45 M 6 12 10 13 24.5 4 34 3.5 40
GN 300.6-45-M6-12-IS 45 M 6 12 10 13 24.5 4 34 3.5 40
GN 300.6-45-M6-16-AS 45 M 6 16 10 13 24.5 4 34 3.5 40
GN 300.6-45-M6-16-IS 45 M 6 16 10 13 24.5 4 34 3.5 41
GN 300.6-45-M6-20-AS 45 M 6 20 10 13 24.5 4 34 3.5 43
GN 300.6-45-M6-20-IS 45 M 6 20 10 13 24.5 4 34 3.5 42
GN 300.6-45-M6-25-AS 45 M 6 25 10 13 24.5 4 34 3.5 40
GN 300.6-45-M6-25-IS 45 M 6 25 10 13 24.5 4 34 3.5 40
GN 300.6-45-M6-32-AS 45 M 6 32 10 13 24.5 4 34 3.5 40
GN 300.6-45-M6-32-IS 45 M 6 32 10 13 24.5 4 34 3.5 44
GN 300.6-45-M6-40-AS 45 M 6 40 10 13 24.5 4 34 3.5 60
GN 300.6-45-M6-40-IS 45 M 6 40 10 13 24.5 4 34 3.5 40
GN 300.6-45-M6-50-AS 45 M 6 50 10 13 24.5 4 34 3.5 50
GN 300.6-45-M6-50-IS 45 M 6 50 10 13 24.5 4 34 3.5 48
GN 300.6-63-M6-16-AS 63 M 6 16 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M6-16-IS 63 M 6 16 13.5 17.5 31 6.5 45 4 92
GN 300.6-63-M6-20-AS 63 M 6 20 13.5 17.5 31 6.5 45 4 80
GN 300.6-63-M6-20-IS 63 M 6 20 13.5 17.5 31 6.5 45 4 91
GN 300.6-63-M6-25-AS 63 M 6 25 13.5 17.5 31 6.5 45 4 90
GN 300.6-63-M6-25-IS 63 M 6 25 13.5 17.5 31 6.5 45 4 92
GN 300.6-63-M6-32-AS 63 M 6 32 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M6-32-IS 63 M 6 32 13.5 17.5 31 6.5 45 4 93
GN 300.6-63-M6-40-AS 63 M 6 40 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M6-40-IS 63 M 6 40 13.5 17.5 31 6.5 45 4 93
GN 300.6-63-M6-50-AS 63 M 6 50 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M6-50-IS 63 M 6 50 13.5 17.5 31 6.5 45 4 98
GN 300.6-63-M6-63-AS 63 M 6 63 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M6-63-IS 63 M 6 63 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M8-16-AS 63 M 8 16 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M8-16-IS 63 M 8 16 13.5 17.5 31 6.5 45 4 92
GN 300.6-63-M8-20-AS 63 M 8 20 13.5 17.5 31 6.5 45 4 93
GN 300.6-63-M8-20-IS 63 M 8 20 13.5 17.5 31 6.5 45 4 95
GN 300.6-63-M8-25-AS 63 M 8 25 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M8-25-IS 63 M 8 25 13.5 17.5 31 6.5 45 4 96
GN 300.6-63-M8-32-AS 63 M 8 32 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M8-32-IS 63 M 8 32 13.5 17.5 31 6.5 45 4 97
GN 300.6-63-M8-40-AS 63 M 8 40 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M8-40-IS 63 M 8 40 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M8-50-AS 63 M 8 50 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M8-50-IS 63 M 8 50 13.5 17.5 31 6.5 45 4 103
GN 300.6-63-M8-63-AS 63 M 8 63 13.5 17.5 31 6.5 45 4 100
GN 300.6-63-M8-63-IS 63 M 8 63 13.5 17.5 31 6.5 45 4 108
GN 300.6-78-M8-20-AS 78 M 8 20 16 21 36 8 54 4 160
GN 300.6-78-M8-20-IS 78 M 8 20 16 21 36 8 54 4 160
GN 300.6-78-M8-25-AS 78 M 8 25 16 21 36 8 54 4 140
GN 300.6-78-M8-25-IS 78 M 8 25 16 21 36 8 54 4 120
GN 300.6-78-M8-32-AS 78 M 8 32 16 21 36 8 54 4 150
GN 300.6-78-M8-32-IS 78 M 8 32 16 21 36 8 54 4 150
GN 300.6-78-M8-40-AS 78 M 8 40 16 21 36 8 54 4 200
GN 300.6-78-M8-40-IS 78 M 8 40 16 21 36 8 54 4 160
GN 300.6-78-M8-50-AS 78 M 8 50 16 21 36 8 54 4 168
GN 300.6-78-M8-50-IS 78 M 8 50 16 21 36 8 54 4 134
GN 300.6-78-M8-63-AS 78 M 8 63 16 21 36 8 54 4 163
GN 300.6-78-M8-63-IS 78 M 8 63 16 21 36 8 54 4 190
GN 300.6-78-M8-80-AS 78 M 8 80 16 21 36 8 54 4 176
GN 300.6-78-M8-80-IS 78 M 8 80 16 21 36 8 54 4 180
GN 300.6-78-M10-20-AS 78 M 10 20 16 21 36 8 54 4 160
GN 300.6-78-M10-20-IS 78 M 10 20 16 21 36 8 54 4 160
GN 300.6-78-M10-25-AS 78 M 10 25 16 21 36 8 54 4 160
GN 300.6-78-M10-25-IS 78 M 10 25 16 21 36 8 54 4 160
GN 300.6-78-M10-32-AS 78 M 10 32 16 21 36 8 54 4 160
GN 300.6-78-M10-32-IS 78 M 10 32 16 21 36 8 54 4 160
GN 300.6-78-M10-40-AS 78 M 10 40 16 21 36 8 54 4 160
GN 300.6-78-M10-40-IS 78 M 10 40 16 21 36 8 54 4 163
GN 300.6-78-M10-50-AS 78 M 10 50 16 21 36 8 54 4 170
GN 300.6-78-M10-50-IS 78 M 10 50 16 21 36 8 54 4 167
GN 300.6-78-M10-63-AS 78 M 10 63 16 21 36 8 54 4 180
GN 300.6-78-M10-63-IS 78 M 10 63 16 21 36 8 54 4 174
GN 300.6-78-M10-80-AS 78 M 10 80 16 21 36 8 54 4 150
GN 300.6-78-M10-80-IS 78 M 10 80 16 21 36 8 54 4 150
GN 300.6-78-M12-20-AS 78 M 12 20 16 21 36 8 54 4 165
GN 300.6-78-M12-20-IS 78 M 12 20 16 21 36 8 54 4 162
GN 300.6-78-M12-25-AS 78 M 12 25 16 21 36 8 54 4 168
GN 300.6-78-M12-25-IS 78 M 12 25 16 21 36 8 54 4 165
GN 300.6-78-M12-32-AS 78 M 12 32 16 21 36 8 54 4 174
GN 300.6-78-M12-32-IS 78 M 12 32 16 21 36 8 54 4 171
GN 300.6-78-M12-40-AS 78 M 12 40 16 21 36 8 54 4 180
GN 300.6-78-M12-40-IS 78 M 12 40 16 21 36 8 54 4 177
GN 300.6-78-M12-50-AS 78 M 12 50 16 21 36 8 54 4 200
GN 300.6-78-M12-50-IS 78 M 12 50 16 21 36 8 54 4 184
GN 300.6-78-M12-63-AS 78 M 12 63 16 21 36 8 54 4 195
GN 300.6-78-M12-63-IS 78 M 12 63 16 21 36 8 54 4 192
GN 300.6-78-M12-80-AS 78 M 12 80 16 21 36 8 54 4 207
GN 300.6-78-M12-80-IS 78 M 12 80 16 21 36 8 54 4 204
GN 300.6-92-M10-20-AS 92 M 10 20 19 24 43 11 64 4 240
GN 300.6-92-M10-20-IS 92 M 10 20 19 24 43 11 64 4 240
GN 300.6-92-M10-25-AS 92 M 10 25 19 24 43 11 64 4 200
GN 300.6-92-M10-25-IS 92 M 10 25 19 24 43 11 64 4 220
GN 300.6-92-M10-32-AS 92 M 10 32 19 24 43 11 64 4 240
GN 300.6-92-M10-32-IS 92 M 10 32 19 24 43 11 64 4 241
GN 300.6-92-M10-40-AS 92 M 10 40 19 24 43 11 64 4 260
GN 300.6-92-M10-40-IS 92 M 10 40 19 24 43 11 64 4 246
GN 300.6-92-M10-50-AS 92 M 10 50 19 24 43 11 64 4 260
GN 300.6-92-M10-50-IS 92 M 10 50 19 24 43 11 64 4 250
GN 300.6-92-M10-63-AS 92 M 10 63 19 24 43 11 64 4 264
GN 300.6-92-M10-63-IS 92 M 10 63 19 24 43 11 64 4 260
GN 300.6-92-M10-80-AS 92 M 10 80 19 24 43 11 64 4 272
GN 300.6-92-M10-80-IS 92 M 10 80 19 24 43 11 64 4 230
GN 300.6-92-M12-20-AS 92 M 12 20 19 24 43 11 64 4 250
GN 300.6-92-M12-20-IS 92 M 12 20 19 24 43 11 64 4 240
GN 300.6-92-M12-25-AS 92 M 12 25 19 24 43 11 64 4 240
GN 300.6-92-M12-25-IS 92 M 12 25 19 24 43 11 64 4 210
GN 300.6-92-M12-32-AS 92 M 12 32 19 24 43 11 64 4 240
GN 300.6-92-M12-32-IS 92 M 12 32 19 24 43 11 64 4 280
GN 300.6-92-M12-40-AS 92 M 12 40 19 24 43 11 64 4 260
GN 300.6-92-M12-40-IS 92 M 12 40 19 24 43 11 64 4 220
GN 300.6-92-M12-50-AS 92 M 12 50 19 24 43 11 64 4 260
GN 300.6-92-M12-50-IS 92 M 12 50 19 24 43 11 64 4 262
GN 300.6-92-M12-63-AS 92 M 12 63 19 24 43 11 64 4 260
GN 300.6-92-M12-63-IS 92 M 12 63 19 24 43 11 64 4 280
GN 300.6-92-M12-80-AS 92 M 12 80 19 24 43 11 64 4 294
GN 300.6-92-M12-80-IS 92 M 12 80 19 24 43 11 64 4 250
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип AS: с наружным шестигранником
  • Тип IS: с внутренним шестигранником

Ручка

Закалённая нержавеющая сталь AISI CF-8

Полированная поверхность

Ввёртыш / фиксирующий винт

Нержавеющая сталь AISI 303

Нажимная пружина

Нержавеющая сталь AISI 301

Информация

Регулируемые ручки рычажного типа GN 300.6 идеально подходят для установки в ограниченном пространстве или в строго определённом положении. Ввёртыш присоединяется к ручке посредством зубцов, которые можно легко отсоединить.

При подъёме (оттягивании) ручки зубчатое соединение освобождается, и ручка рычажного типа может быть перенесена в любое требуемое положение. При отпускании ручки зубцы вновь автоматически сцепляются.

Геометрия типа AS спроектирована таким образом, чтобы предотвращать скопление пыли и упрощать очистку.

Техническая информация

Вопрос о продукции

Спросите о серии GN-300.6 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

GN-300.6 — Регулируемые ручки рычажного типа

Чертёж GN-300.6
