Серия GN 300.2

GN 300.2

Регулируемые ручки рычажного типа

Цинк, литье под давлением, втулка / болт с резьбой, сталь, цинковое покрытие

со втулкой

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 300.2

GN 300.2

GN 300.2

Регулируемые ручки рычажного типа

Цинк, литье под давлением, втулка / болт с резьбой, сталь, цинковое покрытие
GN-300.2

GN-300.2

Регулируемые ручки рычажного типа

Цинк, литье под давлением, втулка / болт с резьбой, сталь, цинковое покрытие

Изображения

GN 300.2 — Регулируемые ручки рычажного типа GN 300.2 — Регулируемые ручки рычажного типа GN 300.2 — Регулируемые ручки рычажного типа GN 300.2 — Регулируемые ручки рычажного типа GN 300.2 — Регулируемые ручки рычажного типа GN 300.2 — Регулируемые ручки рычажного типа

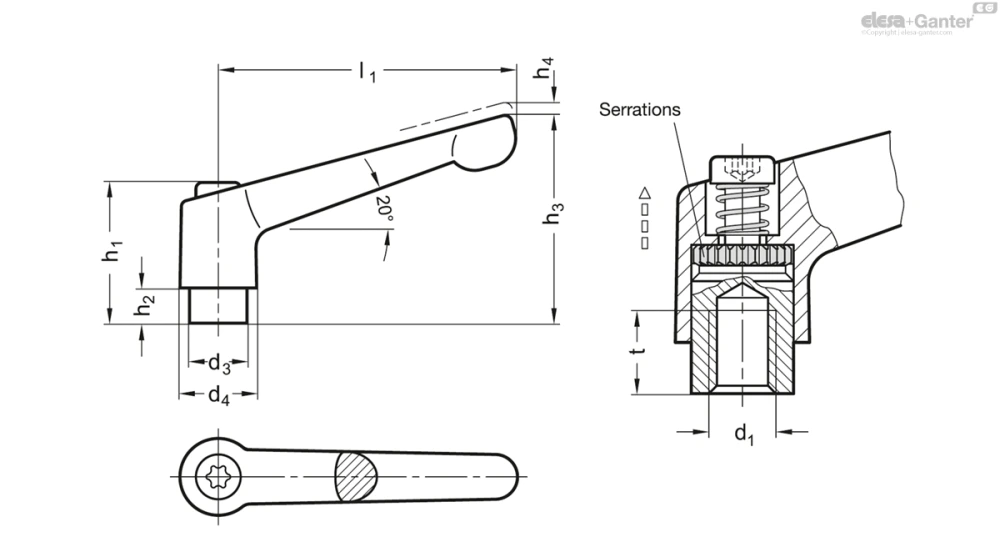

Схемы

Схема GN 300.2

GN 300.2

Таблица моделей — Регулируемые ручки рычажного типа

Артикул
В корзину
GN 300.2-22-M3-SW 22 M3 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M3-OS 22 M3 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M3-RS 22 M3 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M3-SR 22 M3 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M3-CR 22 M3 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M3-RH 22 M3 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M4-SW 22 M4 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M4-OS 22 M4 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M4-RS 22 M4 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M4-SR 22 M4 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M4-CR 22 M4 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M4-RH 22 M4 8 10.5 18.5 2 23 3 5 13
GN 300.2-22-M5-SW 22 M5 8 10.5 18.5 2 23 3 5 12
GN 300.2-22-M5-OS 22 M5 8 10.5 18.5 2 23 3 5 12
GN 300.2-22-M5-RS 22 M5 8 10.5 18.5 2 23 3 5 12
GN 300.2-22-M5-SR 22 M5 8 10.5 18.5 2 23 3 5 12
GN 300.2-22-M5-CR 22 M5 8 10.5 18.5 2 23 3 5 12
GN 300.2-22-M5-RH 22 M5 8 10.5 18.5 2 23 3 5 12
GN 300.2-30-M4-SW 30 M4 10 13 24.5 4 31 3.5 9 31
GN 300.2-30-M4-OS 30 M4 10 13 24.5 4 31 3.5 9 31
GN 300.2-30-M4-RS 30 M4 10 13 24.5 4 31 3.5 9 31
GN 300.2-30-M4-SR 30 M4 10 13 24.5 4 31 3.5 9 31
GN 300.2-30-M4-CR 30 M4 10 13 24.5 4 31 3.5 9 31
GN 300.2-30-M4-RH 30 M4 10 13 24.5 4 31 3.5 9 31
GN 300.2-30-M5-SW 30 M5 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M5-OS 30 M5 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M5-RS 30 M5 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M5-SR 30 M5 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M5-CR 30 M5 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M5-RH 30 M5 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M6-SW 30 M6 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M6-OS 30 M6 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M6-RS 30 M6 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M6-SR 30 M6 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M6-CR 30 M6 10 13 24.5 4 31 3.5 9 30
GN 300.2-30-M6-RH 30 M6 10 13 24.5 4 31 3.5 9 30
GN 300.2-45-M4-SW 45 M4 10 13 24.5 4 34 3.5 9 36
GN 300.2-45-M4-OS 45 M4 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M4-RS 45 M4 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M4-SR 45 M4 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M4-CR 45 M4 10 13 24.5 4 34 3.5 9 35
GN 300.2-45-M4-RH 45 M4 10 13 24.5 4 34 3.5 9 35
GN 300.2-45-M5-SW 45 M5 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M5-OS 45 M5 10 13 24.5 4 34 3.5 9 33
GN 300.2-45-M5-RS 45 M5 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M5-SR 45 M5 10 13 24.5 4 34 3.5 9 33
GN 300.2-45-M5-CR 45 M5 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M5-RH 45 M5 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M6-SW 45 M6 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M6-OS 45 M6 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M6-RS 45 M6 10 13 24.5 4 34 3.5 9 33
GN 300.2-45-M6-SR 45 M6 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M6-CR 45 M6 10 13 24.5 4 34 3.5 9 34
GN 300.2-45-M6-RH 45 M6 10 13 24.5 4 34 3.5 9 34
GN 300.2-63-M6-SW 63 M6 13.5 17.5 31 6.5 45 4 11 76
GN 300.2-63-M6-OS 63 M6 13.5 17.5 31 6.5 45 4 11 76
GN 300.2-63-M6-RS 63 M6 13.5 17.5 31 6.5 45 4 11 76
GN 300.2-63-M6-SR 63 M6 13.5 17.5 31 6.5 45 4 11 76
GN 300.2-63-M6-CR 63 M6 13.5 17.5 31 6.5 45 4 11 76
GN 300.2-63-M6-RH 63 M6 13.5 17.5 31 6.5 45 4 11 76
GN 300.2-63-M8-SW 63 M8 13.5 17.5 31 6.5 45 4 11 75
GN 300.2-63-M8-OS 63 M8 13.5 17.5 31 6.5 45 4 11 75
GN 300.2-63-M8-RS 63 M8 13.5 17.5 31 6.5 45 4 11 75
GN 300.2-63-M8-SR 63 M8 13.5 17.5 31 6.5 45 4 11 75
GN 300.2-63-M8-CR 63 M8 13.5 17.5 31 6.5 45 4 11 75
GN 300.2-63-M8-RH 63 M8 13.5 17.5 31 6.5 45 4 11 75
GN 300.2-78-M8-SW 78 M8 16 21 36 8 54 4 14 123
GN 300.2-78-M8-OS 78 M8 16 21 36 8 54 4 14 123
GN 300.2-78-M8-RS 78 M8 16 21 36 8 54 4 14 123
GN 300.2-78-M8-SR 78 M8 16 21 36 8 54 4 14 123
GN 300.2-78-M8-CR 78 M8 16 21 36 8 54 4 14 123
GN 300.2-78-M8-RH 78 M8 16 21 36 8 54 4 14 123
GN 300.2-78-M10-SW 78 M10 16 21 36 8 54 4 14 120
GN 300.2-78-M10-OS 78 M10 16 21 36 8 54 4 14 120
GN 300.2-78-M10-RS 78 M10 16 21 36 8 54 4 14 120
GN 300.2-78-M10-SR 78 M10 16 21 36 8 54 4 14 120
GN 300.2-78-M10-CR 78 M10 16 21 36 8 54 4 14 120
GN 300.2-78-M10-RH 78 M10 16 21 36 8 54 4 14 120
GN 300.2-92-M10-SW 92 M10 19 24 43 11 64 4 17 187
GN 300.2-92-M10-OS 92 M10 19 24 43 11 64 4 17 187
GN 300.2-92-M10-RS 92 M10 19 24 43 11 64 4 17 187
GN 300.2-92-M10-SR 92 M10 19 24 43 11 64 4 17 187
GN 300.2-92-M10-CR 92 M10 19 24 43 11 64 4 17 187
GN 300.2-92-M10-RH 92 M10 19 24 43 11 64 4 17 187
GN 300.2-92-M12-SW 92 M12 19 24 43 11 64 4 17 174
GN 300.2-92-M12-OS 92 M12 19 24 43 11 64 4 17 181
GN 300.2-92-M12-RS 92 M12 19 24 43 11 64 4 17 181
GN 300.2-92-M12-SR 92 M12 19 24 43 11 64 4 17 181
GN 300.2-92-M12-CR 92 M12 19 24 43 11 64 4 17 181
GN 300.2-92-M12-RH 92 M12 19 24 43 11 64 4 17 181
GN 300.2-108-M12-SW 108 M12 23 30 50.5 12 75 5 22 305
GN 300.2-108-M12-OS 108 M12 23 30 50.5 12 75 5 22 305
GN 300.2-108-M12-RS 108 M12 23 30 50.5 12 75 5 22 305
GN 300.2-108-M12-SR 108 M12 23 30 50.5 12 75 5 22 305
GN 300.2-108-M12-CR 108 M12 23 30 50.5 12 75 5 22 305
GN 300.2-108-M12-RH 108 M12 23 30 50.5 12 75 5 22 305
GN 300.2-108-M16-SW 108 M16 23 30 50.5 12 75 5 22 289
GN 300.2-108-M16-OS 108 M16 23 30 50.5 12 75 5 22 289
GN 300.2-108-M16-RS 108 M16 23 30 50.5 12 75 5 22 289
GN 300.2-108-M16-SR 108 M16 23 30 50.5 12 75 5 22 289
GN 300.2-108-M16-CR 108 M16 23 30 50.5 12 75 5 22 289
GN 300.2-108-M16-RH 108 M16 23 30 50.5 12 75 5 22 289
3D-модель Технические данные (PDF)

Характеристики

Рукоятка

Цинк, литьё под давлением

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

оранжевый цвет, RAL 2004, текстурированная отделка OS

красный цвет, RAL 3000, текстурированная отделка RS

серебристый цвет, RAL 9006, текстурированная отделка SR

хромирование CR

без покрытия, гладкая шлифовка RH

Вариант исполнения со втулкой

Втулка и фиксирующий винт

Сталь

гальванически оцинкована с голубой пассивацией

Вариант исполнения с резьбовым стержнем

Резьбовой стержень и фиксирующий винт

Сталь

гальванически оцинкована с голубой пассивацией

Информация

Регулируемые ручки рычажного типа GN 300.2 идеально подходят для установки в ограниченном пространстве или в строго определенном положении.Центральная вставка присоединяется к рычагу посредством зубцов, которые можно легко отсоединить.

Потяните за рукоятку, зубцы расцепятся, появится возможность повернуть ее в наиболее удобное для прижатия положение. При отпускании ручки зубцы автоматически сцепляются.

Техническая информация
