Серия GN 288

GN 288

Поворотные зажимы с основанием

Алюминий

Поворотные зажимы с основанием

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 288 — Поворотные зажимы с основанием GN 288 — Поворотные зажимы с основанием GN 288 — Поворотные зажимы с основанием

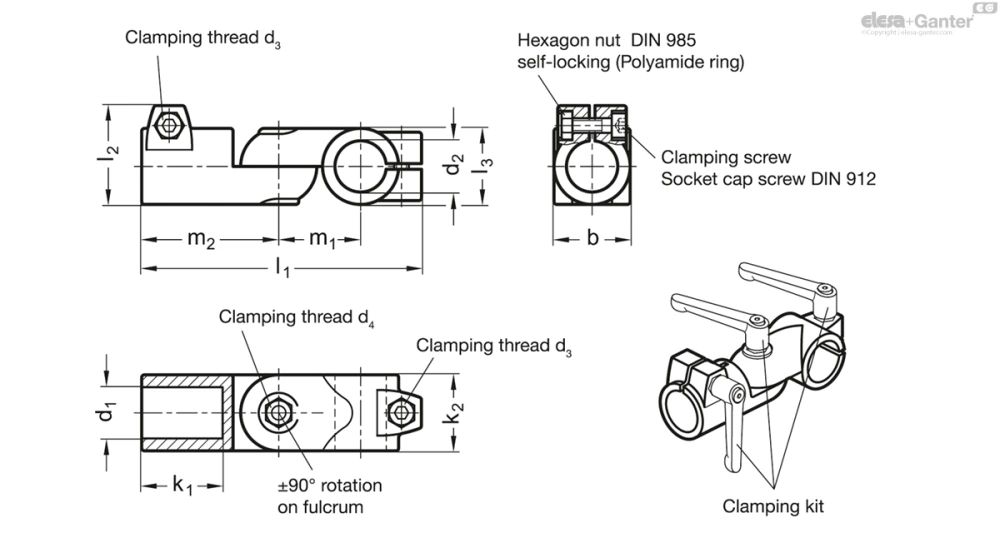

Схемы

Схема GN 288

GN 288

Таблица моделей — Поворотные зажимы с основанием

Артикул
В корзину
GN 288-B20-B20-S-2-BL B 20 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 410
GN 288-B20-B20-S-2-SW B 20 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 410
GN 288-B20-B25-S-2-BL B 20 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 390
GN 288-B20-B25-S-2-SW B 20 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 390
GN 288-B20-B30-S-2-BL B 20 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 380
GN 288-B20-B30-S-2-SW B 20 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 380
GN 288-B25-B20-S-2-BL B 25 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B20-S-2-SW B 25 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B25-S-2-BL B 25 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B25-S-2-SW B 25 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B30-S-2-BL B 25 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B30-S-2-SW B 25 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B30-B20-S-2-BL B 30 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 288-B30-B20-S-2-SW B 30 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 288-B30-B25-S-2-BL B 30 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 340
GN 288-B30-B25-S-2-SW B 30 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 340
GN 288-B30-B30-S-2-BL B 30 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 288-B30-B30-S-2-SW B 30 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 288-B40-B40-S-2-BL B 40 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 288-B40-B40-S-2-SW B 40 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 288-B40-B42-S-2-BL B 40 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1510
GN 288-B40-B42-S-2-SW B 40 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1510
GN 288-B40-B45-S-2-BL B 40 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 288-B40-B45-S-2-SW B 40 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 288-B40-B48-S-2-BL B 40 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 288-B40-B48-S-2-SW B 40 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 288-B40-B50-S-2-BL B 40 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1490
GN 288-B40-B50-S-2-SW B 40 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1490
GN 288-B42-B40-S-2-BL B 42 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1470
GN 288-B42-B40-S-2-SW B 42 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1470
GN 288-B42-B42-S-2-BL B 42 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1465
GN 288-B42-B42-S-2-SW B 42 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1465
GN 288-B42-B45-S-2-BL B 42 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1460
GN 288-B42-B45-S-2-SW B 42 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1460
GN 288-B42-B48-S-2-BL B 42 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1455
GN 288-B42-B48-S-2-SW B 42 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1455
GN 288-B42-B50-S-2-BL B 42 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1450
GN 288-B42-B50-S-2-SW B 42 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1450
GN 288-B45-B40-S-2-BL B 45 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1410
GN 288-B45-B40-S-2-SW B 45 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1410
GN 288-B45-B42-S-2-BL B 45 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1405
GN 288-B45-B42-S-2-SW B 45 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1405
GN 288-B45-B45-S-2-BL B 45 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 288-B45-B45-S-2-SW B 45 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 288-B45-B48-S-2-BL B 45 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1395
GN 288-B45-B48-S-2-SW B 45 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1395
GN 288-B45-B50-S-2-BL B 45 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1390
GN 288-B45-B50-S-2-SW B 45 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1390
GN 288-B48-B40-S-2-BL B 48 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 288-B48-B40-S-2-SW B 48 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 288-B48-B42-S-2-BL B 48 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1265
GN 288-B48-B42-S-2-SW B 48 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1265
GN 288-B48-B45-S-2-BL B 48 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1260
GN 288-B48-B45-S-2-SW B 48 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1260
GN 288-B48-B48-S-2-BL B 48 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1300
GN 288-B48-B48-S-2-SW B 48 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1300
GN 288-B48-B50-S-2-BL B 48 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1295
GN 288-B48-B50-S-2-SW B 48 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1295
GN 288-B50-B40-S-2-BL B 50 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B40-S-2-SW B 50 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B42-S-2-BL B 50 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B42-S-2-SW B 50 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B45-S-2-BL B 50 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 288-B50-B45-S-2-SW B 50 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 288-B50-B48-S-2-BL B 50 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1265
GN 288-B50-B48-S-2-SW B 50 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1265
GN 288-B50-B50-S-2-BL B 50 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B50-S-2-SW B 50 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B20-B20-T-2-BL B 20 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 410
GN 288-B20-B20-T-2-SW B 20 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 410
GN 288-B20-B25-T-2-BL B 20 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 390
GN 288-B20-B25-T-2-SW B 20 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 390
GN 288-B20-B30-T-2-BL B 20 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 380
GN 288-B20-B30-T-2-SW B 20 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 380
GN 288-B25-B20-T-2-BL B 25 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B20-T-2-SW B 25 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B25-T-2-BL B 25 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B25-T-2-SW B 25 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B30-T-2-BL B 25 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B25-B30-T-2-SW B 25 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 288-B30-B20-T-2-BL B 30 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 288-B30-B20-T-2-SW B 30 B 20 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 288-B30-B25-T-2-BL B 30 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 340
GN 288-B30-B25-T-2-SW B 30 B 25 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 340
GN 288-B30-B30-T-2-BL B 30 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 288-B30-B30-T-2-SW B 30 B 30 40 M 8 M 8 42.5 40 147 52 40 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 288-B40-B40-T-2-BL B 40 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 288-B40-B40-T-2-SW B 40 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 288-B40-B42-T-2-BL B 40 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1510
GN 288-B40-B42-T-2-SW B 40 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1510
GN 288-B40-B45-T-2-BL B 40 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 288-B40-B45-T-2-SW B 40 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 288-B40-B48-T-2-BL B 40 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 288-B40-B48-T-2-SW B 40 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 288-B40-B50-T-2-BL B 40 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1490
GN 288-B40-B50-T-2-SW B 40 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1490
GN 288-B42-B40-T-2-BL B 42 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1470
GN 288-B42-B40-T-2-SW B 42 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1470
GN 288-B42-B42-T-2-BL B 42 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1465
GN 288-B42-B42-T-2-SW B 42 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1465
GN 288-B42-B45-T-2-BL B 42 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1460
GN 288-B42-B45-T-2-SW B 42 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1460
GN 288-B42-B48-T-2-BL B 42 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1455
GN 288-B42-B48-T-2-SW B 42 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1455
GN 288-B42-B50-T-2-BL B 42 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1450
GN 288-B42-B50-T-2-SW B 42 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1450
GN 288-B45-B40-T-2-BL B 45 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1410
GN 288-B45-B40-T-2-SW B 45 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1410
GN 288-B45-B42-T-2-BL B 45 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1405
GN 288-B45-B42-T-2-SW B 45 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1405
GN 288-B45-B45-T-2-BL B 45 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 288-B45-B45-T-2-SW B 45 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 288-B45-B48-T-2-BL B 45 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1395
GN 288-B45-B48-T-2-SW B 45 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1395
GN 288-B45-B50-T-2-BL B 45 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1390
GN 288-B45-B50-T-2-SW B 45 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1390
GN 288-B48-B40-T-2-BL B 48 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 288-B48-B40-T-2-SW B 48 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 288-B48-B42-T-2-BL B 48 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1265
GN 288-B48-B42-T-2-SW B 48 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1265
GN 288-B48-B45-T-2-BL B 48 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1260
GN 288-B48-B45-T-2-SW B 48 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1260
GN 288-B48-B48-T-2-BL B 48 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1300
GN 288-B48-B48-T-2-SW B 48 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1300
GN 288-B48-B50-T-2-BL B 48 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1295
GN 288-B48-B50-T-2-SW B 48 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1295
GN 288-B50-B40-T-2-BL B 50 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B40-T-2-SW B 50 B 40 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B42-T-2-BL B 50 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B42-T-2-SW B 50 B 42 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B45-T-2-BL B 50 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 288-B50-B45-T-2-SW B 50 B 45 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 288-B50-B48-T-2-BL B 50 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1265
GN 288-B50-B48-T-2-SW B 50 B 48 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1265
GN 288-B50-B50-T-2-BL B 50 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
GN 288-B50-B50-T-2-SW B 50 B 50 65 M 10 M 10 74 65 230 77.5 65 70 115 GN 911-M10-55 GN 911-M10-63 1275
3D-модель Технические данные (PDF)

Характеристики

Артикул

№ 2: с тремя зажимными винтами из нержавеющей стали DIN 912

Типы

  • Тип S: плавная регулировка
  • Тип T: регулировка на 15° – разделение (насечка)

Алюминий

с пластиковым покрытием

чёрный цвет RAL 9005, текстурированная отделка поверхностиSW

бесцветный BL

матовая дробеструйная обработка

Зажимные отверстия механически обработаны

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Информация

Поворотные зажимы GN 288 представляют собой сборку из поворотных зажимов GN 276  и GN 278  для создания вращающихся зажимов.

Для типа с плавной регулировкой (тип S) используются поворотные зажимы с центрирующим буртиком. Благодаря одинаковой ширине стяжки “b” все отверстия „d1 / d2" допускают необходимые комбинации.

Рабочие отверстия подвергались механической обработке и предназначены для конструкционных труб GN 990  или DIN 2391, DIN 2395 и DIN 2462 соответственно.

Это стандартные зажимные винты с торцевой головкой с шестигранным углублением DIN 912. Они могут быть заменены переставным зажимным рычагом  GN 911  ( см. таблицу с размерами).

Аксессуары

  • Зажимные втулки  GN 911

Техническая информация

Вопрос о продукции

Спросите о серии GN 288 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 131-AL — Двусторонние зажимы

GN 131-AL

Двусторонние зажимы

Алюминий/нержавеющая сталь

Алюминий
GN 131-NI — Двусторонние зажимы

GN 131-NI

Двусторонние зажимы

Алюминий/нержавеющая сталь

Нержавеющая сталь
GN 132 — Двусторонние зажимы

GN 132

Двусторонние зажимы

Алюминий

Двусторонние зажимы
GN 132.5-A — Двусторонние зажимы

GN 132.5-A

Двусторонние зажимы

Нержавеющая сталь

Без уплотнений
GN 132.5-B — Двусторонние зажимы

GN 132.5-B

Двусторонние зажимы

Нержавеющая сталь

С уплотнениями
GN 133 — Двусторонние зажимы

GN 133

Двусторонние зажимы

Алюминий, неодинаковые размеры отверстия d 1 / d 2

Двусторонние зажимы
GN 134-B-B — Двусторонние зажимы

GN 134-B-B

Двусторонние зажимы

Алюминий, многокомпонентная сборка

Отверстие-Отверстие
GN 134-B-S — Двусторонние зажимы

GN 134-B-S

Двусторонние зажимы

Алюминий, многокомпонентная сборка

Отверстие-Квадратная форма

Артикул модели

GN 288 — Поворотные зажимы с основанием

Чертёж GN 288
