Серия GN 286

GN 286

Поворотные зажимы с основанием

Алюминий

Поворотные зажимы с основанием

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 286 — Поворотные зажимы с основанием GN 286 — Поворотные зажимы с основанием GN 286 — Поворотные зажимы с основанием

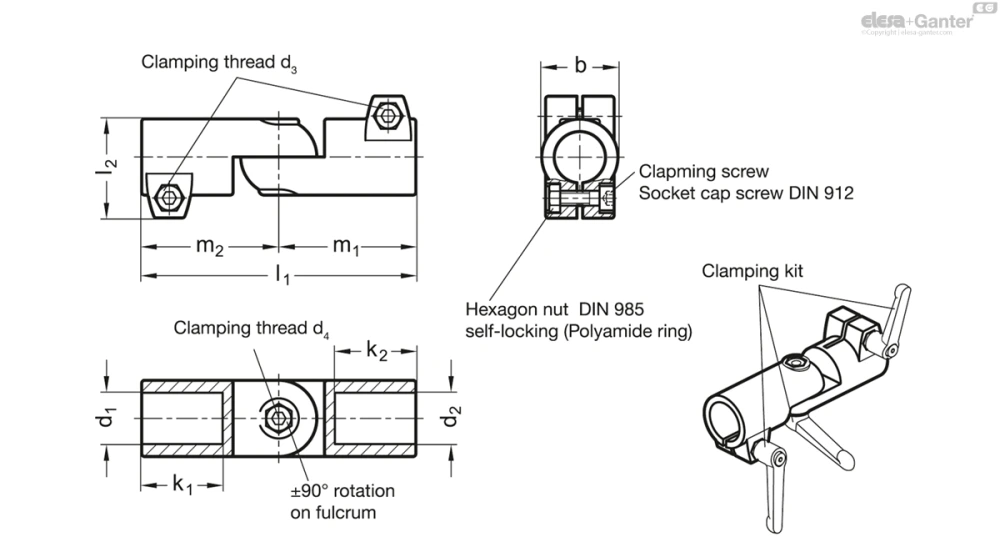

Схемы

Схема GN 286

GN 286

Таблица моделей — Поворотные зажимы с основанием

Артикул
В корзину
GN 286-B20-B20-S-2-BL B 20 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B20-B20-S-2-SW B 20 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B20-B25-S-2-BL B 20 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B20-B25-S-2-SW B 20 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B20-B30-S-2-BL B 20 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 435
GN 286-B20-B30-S-2-SW B 20 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 435
GN 286-B25-B20-S-2-BL B 25 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 435
GN 286-B25-B20-S-2-SW B 25 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 435
GN 286-B25-B25-S-2-BL B 25 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 380
GN 286-B25-B25-S-2-SW B 25 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 380
GN 286-B25-B30-S-2-BL B 25 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B25-B30-S-2-SW B 25 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B20-S-2-BL B 30 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B20-S-2-SW B 30 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B25-S-2-BL B 30 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B25-S-2-SW B 30 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B30-S-2-BL B 30 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 340
GN 286-B30-B30-S-2-SW B 30 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 340
GN 286-B40-B40-S-2-BL B 40 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B40-B40-S-2-SW B 40 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B40-B42-S-2-BL B 40 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1558
GN 286-B40-B42-S-2-SW B 40 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1558
GN 286-B40-B45-S-2-BL B 40 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B45-S-2-SW B 40 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B48-S-2-BL B 40 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B48-S-2-SW B 40 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B50-S-2-BL B 40 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B50-S-2-SW B 40 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B42-B40-S-2-BL B 42 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1560
GN 286-B42-B40-S-2-SW B 42 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1560
GN 286-B42-B42-S-2-BL B 42 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B42-B42-S-2-SW B 42 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B42-B45-S-2-BL B 42 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B42-B45-S-2-SW B 42 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B42-B48-S-2-BL B 42 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1460
GN 286-B42-B48-S-2-SW B 42 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1460
GN 286-B42-B50-S-2-BL B 42 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1435
GN 286-B42-B50-S-2-SW B 42 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1435
GN 286-B45-B40-S-2-BL B 45 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1520
GN 286-B45-B40-S-2-SW B 45 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1520
GN 286-B45-B42-S-2-BL B 45 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B45-B42-S-2-SW B 45 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B45-B45-S-2-BL B 45 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B45-B45-S-2-SW B 45 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B45-B48-S-2-BL B 45 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1420
GN 286-B45-B48-S-2-SW B 45 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1420
GN 286-B45-B50-S-2-BL B 45 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1395
GN 286-B45-B50-S-2-SW B 45 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1395
GN 286-B48-B40-S-2-BL B 48 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1510
GN 286-B48-B40-S-2-SW B 48 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1510
GN 286-B48-B42-S-2-BL B 48 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B48-B42-S-2-SW B 48 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B48-B45-S-2-BL B 48 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B48-B45-S-2-SW B 48 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B48-B48-S-2-BL B 48 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B48-B48-S-2-SW B 48 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B48-B50-S-2-BL B 48 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1370
GN 286-B48-B50-S-2-SW B 48 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1370
GN 286-B50-B40-S-2-BL B 50 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1466
GN 286-B50-B40-S-2-SW B 50 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1466
GN 286-B50-B42-S-2-BL B 50 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1456
GN 286-B50-B42-S-2-SW B 50 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1456
GN 286-B50-B45-S-2-BL B 50 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1406
GN 286-B50-B45-S-2-SW B 50 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1406
GN 286-B50-B48-S-2-BL B 50 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1366
GN 286-B50-B48-S-2-SW B 50 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1366
GN 286-B50-B50-S-2-BL B 50 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1250
GN 286-B50-B50-S-2-SW B 50 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1250
GN 286-B20-B20-T-2-BL B 20 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B20-B20-T-2-SW B 20 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B20-B25-T-2-BL B 20 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B20-B25-T-2-SW B 20 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B20-B30-T-2-BL B 20 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 435
GN 286-B20-B30-T-2-SW B 20 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 435
GN 286-B25-B20-T-2-BL B 25 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B25-B20-T-2-SW B 25 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 400
GN 286-B25-B25-T-2-BL B 25 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 380
GN 286-B25-B25-T-2-SW B 25 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 380
GN 286-B25-B30-T-2-BL B 25 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B25-B30-T-2-SW B 25 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B20-T-2-BL B 30 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B20-T-2-SW B 30 B 20 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B25-T-2-BL B 30 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B25-T-2-SW B 30 B 25 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 430
GN 286-B30-B30-T-2-BL B 30 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 340
GN 286-B30-B30-T-2-SW B 30 B 30 40 M 8 M 8 42.5 42.5 144 52 72 72 GN 911-M8-32 GN 911-M8-35 340
GN 286-B40-B40-T-2-BL B 40 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B40-B40-T-2-SW B 40 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B40-B42-T-2-BL B 40 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1558
GN 286-B40-B42-T-2-SW B 40 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1558
GN 286-B40-B45-T-2-BL B 40 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B45-T-2-SW B 40 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B48-T-2-BL B 40 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B48-T-2-SW B 40 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B50-T-2-BL B 40 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B40-B50-T-2-SW B 40 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1355
GN 286-B42-B40-T-2-BL B 42 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1570
GN 286-B42-B40-T-2-SW B 42 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1570
GN 286-B42-B42-T-2-BL B 42 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B42-B42-T-2-SW B 42 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B42-B45-T-2-BL B 42 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B42-B45-T-2-SW B 42 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B42-B48-T-2-BL B 42 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1460
GN 286-B42-B48-T-2-SW B 42 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1460
GN 286-B42-B50-T-2-BL B 42 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1435
GN 286-B42-B50-T-2-SW B 42 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1435
GN 286-B45-B40-T-2-BL B 45 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1530
GN 286-B45-B40-T-2-SW B 45 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1530
GN 286-B45-B42-T-2-BL B 45 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1515
GN 286-B45-B42-T-2-SW B 45 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1515
GN 286-B45-B45-T-2-BL B 45 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B45-B45-T-2-SW B 45 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B45-B48-T-2-BL B 45 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1420
GN 286-B45-B48-T-2-SW B 45 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1420
GN 286-B45-B50-T-2-BL B 45 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1395
GN 286-B45-B50-T-2-SW B 45 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1395
GN 286-B48-B40-T-2-BL B 48 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1510
GN 286-B48-B40-T-2-SW B 48 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1510
GN 286-B48-B42-T-2-BL B 48 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1510
GN 286-B48-B42-T-2-SW B 48 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1510
GN 286-B48-B45-T-2-BL B 48 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1421
GN 286-B48-B45-T-2-SW B 48 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1500
GN 286-B48-B48-T-2-BL B 48 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B48-B48-T-2-SW B 48 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1540
GN 286-B48-B50-T-2-BL B 48 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1370
GN 286-B48-B50-T-2-SW B 48 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1370
GN 286-B50-B40-T-2-BL B 50 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1471
GN 286-B50-B40-T-2-SW B 50 B 40 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1471
GN 286-B50-B42-T-2-BL B 50 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1456
GN 286-B50-B42-T-2-SW B 50 B 42 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1456
GN 286-B50-B45-T-2-BL B 50 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1416
GN 286-B50-B45-T-2-SW B 50 B 45 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1416
GN 286-B50-B48-T-2-BL B 50 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1366
GN 286-B50-B48-T-2-SW B 50 B 48 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1366
GN 286-B50-B50-T-2-BL B 50 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1250
GN 286-B50-B50-T-2-SW B 50 B 50 65 M 10 M 10 74 74 230 77.5 115 115 GN 911-M10-55 GN 911-M10-63 1250
3D-модель Технические данные (PDF)

Характеристики

Артикул

№ 2: с тремя зажимными винтами из нержавеющей стали DIN 912

Types

  • Тип S: плавная регулировка
  • Тип T: регулировка на 15° – разделение (насечка)

Алюминий

с пластиковым покрытием

чёрный цвет RAL 9005, фактурная отделка SW

бесцветный BL

матовая отделка, дробеструйная обработка

Зажимные отверстия механически обработаны

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Информация

Поворотные зажимы GN 286 представляют собой сборку из поворотных зажимов GN 276  поворотных зажимов.

Для типа с плавной регулировкой (тип S) используются поворотные зажимы с центрирующим буртиком. Благодаря одинаковой ширине стяжки “b” все отверстия „d1 / d2" допускают необходимые комбинации.

Рабочее отверстие поворотного зажима подвергалось механической обработке и предназначено для конструкционных труб  GN 990  или DIN 2391, DIN 2395 и DIN 2462, соответственно.

Это стандартные зажимные винты с торцевой головкой с шестигранным углублением DIN 912. Они могут быть заменены переставными зажимными рычагами  GN 911 (см. таблицу с размерами).

Аксессуары

  • Зажимные втулки GN 911

Техническая информация

Вопрос о продукции

Спросите о серии GN 286 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 131-AL — Двусторонние зажимы

GN 131-AL

Двусторонние зажимы

Алюминий/нержавеющая сталь

Алюминий
GN 131-NI — Двусторонние зажимы

GN 131-NI

Двусторонние зажимы

Алюминий/нержавеющая сталь

Нержавеющая сталь
GN 132 — Двусторонние зажимы

GN 132

Двусторонние зажимы

Алюминий

Двусторонние зажимы
GN 132.5-A — Двусторонние зажимы

GN 132.5-A

Двусторонние зажимы

Нержавеющая сталь

Без уплотнений

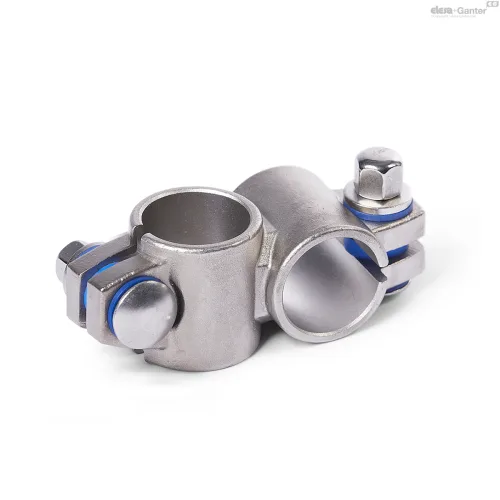

GN 132.5-B — Двусторонние зажимы

GN 132.5-B

Двусторонние зажимы

Нержавеющая сталь

С уплотнениями
GN 133 — Двусторонние зажимы

GN 133

Двусторонние зажимы

Алюминий, неодинаковые размеры отверстия d 1 / d 2

Двусторонние зажимы

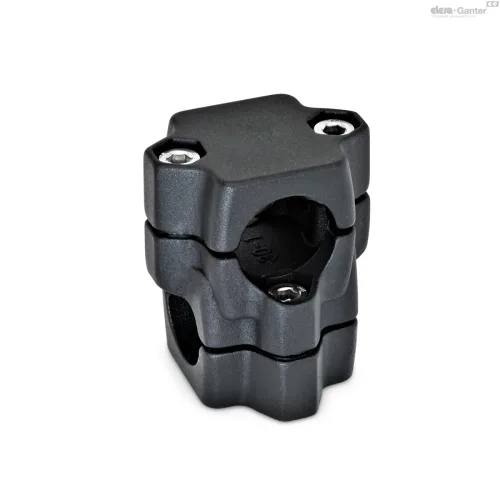

GN 134-B-B — Двусторонние зажимы

GN 134-B-B

Двусторонние зажимы

Алюминий, многокомпонентная сборка

Отверстие-Отверстие
GN 134-B-S — Двусторонние зажимы

GN 134-B-S

Двусторонние зажимы

Алюминий, многокомпонентная сборка

Отверстие-Квадратная форма

Артикул модели

GN 286 — Поворотные зажимы с основанием

Чертёж GN 286
