Серия GN 284

GN 284

Поворотные зажимы с основанием

Алюминий

Поворотные зажимы с основанием

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 284 — Поворотные зажимы с основанием GN 284 — Поворотные зажимы с основанием GN 284 — Поворотные зажимы с основанием

Схемы

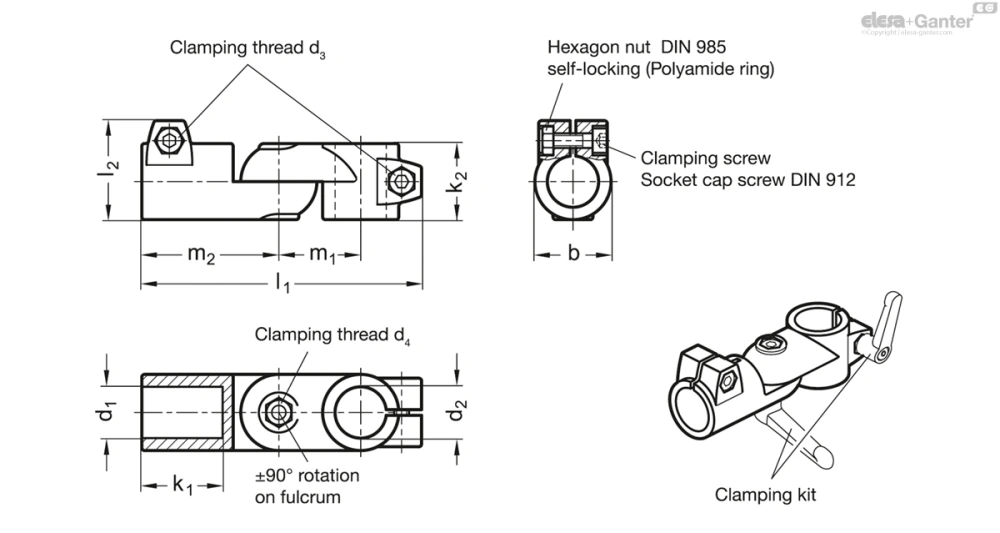

Схема GN 284

GN 284

Таблица моделей — Поворотные зажимы с основанием

Артикул
В корзину
GN 284-B20-B20-S-2-BL B 20 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 410
GN 284-B20-B20-S-2-SW B 20 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 410
GN 284-B20-B25-S-2-BL B 20 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B20-B25-S-2-SW B 20 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B20-B30-S-2-BL B 20 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 400
GN 284-B20-B30-S-2-SW B 20 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 400
GN 284-B25-B20-S-2-BL B 25 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B25-B20-S-2-SW B 25 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B25-B25-S-2-BL B 25 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 284-B25-B25-S-2-SW B 25 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 375
GN 284-B25-B30-S-2-BL B 25 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B25-B30-S-2-SW B 25 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B30-B20-S-2-BL B 30 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B30-B20-S-2-SW B 30 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B30-B25-S-2-BL B 30 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B30-B25-S-2-SW B 30 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 405
GN 284-B30-B30-S-2-BL B 30 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 284-B30-B30-S-2-SW B 30 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GN 911-M8-35 325
GN 284-B40-B40-S-2-BL B 40 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1510
GN 284-B40-B40-S-2-SW B 40 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1510
GN 284-B40-B42-S-2-BL B 40 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B42-S-2-SW B 40 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B45-S-2-BL B 40 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B45-S-2-SW B 40 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B48-S-2-BL B 40 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B48-S-2-SW B 40 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B50-S-2-BL B 40 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B50-S-2-SW B 40 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B42-B40-S-2-BL B 42 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1485
GN 284-B42-B40-S-2-SW B 42 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1485
GN 284-B42-B42-S-2-BL B 42 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1470
GN 284-B42-B42-S-2-SW B 42 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1470
GN 284-B42-B45-S-2-BL B 42 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1435
GN 284-B42-B45-S-2-SW B 42 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1435
GN 284-B42-B48-S-2-BL B 42 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1410
GN 284-B42-B48-S-2-SW B 42 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1410
GN 284-B42-B50-S-2-BL B 42 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1370
GN 284-B42-B50-S-2-SW B 42 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1370
GN 284-B45-B40-S-2-BL B 45 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B45-B40-S-2-SW B 45 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B45-B42-S-2-BL B 45 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B45-B42-S-2-SW B 45 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B45-B45-S-2-BL B 45 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B45-B45-S-2-SW B 45 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B45-B48-S-2-BL B 45 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1355
GN 284-B45-B48-S-2-SW B 45 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1355
GN 284-B45-B50-S-2-BL B 45 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B45-B50-S-2-SW B 45 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B48-B40-S-2-BL B 48 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B40-S-2-SW B 48 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B42-S-2-BL B 48 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B42-S-2-SW B 48 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B45-S-2-BL B 48 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B45-S-2-SW B 48 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B48-S-2-BL B 48 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1350
GN 284-B48-B48-S-2-SW B 48 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1350
GN 284-B48-B50-S-2-BL B 48 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B50-S-2-SW B 48 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B50-B40-S-2-BL B 50 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B40-S-2-SW B 50 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B42-S-2-BL B 50 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B42-S-2-SW B 50 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B45-S-2-BL B 50 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B45-S-2-SW B 50 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B48-S-2-BL B 50 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B48-S-2-SW B 50 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B50-S-2-BL B 50 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 284-B50-B50-S-2-SW B 50 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 284-B20-B20-T-2-BL B 20 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 410
GN 284-B20-B20-T-2-SW B 20 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 410
GN 284-B20-B25-T-2-BL B 20 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B20-B25-T-2-SW B 20 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B20-B30-T-2-BL B 20 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 400
GN 284-B20-B30-T-2-SW B 20 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 400
GN 284-B25-B20-T-2-BL B 25 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B25-B20-T-2-SW B 25 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B25-B25-T-2-BL B 25 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 375
GN 284-B25-B25-T-2-SW B 25 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 375
GN 284-B25-B30-T-2-BL B 25 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B25-B30-T-2-SW B 25 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B30-B20-T-2-BL B 30 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B30-B20-T-2-SW B 30 B 20 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B30-B25-T-2-BL B 30 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B30-B25-T-2-SW B 30 B 25 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 405
GN 284-B30-B30-T-2-BL B 30 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 325
GN 284-B30-B30-T-2-SW B 30 B 30 40 M 8 M 8 42.5 40 147 52 43 72 GN 911-M8-32 GM 911-M8-35 325
GN 284-B40-B40-T-2-BL B 40 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1510
GN 284-B40-B40-T-2-SW B 40 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1510
GN 284-B40-B42-T-2-BL B 40 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B42-T-2-SW B 40 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B45-T-2-BL B 40 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B45-T-2-SW B 40 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B48-T-2-BL B 40 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B48-T-2-SW B 40 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B50-T-2-BL B 40 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B40-B50-T-2-SW B 40 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1500
GN 284-B42-B40-T-2-BL B 42 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1485
GN 284-B42-B40-T-2-SW B 42 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1485
GN 284-B42-B42-T-2-BL B 42 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1470
GN 284-B42-B42-T-2-SW B 42 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1470
GN 284-B42-B45-T-2-BL B 42 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1435
GN 284-B42-B45-T-2-SW B 42 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1435
GN 284-B42-B48-T-2-BL B 42 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1410
GN 284-B42-B48-T-2-SW B 42 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1410
GN 284-B42-B50-T-2-BL B 42 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1370
GN 284-B42-B50-T-2-SW B 42 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1370
GN 284-B45-B40-T-2-BL B 45 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B45-B40-T-2-SW B 45 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B45-B42-T-2-BL B 45 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B45-B42-T-2-SW B 45 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B45-B45-T-2-BL B 45 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B45-B45-T-2-SW B 45 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B45-B48-T-2-BL B 45 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1355
GN 284-B45-B48-T-2-SW B 45 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1355
GN 284-B45-B50-T-2-BL B 45 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B45-B50-T-2-SW B 45 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B48-B40-T-2-BL B 48 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B40-T-2-SW B 48 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B42-T-2-BL B 48 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B42-T-2-SW B 48 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B45-T-2-BL B 48 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B45-T-2-SW B 48 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B48-T-2-BL B 48 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1350
GN 284-B48-B48-T-2-SW B 48 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1350
GN 284-B48-B50-T-2-BL B 48 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B48-B50-T-2-SW B 48 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1400
GN 284-B50-B40-T-2-BL B 50 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B40-T-2-SW B 50 B 40 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B42-T-2-BL B 50 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B42-T-2-SW B 50 B 42 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B45-T-2-BL B 50 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B45-T-2-SW B 50 B 45 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B48-T-2-BL B 50 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B48-T-2-SW B 50 B 48 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1380
GN 284-B50-B50-T-2-BL B 50 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1270
GN 284-B50-B50-T-2-SW B 50 B 50 65 M 10 M 10 74 65 230 77.5 70 115 GN 911-M10-55 GN 911-M10-63 1270
3D-модель Технические данные (PDF)

Характеристики

Артикул

№ 2: с тремя зажимными винтами из нержавеющей стали DIN 912

Типы

  • Тип S: плавная регулировка
  • Тип T: регулировка на 15° – разделение (насечка)

Алюминий

с пластиковым покрытием

чёрный цвет RAL 9005, текстурированная отделка поверхностиSW

бесцветный BL

матовая дробеструйная обработка

Зажимные отверстия механически обработаны

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Информация

Блок поворотных зажимов GN 284 собран из поворотных зажимов GN 274  и GN 276 .

Для типа с плавной регулировкой (тип S) используются поворотные зажимы с центрирующим буртиком. Благодаря одинаковой ширине стяжки “b” все отверстия „d1 / d2" допускают необходимые комбинации.

Рабочее отверстие поворотного зажима подвергалось механической обработке и предназначено для конструкционных труб  GN 990  или DIN 2391, DIN 2395 и DIN 2462 соответственно.

Это стандартные зажимные винты с торцевой головкой с шестигранным углублением DIN 912. Они могут быть заменены переставными зажимными рычагами  GN 911  ( см. таблицу с размерами).

Аксессуары

  • Зажимные втулки GN 911

Техническая информация

Вопрос о продукции

Спросите о серии GN 284 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 131-AL — Двусторонние зажимы

GN 131-AL

Двусторонние зажимы

Алюминий/нержавеющая сталь

Алюминий
GN 131-NI — Двусторонние зажимы

GN 131-NI

Двусторонние зажимы

Алюминий/нержавеющая сталь

Нержавеющая сталь
GN 132 — Двусторонние зажимы

GN 132

Двусторонние зажимы

Алюминий

Двусторонние зажимы
GN 132.5-A — Двусторонние зажимы

GN 132.5-A

Двусторонние зажимы

Нержавеющая сталь

Без уплотнений
GN 132.5-B — Двусторонние зажимы

GN 132.5-B

Двусторонние зажимы

Нержавеющая сталь

С уплотнениями
GN 133 — Двусторонние зажимы

GN 133

Двусторонние зажимы

Алюминий, неодинаковые размеры отверстия d 1 / d 2

Двусторонние зажимы
GN 134-B-B — Двусторонние зажимы

GN 134-B-B

Двусторонние зажимы

Алюминий, многокомпонентная сборка

Отверстие-Отверстие
GN 134-B-S — Двусторонние зажимы

GN 134-B-S

Двусторонние зажимы

Алюминий, многокомпонентная сборка

Отверстие-Квадратная форма

Артикул модели

GN 284 — Поворотные зажимы с основанием

Чертёж GN 284
