Держатели датчика

Алюминий

Держатели датчика

Таблица (PDF)

GN 276.4

Таблица моделей — Держатели датчика

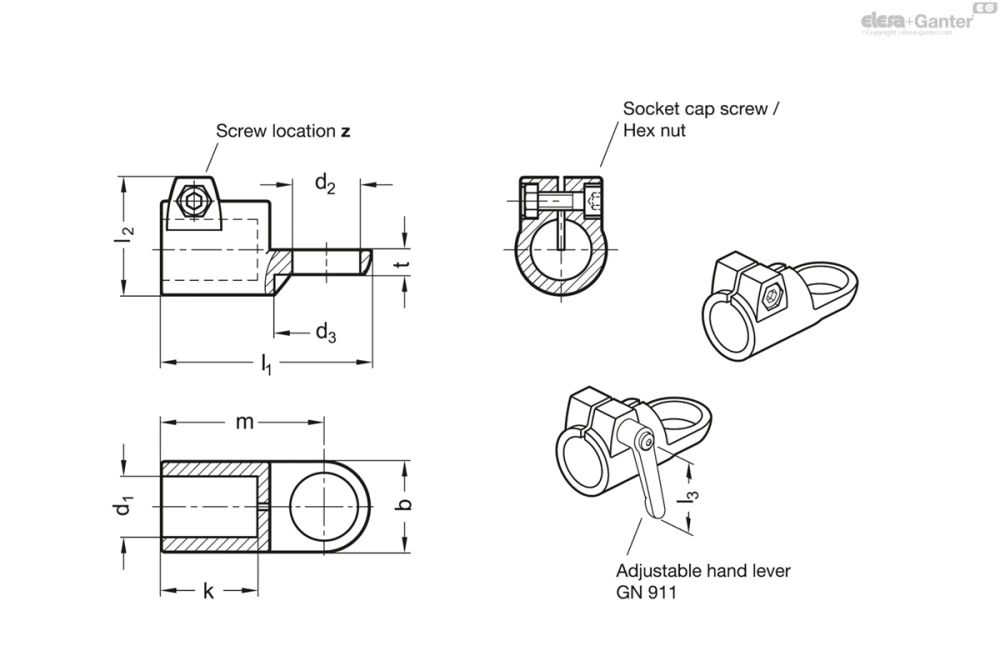

Артикул	d₁	d₂	b	d₃	k	l₁	l₂	m	t	z Расположение винта	Рекомендуемый вспомогательный ручной рычаг GN 911 для z l3	Вес (г)
GN 276.4-B20-B18-2-SW	B 20	B 18	40	50	42.5	92	52	72	10	M8-25	-	186
GN 276.4-B20-B30-2-SW	B 20	B 30	40	50	42.5	92	52	72	10	M8-25	-	182
GN 276.4-B25-B18-2-SW	B 25	B 18	40	50	42.5	92	52	72	10	M8-25	63 \| 78	172
GN 276.4-B25-B30-2-SW	B 25	B 30	40	50	42.5	92	52	72	10	M8-25	63 \| 78	168
GN 276.4-B30-B18-2-SW	B 30	B 18	40	50	42.5	92	52	72	10	M8-25	63 \| 78	161
GN 276.4-B30-B30-2-SW	B 30	B 30	40	50	42.5	92	52	72	10	M8-25	63 \| 78	157

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с зажимным винтом из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

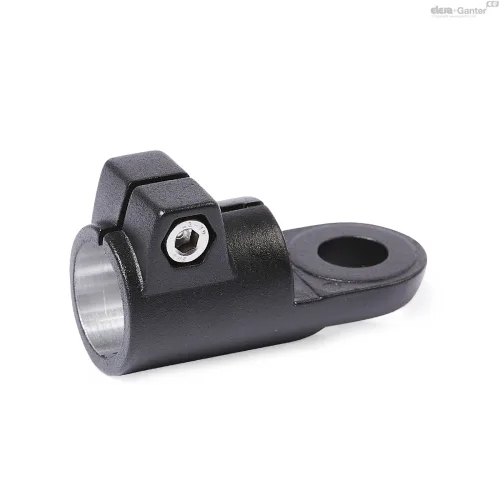

черный цвет, RAL 9005, текстурированная отделка SW

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия держателей датчика GN 276.4 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462.

В месте расположения винта z винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ регулируемым рычагом GN 911 перечисленные в таблице в качестве принадлежностей.
