Серия GN 273.4
GN 273.4
Держатели датчика
Алюминий
Держатели датчика
Изображения

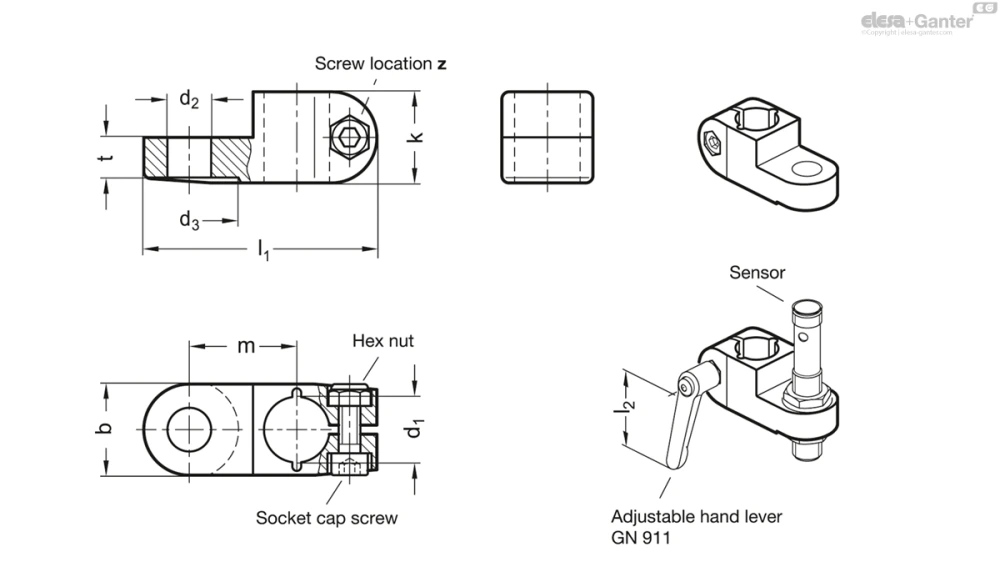

Схемы
GN 273.4
Таблица моделей — Держатели датчика
| Артикул |
|
|
b | d3 | k | l1 | m | t | z Расположение винтов | Рекомендуемый вспомогательный ручной рычаг GN 911 для z l2 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 273.4-B12-B12-2-SW | B 12 | B 12 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 60 | |
| GN 273.4-B12-B18-2-SW | B 12 | B 18 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 55 | |
| GN 273.4-B14-B12-2-SW | B 14 | B 12 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 60 | |
| GN 273.4-B14-B18-2-SW | B 14 | B 18 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 60 | |
| GN 273.4-B15-B12-2-SW | B 15 | B 12 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 74 | |
| GN 273.4-B15-B18-2-SW | B 15 | B 18 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 72 | |
| GN 273.4-B16-B12-2-SW | B 16 | B 12 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 62 | |
| GN 273.4-B16-B18-2-SW | B 16 | B 18 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 60 | |
| GN 273.4-B18-B12-2-SW | B 18 | B 12 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 60 | |
| GN 273.4-B18-B18-2-SW | B 18 | B 18 | 25 | 27 | 25 | 64 | 29.5 | 11 | M6-20 | 45 | 63 | 60 |
Характеристики
Идентификационный номер
№ 2: с зажимным винтом из нержавеющей стали DIN 912
Алюминий
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия держателей датчика GN 273.4 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винта z винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ регулируемым рычагом GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
По запросу
- Вариант исполнения из нержавеющей стали
