Трубные соединители

Алюминий

Трубные соединители

Таблица (PDF)

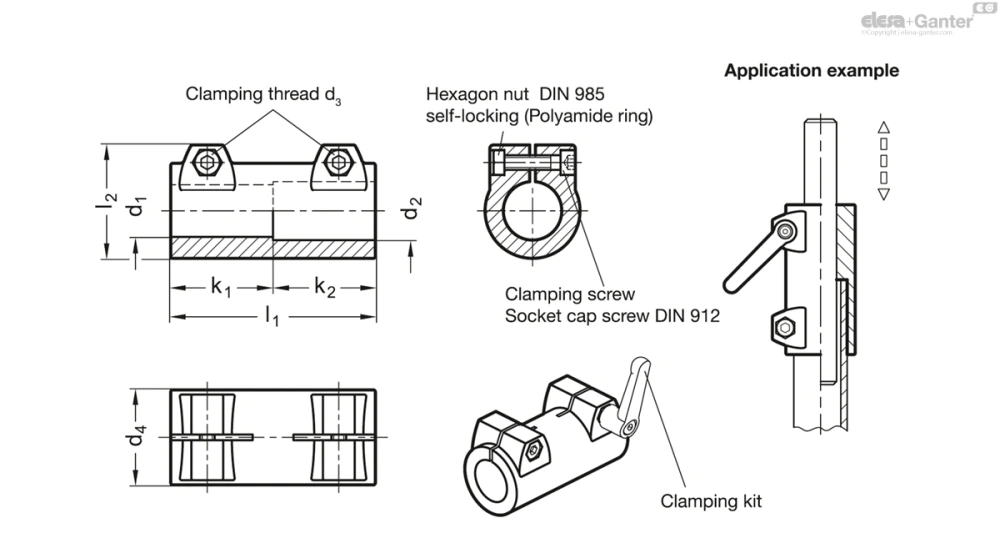

GN 242

Таблица моделей — Трубные соединители

Артикул	d_1Bore	d_2Bore	d₃	k_1Clamping length	k_2Clamping length	l₁	l₂	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911 для z l3	Вес (г)
GN 242-B20-B20-2-SW	B 20	B 20	40	45	45	90	52	M8-25	-	277
GN 242-B20-B20-2-BL	B 20	B 20	40	45	45	90	52	M8-25	-	277
GN 242-B20-B25-2-SW	B 20	B 25	40	45	45	90	52	M8-25	-	253
GN 242-B20-B25-2-BL	B 20	B 25	40	45	45	90	52	M8-25	-	253
GN 242-B25-B25-2-SW	B 25	B 25	40	45	45	90	52	M8-25	63 \| 78	238
GN 242-B25-B25-2-BL	B 25	B 25	40	45	45	90	52	M8-25	63 \| 78	238
GN 242-B25-B30-2-SW	B 25	B 30	40	45	45	90	52	M8-25	63 \| 78	217
GN 242-B25-B30-2-BL	B 25	B 30	40	45	45	90	52	M8-25	63 \| 78	217
GN 242-B30-B30-2-SW	B 30	B 30	40	45	45	90	52	M8-25	63 \| 78	191
GN 242-B30-B30-2-BL	B 30	B 30	40	45	45	90	52	M8-25	63 \| 78	191
GN 242-B40-B40-2-SW	B 40	B 40	65	70	70	140	77.5	M10-50	-	916
GN 242-B40-B40-2-BL	B 40	B 40	65	70	70	140	77.5	M10-50	-	916
GN 242-B40-B50-2-SW	B 40	B 50	65	70	70	140	77.5	M10-50	-	787
GN 242-B40-B50-2-BL	B 40	B 50	65	70	70	140	77.5	M10-50	-	787
GN 242-B42-B42-2-SW	B 42	B 42	65	70	70	140	77.5	M10-50	-	884
GN 242-B42-B42-2-BL	B 42	B 42	65	70	70	140	77.5	M10-50	-	884
GN 242-B45-B45-2-SW	B 45	B 45	65	70	70	140	77.5	M10-50	78 \| 92	808
GN 242-B45-B45-2-BL	B 45	B 45	65	70	70	140	77.5	M10-50	78 \| 92	808
GN 242-B48-B48-2-SW	B 48	B 48	65	70	70	140	77.5	M10-50	78 \| 92	730
GN 242-B48-B48-2-BL	B 48	B 48	65	70	70	140	77.5	M10-50	78 \| 92	730
GN 242-B50-B50-2-SW	B 50	B 50	65	70	70	140	77.5	M10-50	78 \| 92	677
GN 242-B50-B50-2-BL	B 50	B 50	65	70	70	140	77.5	M10-50	78 \| 92	677

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка SW

Гладкий, матовые, дробеструйная обработка BL

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия соединителей для труб GN 242 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

В местах расположения винтов z винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под торцевой ключ на регулируемые ручки рычажного типа GN 911 перечисленные в таблице в качестве принадлежностей.
