Серия GN 235
GN 235-ZD
Петли
Цинк, литье под давлением / нержавеющая сталь, с регулировкой
Цинк, литьё под давлением
Исполнения серии GN 235
Изображения
Схемы
GN 235-ZD
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 235-ZD-40-45-DH-SR | 40 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 16 | 16 | 25 | 25 | 68 | |
| GN 235-ZD-40-45-DH-SW | 40 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 16 | 16 | 25 | 25 | 68 | |
| GN 235-ZD-40-45-D-SR | 40 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 16 | 16 | 25 | 25 | 70 | |
| GN 235-ZD-40-45-D-SW | 40 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 16 | 16 | 25 | 25 | 70 | |
| GN 235-ZD-40-45-H-SR | 40 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 16 | 16 | 25 | 25 | 68 | |
| GN 235-ZD-40-45-H-SW | 40 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 16 | 16 | 25 | 25 | 68 | |
| GN 235-ZD-45-45-DB-SR | 45 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 21 | 16 | 25 | 25 | 75 | |
| GN 235-ZD-45-45-DB-SW | 45 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 21 | 16 | 25 | 25 | 75 | |
| GN 235-ZD-45-45-HB-SR | 45 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 21 | 16 | 25 | 25 | 74 | |
| GN 235-ZD-45-45-HB-SW | 45 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 21 | 16 | 25 | 25 | 74 | |
| GN 235-ZD-50-45-B-SR | 50 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 21 | 21 | 25 | 25 | 90 | |
| GN 235-ZD-50-45-B-SW | 50 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 21 | 21 | 25 | 25 | 90 | |
| GN 235-ZD-50-55-DH-SR | 50 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 21 | 21 | 30 | 30 | 130 | |
| GN 235-ZD-50-55-DH-SW | 50 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 21 | 21 | 30 | 30 | 130 | |
| GN 235-ZD-50-55-D-SR | 50 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 21 | 21 | 30 | 30 | 133 | |
| GN 235-ZD-50-55-D-SW | 50 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 21 | 21 | 30 | 30 | 133 | |
| GN 235-ZD-50-55-H-SR | 50 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 21 | 21 | 30 | 30 | 128 | |
| GN 235-ZD-50-55-H-SW | 50 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 21 | 21 | 30 | 30 | 128 | |
| GN 235-ZD-55-55-DB-SR | 55 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 26 | 21 | 30 | 30 | 120 | |
| GN 235-ZD-55-55-DB-SW | 55 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 26 | 21 | 30 | 30 | 120 | |
| GN 235-ZD-55-55-HB-SR | 55 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 26 | 21 | 30 | 30 | 135 | |
| GN 235-ZD-55-55-HB-SW | 55 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 26 | 21 | 30 | 30 | 135 | |
| GN 235-ZD-60-55-B-SR | 60 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 26 | 26 | 30 | 30 | 144 | |
| GN 235-ZD-60-55-B-SW | 60 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 26 | 26 | 30 | 30 | 144 | |
| GN 235-ZD-60-65-DH-SR | 60 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 26 | 26 | 36 | 36 | 238 | |
| GN 235-ZD-60-65-DH-SW | 60 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 26 | 26 | 36 | 36 | 238 | |
| GN 235-ZD-60-65-D-SR | 60 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 26 | 26 | 36 | 36 | 244 | |
| GN 235-ZD-60-65-D-SW | 60 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 26 | 26 | 36 | 36 | 244 | |
| GN 235-ZD-60-65-H-SR | 60 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 26 | 26 | 36 | 36 | 232 | |
| GN 235-ZD-60-65-H-SW | 60 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 26 | 26 | 36 | 36 | 232 | |
| GN 235-ZD-68-65-DB-SR | 68 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 33.5 | 26 | 36 | 36 | 260 | |
| GN 235-ZD-68-65-DB-SW | 68 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 33.5 | 26 | 36 | 36 | 260 | |
| GN 235-ZD-68-65-HB-SR | 68 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 33.5 | 26 | 36 | 36 | 254 | |
| GN 235-ZD-68-65-HB-SW | 68 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 33.5 | 26 | 36 | 36 | 254 | |
| GN 235-ZD-76-65-B-SR | 76 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 33.5 | 33.5 | 36 | 36 | 277 | |
| GN 235-ZD-76-65-B-SW | 76 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 33.5 | 33.5 | 36 | 36 | 277 |
Характеристики
Типы
- Тип H: регулируемый в вертикальном направлении
- Тип B: регулируемый в вертикальном направлении
- Тип HB: регулируемый в вертикальном и горизонтальном направлениях
- Тип D: со сквозными отверстиями
- Тип DH: со сквозными отверстиями, с регулировкой по вертикали
- Тип DB: со сквозными отверстиями, с регулировкой по горизонтали
Вариант исполнения из цинка, литьё под давлением
Цинковое литьё под давлением ZD
С пластиковым покрытием
Чёрный цвет, RAL 9005, текстурированная отделка SW
Серебристый цвет, RAL 9006, текстурированная отделка SR
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI CF-8 NI
матовые, дробеструйной обработки GS
Штифт
Нержавеющая сталь AISI 316Ti
Информация

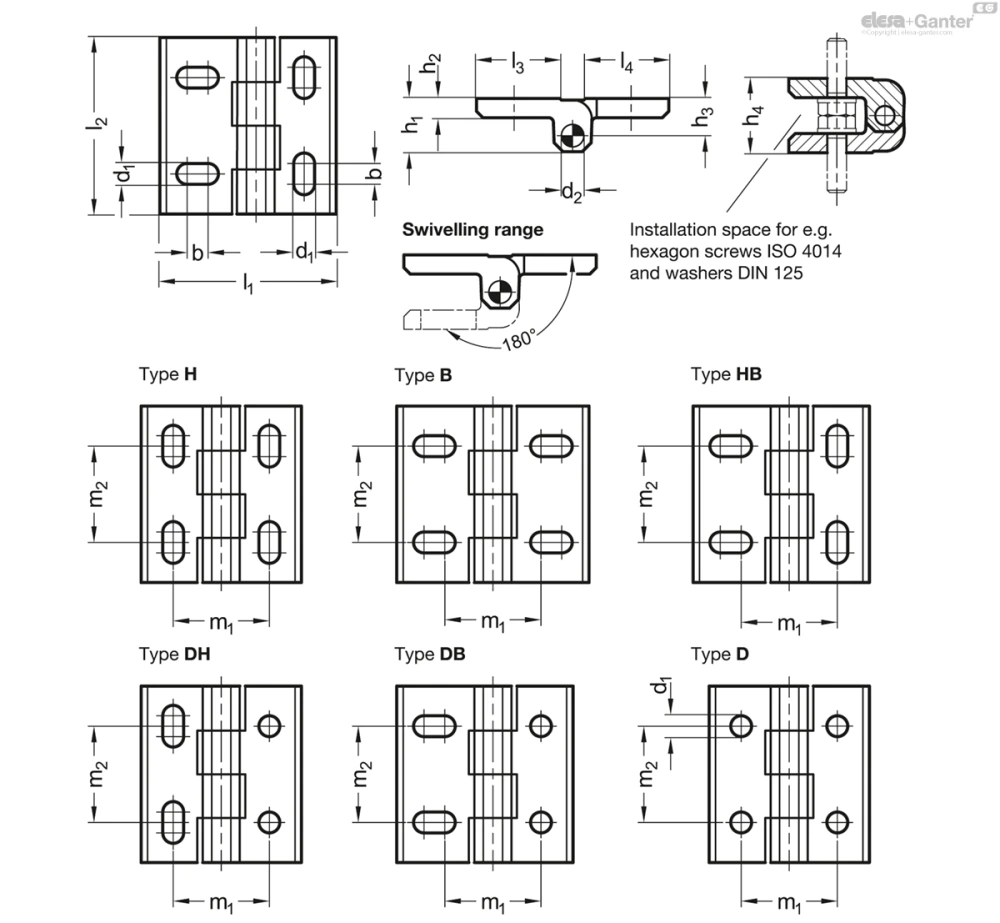

Петли GN 235 регулируются по высоте или ширине с помощью слотов (в зависимости от дизайна) и крепятся с помощью винтов с шестигранной, овальной или укороченной цилиндрической головкой.
Благодаря достаточному пространству (монтажному пространству), доступному для головок винтов и шайб, створки петель могут открываться на 180° без столкновения.
Схема сверления отверстий в петле соответствует схеме GN 237 всей серии петель, что обеспечивает их взаимозаменяемость.
