Петля с регулировочными вставками

СУПЕР-технополимер

Таблица (PDF)

CFR. — Петля с регулировочными вставками

CFR.

Таблица моделей — Петля с регулировочными вставками

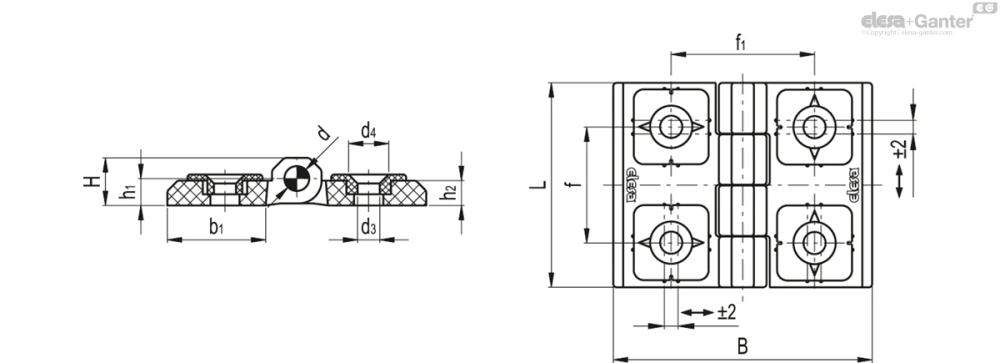

Артикул	Описание	L	A	f	f₁	H	h₁	h₂	b₁	d	d₃	d₄	C#[Nm]	Вес (г)	В корзину
426431	CFR.60 SH-6	60	75	34	42	16	9.5	8	29.5	8	6.5	12.5	5	70

3D-модель Технические данные (PDF)

Основные характеристики

Материал

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Регулировочные вставки

Технополимер, черный цвет.

Вращающийся штифт

Нержавеющая сталь AISI 303

Стандартное исполнение

Сквозные отверстия для винтов с потайной головкой M6.

Общая информация

Особенности и области применения

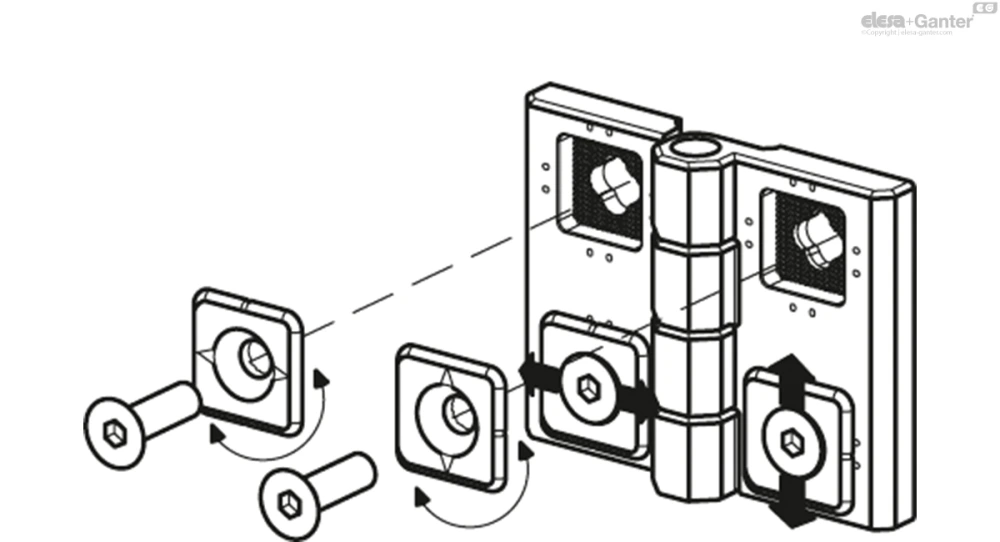

Регулировочные вставки (патент ELESA) предназначены для компенсации ограниченных перекосов дверей. Вертикальные и горизонтальные регулировки возможны путем простой установки ориентации вставок, таким образом, обеспечивая идеальное выравнивание между дверью и рамой.

Накатка на корпусе петли и на задней части вставок позволяет поддерживать точное положение во время сборки петли.

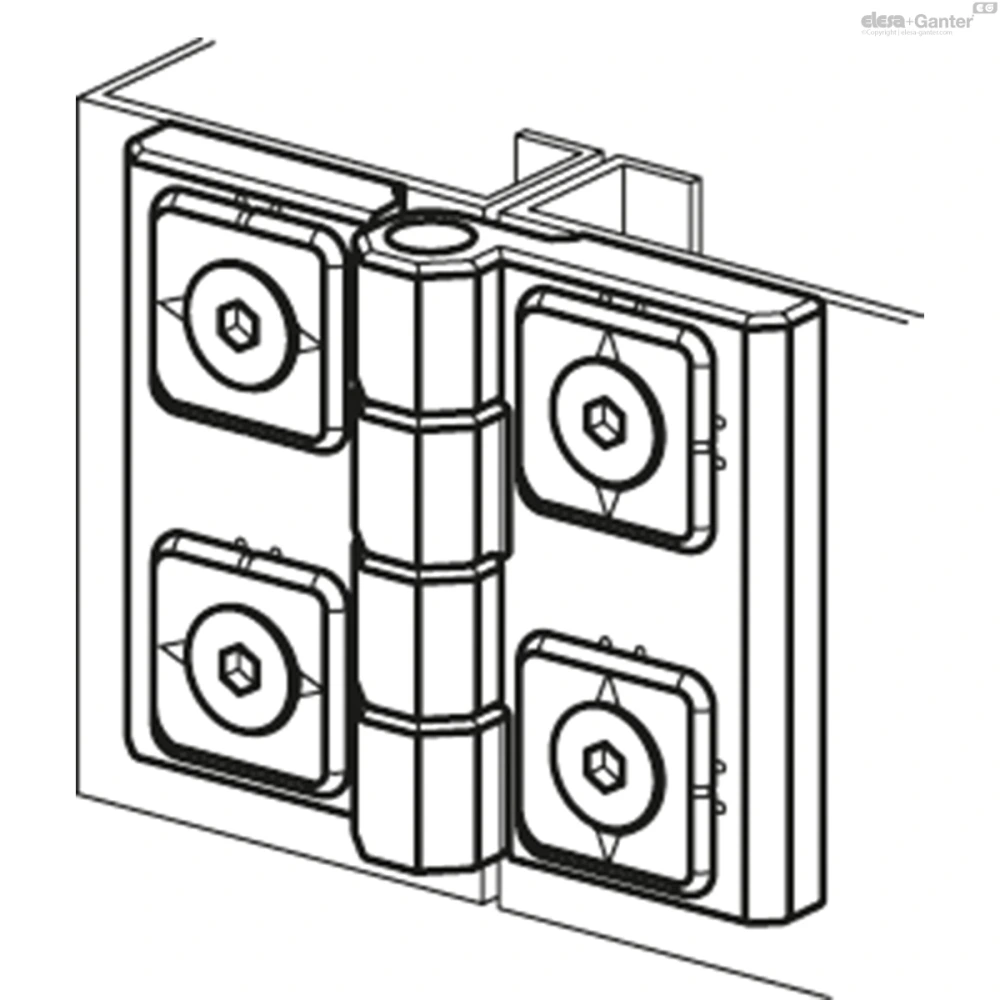

Эта петля может быть использована для компенсации вертикальных, горизонтальных и обоих видов перекосов.

Угол поворота (приблизительное значение)

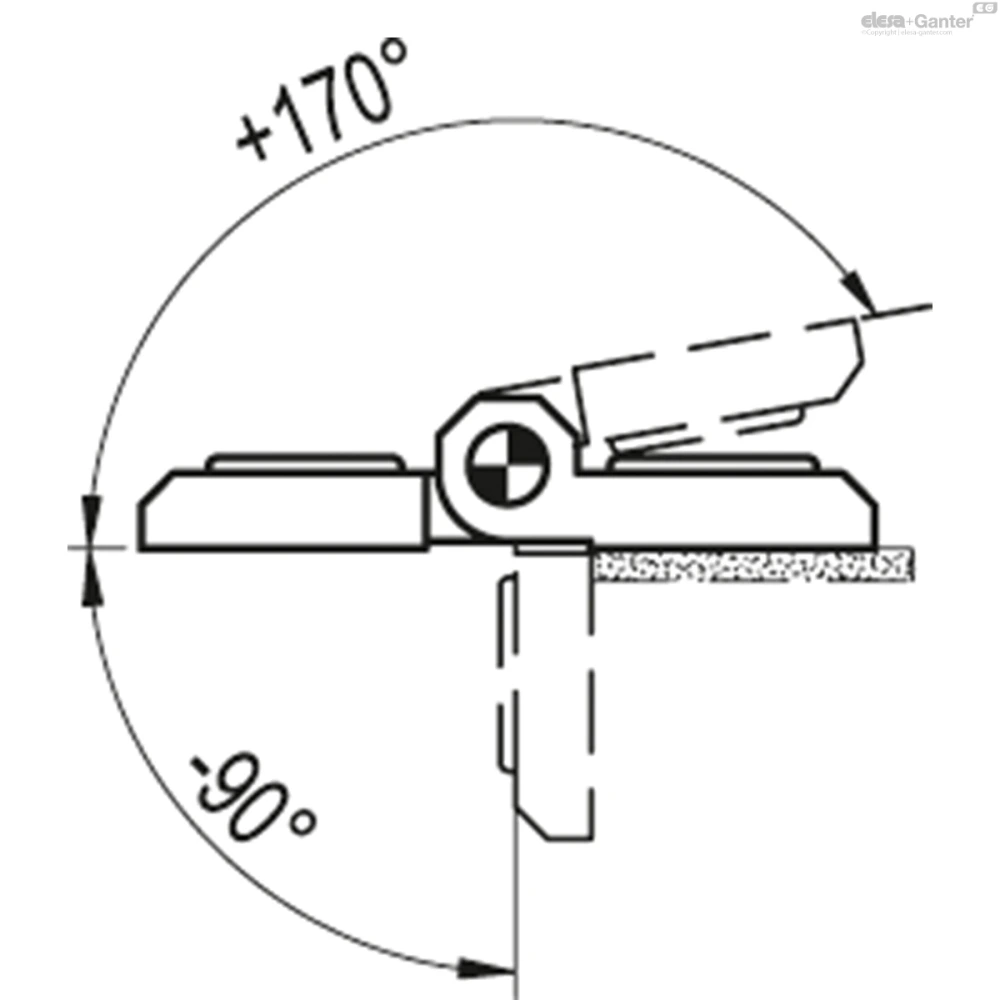

Макс. 260° (-90° и +170°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации-.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFR.60 SH-6	1800	2700	2130

Максимальная статическая нагрузка - это значение, превышение которого приведет к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что к этому значению должен быть применен подходящий коэффициент в зависимости от важности и уровня безопасности определенного вида применения.
