Серия GN 127
GN 127
Петли
Цинк, литье под давлением / нержавеющая сталь с регулировкой
Цинк, литьё под давлением
Исполнения серии GN 127
Изображения

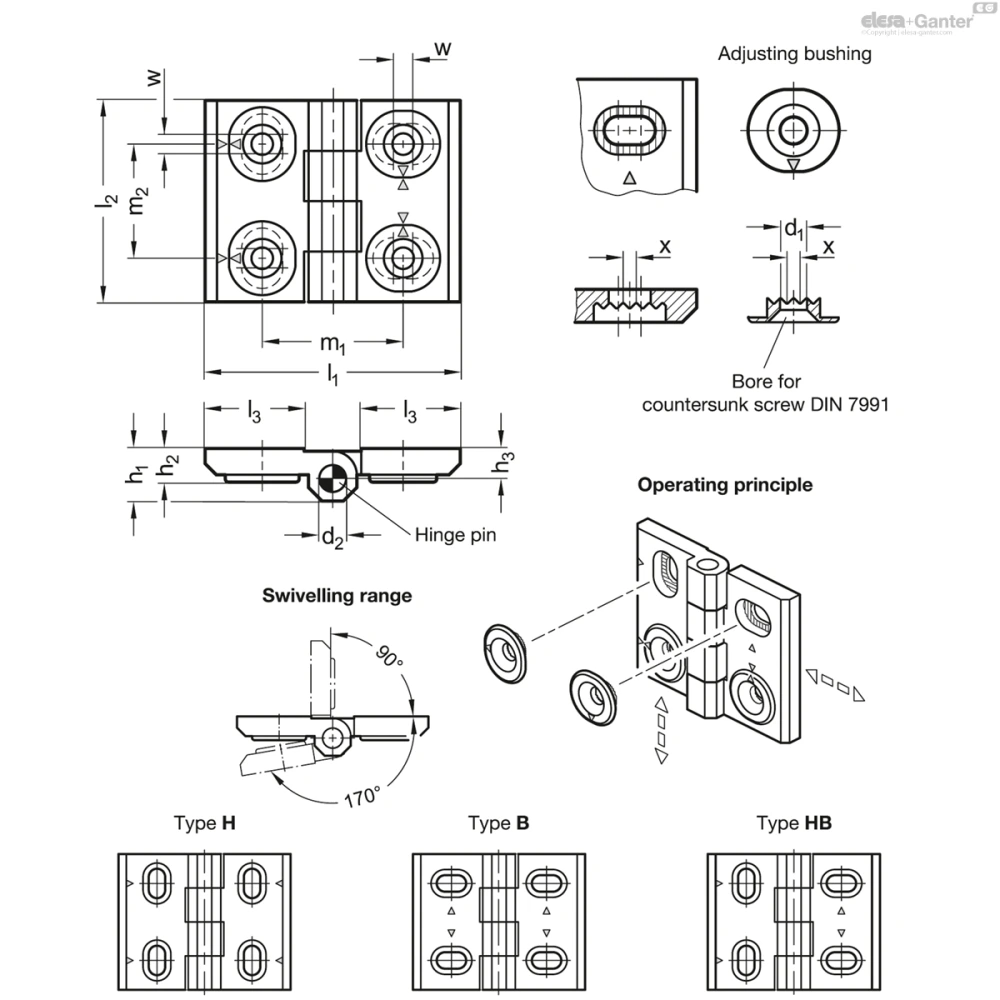

Схемы
GN 127
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 127-ZD-52-40-H-SR | 52 | 40 | 4.5 | 4 | 9.5 | 6 | 5.5 | 22 | 30 | 22 | 2 | 0.5 | 64 | |
| GN 127-ZD-52-40-H-SW | 52 | 40 | 4.5 | 4 | 9.5 | 6 | 5.5 | 22 | 30 | 22 | 2 | 0.5 | 64 | |
| GN 127-ZD-64-50-H-SR | 64 | 50 | 5.5 | 6 | 11.5 | 6.5 | 7.5 | 28 | 37 | 27 | 3 | 0.75 | 127 | |
| GN 127-ZD-64-50-H-SW | 64 | 50 | 5.5 | 6 | 11.5 | 6.5 | 7.5 | 28 | 37 | 27 | 3 | 0.75 | 127 | |
| GN 127-ZD-76-60-H-SR | 76 | 60 | 6.5 | 8 | 15 | 9 | 8.5 | 33.5 | 42 | 34 | 4 | 1 | 204 | |
| GN 127-ZD-76-60-H-SW | 76 | 60 | 6.5 | 8 | 15 | 9 | 8.5 | 33.5 | 42 | 34 | 4 | 1 | 204 | |
| GN 127-ZD-52-40-B-SR | 52 | 40 | 4.5 | 4 | 9.5 | 6.5 | 5.5 | 22 | 30 | 22 | 2 | 0.5 | 64 | |
| GN 127-ZD-52-40-B-SW | 52 | 40 | 4.5 | 4 | 9.5 | 6.5 | 5.5 | 22 | 30 | 22 | 2 | 0.5 | 64 | |
| GN 127-ZD-64-50-B-SR | 64 | 50 | 5.5 | 6 | 11.5 | 7 | 7.5 | 28 | 37 | 27 | 3 | 0.75 | 127 | |
| GN 127-ZD-64-50-B-SW | 64 | 50 | 5.5 | 6 | 11.5 | 7 | 7.5 | 28 | 37 | 27 | 3 | 0.75 | 127 | |
| GN 127-ZD-76-60-B-SR | 76 | 60 | 6.5 | 8 | 15 | 9 | 8.5 | 33.5 | 42 | 34 | 4 | 1 | 204 | |
| GN 127-ZD-76-60-B-SW | 76 | 60 | 6.5 | 8 | 15 | 9 | 8.5 | 33.5 | 42 | 34 | 4 | 1 | 204 | |
| GN 127-ZD-52-40-HB-SR | 52 | 40 | 4.5 | 4 | 9.5 | 6.5 | 5.5 | 22 | 30 | 22 | 2 | 0.5 | 64 | |
| GN 127-ZD-52-40-HB-SW | 52 | 40 | 4.5 | 4 | 9.5 | 6.5 | 5.5 | 22 | 30 | 22 | 2 | 0.5 | 64 | |
| GN 127-ZD-64-50-HB-SR | 64 | 50 | 5.5 | 6 | 11.5 | 7 | 7.5 | 28 | 37 | 27 | 3 | 0.75 | 127 | |
| GN 127-ZD-64-50-HB-SW | 64 | 50 | 5.5 | 6 | 11.5 | 7 | 7.5 | 28 | 37 | 27 | 3 | 0.75 | 127 | |
| GN 127-ZD-76-60-HB-SR | 76 | 60 | 6.5 | 8 | 15 | 9 | 8.5 | 33.5 | 42 | 34 | 4 | 1 | 204 | |
| GN 127-ZD-76-60-HB-SW | 76 | 60 | 6.5 | 8 | 15 | 9 | 8.5 | 33.5 | 42 | 34 | 4 | 1 | 204 |
Характеристики
Типы
- Тип H: регулируемый в вертикальном направлении
- Тип B: регулируемый в вертикальном направлении
- Тип HB: регулируемый в вертикальном и горизонтальном направлениях
Цинк, литьё под давлением
с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Нержавеющая сталь A4
Немецкий материал № 1.4408
матовая отделка, дробеструйная обработка GS
Штифт
Нержавеющая сталь AISI 316Ti
Информация
С помощью петель GN 127 можно установить двери и крышки, обеспечив плотное прилегание с помощью точной регулировки путем перемещения регулировочных втулок. Таким образом зазор между дверью и коробкой можно отрегулировать, компенсируя возможные производственные допуски. Стрелки-указатели отмечают середину регулируемого диапазона w.
Кроме того, варианты исполнения из нержавеющей стали в целом подходят для применения в особо жестких условиях.
Техническая информация
Вопрос о продукции
Спросите о серии GN 127 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
Эти изделия так же могут вас заинтересовать
CFA-SL-H
Петли с регулировочными пазами
Технополимер
Для регулировок положения по горизонтали
CFA-SL-HV
Петли с регулировочными пазами
Технополимер
Для регулировок положения по вертикали и горизонтали
CFA-SL-V
Петли с регулировочными пазами
Технополимер
Для регулировок положения по вертикали
CFR.
Петля с регулировочными вставками
СУПЕР-технополимер
Петля с регулировочными вставками
GN 235-NI
Петли
Цинк, литье под давлением / нержавеющая сталь, с регулировкой
Нержавеющая сталь

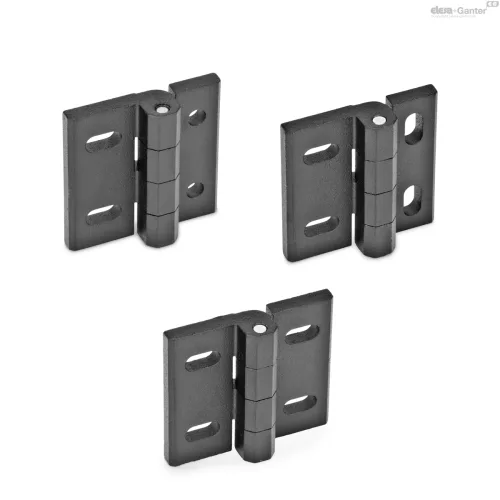

GN 235-ZD
