Серия CFA-SL
CFA-SL-H
Петли с регулировочными пазами
Технополимер
Для регулировок положения по горизонтали
Исполнения серии CFA-SL
Изображения
Схемы
CFA-SL-H
Таблица моделей — Петли с регулировочными пазами
| Артикул | Описание | L | A | f | H | h1 | h2 | h3 | b1 | b2 | b3 | d | C#[Nm] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 422272 | CFA.65-SL-H | 65 | 64 | 40 | 23 | 15 | 13.5 | 6.5 | 24 | 6.5 | 10.5 | 5 | 3 | 73 |
Основные характеристики
Материал
Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая поверхность.
Вращающийся штифт
Нержавеющая сталь AISI 303.
Стандартные исполнения
Сквозные пазы для винтов с цилиндрической головкой позволяют выполнять регулировку во время сборки.
- CFA-SL-H: для регулировок положения по горизонтали.
- CFA-SL-V: для регулировок положения по вертикали.
- CFA-SL-HV: для регулировок положения по вертикали и горизонтали
Общая информация

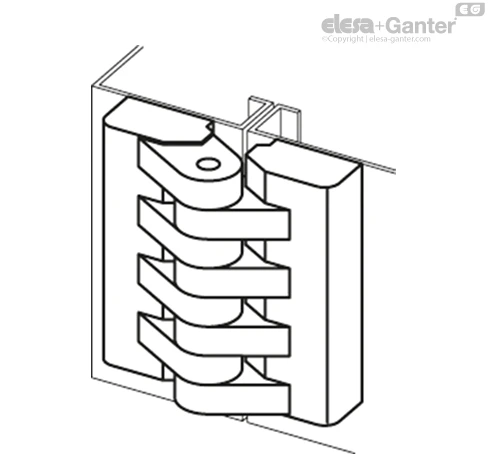

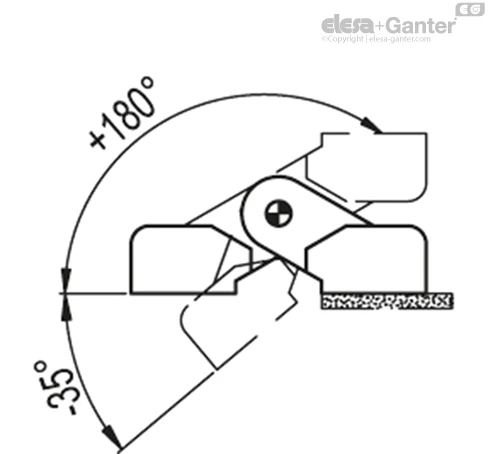

Угол поворота (приблизительное значение)
Макс. 215° (-35° и + 180°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | |||||
|---|---|---|---|---|---|
| ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° | |||
 |  |  | |||
| Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| 510 | 5280 | 490 | 5790 | 260 | 3190 |
