Серия GN 235
GN 235-NI
Петли
Цинк, литье под давлением / нержавеющая сталь, с регулировкой
Нержавеющая сталь
Исполнения серии GN 235
Изображения

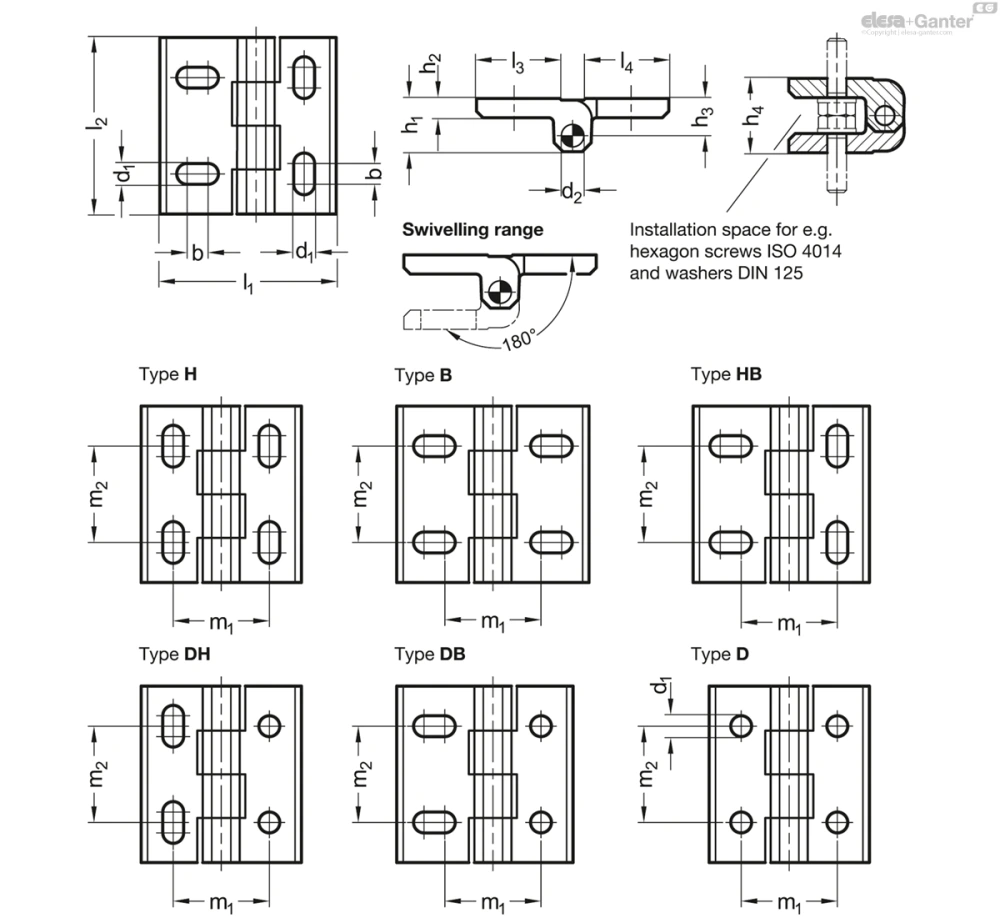

Схемы
GN 235-NI
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 235-NI-40-45-D-GS | 40 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 16 | 16 | 25 | 25 | 83 | |
| GN 235-NI-40-45-DH-GS | 40 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 16 | 16 | 25 | 25 | 82 | |
| GN 235-NI-40-45-H-GS | 40 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 16 | 16 | 25 | 25 | 80 | |
| GN 235-NI-45-45-DB-GS | 45 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 21 | 16 | 25 | 25 | 88 | |
| GN 235-NI-45-45-HB-GS | 45 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 21 | 16 | 25 | 25 | 87 | |
| GN 235-NI-50-45-B-GS | 50 | 45 | 5.3 | 5.3 | 4 | 13 | 5 | 9.5 | 19 | 21 | 21 | 25 | 25 | 93 | |
| GN 235-NI-50-55-D-GS | 50 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 21 | 21 | 30 | 30 | 157 | |
| GN 235-NI-50-55-DH-GS | 50 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 21 | 21 | 30 | 30 | 154 | |
| GN 235-NI-50-55-H-GS | 50 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 21 | 21 | 30 | 30 | 149 | |
| GN 235-NI-55-55-DB-GS | 55 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 26 | 21 | 30 | 30 | 164 | |
| GN 235-NI-55-55-HB-GS | 55 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 26 | 21 | 30 | 30 | 161 | |
| GN 235-NI-60-55-B-GS | 60 | 55 | 6.5 | 6.5 | 6 | 16.6 | 6 | 11.6 | 23.2 | 26 | 26 | 30 | 30 | 170 | |
| GN 235-NI-60-65-D-GS | 60 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 26 | 26 | 36 | 36 | 290 | |
| GN 235-NI-60-65-DH-GS | 60 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 26 | 26 | 36 | 36 | 283 | |
| GN 235-NI-60-65-H-GS | 60 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 26 | 26 | 36 | 36 | 271 | |
| GN 235-NI-68-65-DB-GS | 68 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 33.5 | 26 | 36 | 36 | 310 | |
| GN 235-NI-68-65-HB-GS | 68 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 33.5 | 26 | 36 | 36 | 300 | |
| GN 235-NI-76-65-B-GS | 76 | 65 | 8.3 | 8.3 | 8 | 21.4 | 8 | 14.9 | 29.8 | 33.5 | 33.5 | 36 | 36 | 329 |
Характеристики
Типы
- Тип H: регулируемый в вертикальном направлении
- Тип B: регулируемый в вертикальном направлении
- Тип HB: регулируемый в вертикальном и горизонтальном направлениях
- Тип D: со сквозными отверстиями
- Тип DH: со сквозными отверстиями, с регулировкой по вертикали
- Тип DB: со сквозными отверстиями, с регулировкой по горизонтали
Вариант исполнения из цинка, литьё под давлением
Цинковое литьё под давлением ZD
С пластиковым покрытием
Чёрный цвет, RAL 9005, текстурированная отделка SW
Серебристый цвет, RAL 9006, текстурированная отделка SR
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI CF-8 NI
матовые, дробеструйной обработки GS
Штифт
Нержавеющая сталь AISI 316Ti
Информация
Петли GN 235 регулируются по высоте или ширине с помощью слотов (в зависимости от дизайна) и крепятся с помощью винтов с шестигранной, овальной или укороченной цилиндрической головкой.
Благодаря достаточному пространству (монтажному пространству), доступному для головок винтов и шайб, створки петель могут открываться на 180° без столкновения.
Схема сверления отверстий в петле соответствует схеме GN 237 всей серии петель, что обеспечивает их взаимозаменяемость.
Техническая информация
Принадлежности
Вопрос о продукции
Спросите о серии GN 235-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
