Серия GN 238
GN 238
Петли
регулируемые/с заглушками/литье из цинка под давлением
Петли
Изображения

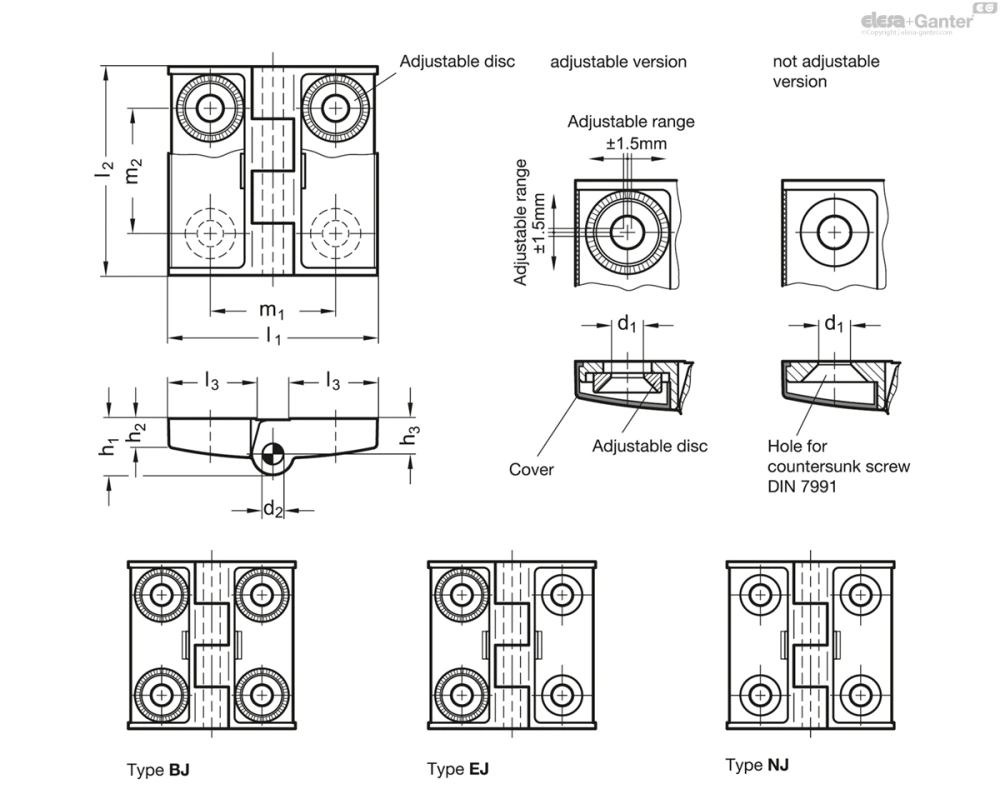

Схемы
GN 238
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 238-42-42-BJ-SR | 42 | 42 | 5.3 | 4 | 11 | 6.5 | 7.5 | 25 | 25 | 17 | 52 | |
| GN 238-42-42-BJ-SW | 42 | 42 | 5.3 | 4 | 11 | 6.5 | 7.5 | 25 | 25 | 17 | 52 | |
| GN 238-50-50-BJ-SR | 50 | 50 | 6.3 | 5 | 13.5 | 7 | 8.5 | 30 | 30 | 21 | 95 | |
| GN 238-50-50-BJ-SW | 50 | 50 | 6.3 | 5 | 13.5 | 7 | 8.5 | 30 | 30 | 21 | 95 | |
| GN 238-60-60-BJ-SR | 60 | 60 | 6.3 | 6 | 16.5 | 8.5 | 11 | 36 | 36 | 26 | 170 | |
| GN 238-60-60-BJ-SW | 60 | 60 | 6.3 | 6 | 16.5 | 8.5 | 11 | 36 | 36 | 26 | 170 | |
| GN 238-42-42-EJ-SR | 42 | 42 | 5.3 | 4 | 11 | 6.5 | 7.5 | 25 | 25 | 17 | 52 | |
| GN 238-42-42-EJ-SW | 42 | 42 | 5.3 | 4 | 11 | 6.5 | 7.5 | 25 | 25 | 17 | 52 | |
| GN 238-50-50-EJ-SR | 50 | 50 | 6.3 | 5 | 13.5 | 7 | 8.5 | 30 | 30 | 21 | 95 | |
| GN 238-50-50-EJ-SW | 50 | 50 | 6.3 | 5 | 13.5 | 7 | 8.5 | 30 | 30 | 21 | 95 | |
| GN 238-60-60-EJ-SR | 60 | 60 | 6.3 | 6 | 16.5 | 8.5 | 11 | 36 | 36 | 26 | 174 | |
| GN 238-60-60-EJ-SW | 60 | 60 | 6.3 | 6 | 16.5 | 8.5 | 11 | 36 | 36 | 26 | 174 | |
| GN 238-42-42-NJ-SR | 42 | 42 | 5.3 | 4 | 11 | 6.5 | 7.5 | 25 | 25 | 17 | 51 | |
| GN 238-42-42-NJ-SW | 42 | 42 | 5.3 | 4 | 11 | 6.5 | 7.5 | 25 | 25 | 17 | 51 | |
| GN 238-50-50-NJ-SR | 50 | 50 | 6.3 | 5 | 13.5 | 7 | 8.5 | 30 | 30 | 21 | 94 | |
| GN 238-50-50-NJ-SW | 50 | 50 | 6.3 | 5 | 13.5 | 7 | 8.5 | 30 | 30 | 21 | 94 | |
| GN 238-60-60-NJ-SR | 60 | 60 | 6.3 | 6 | 16.5 | 8.5 | 11 | 36 | 36 | 26 | 173 | |
| GN 238-60-60-NJ-SW | 60 | 60 | 6.3 | 6 | 16.5 | 8.5 | 11 | 36 | 36 | 26 | 173 |
Характеристики
Типы
- Тип BJ: с двусторонней регулировкой
- Тип EJ: с односторонней регулировкой
- Тип NJ: нерегулируемый
Цинк, литьё под давлением
с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Регулировочная шайба
Сталь, закаленная
Крышка
Пластик
- черно-серый для типа SW
- светло-серый для типа SR
Штифт
Нержавеющая сталь AISI 303
Информация
Регулируемые петли GN 238 обеспечивают технологичное и визуально идеальное позиционирование и выравнивание двери в раме.
Стальная регулировочная шайба имеет режущее кольцо на своей нижней стороне, которое врезается в радиальные ребра створок, выполненных из цинка, литого под давлением, при затяжке винта с потайной головкой, фактически создавая блокировку, которая предотвращает регулировку петли после ее монтажа.
Крышки скрывают крепежные элементы и придают петле привлекательный внешний вид.
Техническая информация
Вопрос о продукции
Спросите о серии GN 238 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
