Серия GN 2344

GN 2344-NI-5,3-17-E

Удерживающие шайбы из нержавеющей стали

Удерживающие шайбы из нержавеющей стали

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

GN 2344-NI-5,3-17-E — Удерживающие шайбы из нержавеющей стали

Схемы

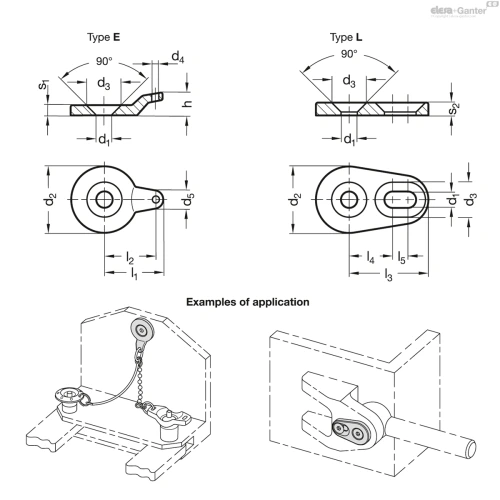

Схема GN 2344

GN 2344-NI-5,3-17-E

Технические характеристики — Удерживающие шайбы из нержавеющей стали

d1
5.3
d2
17
d3
11.5
d4
3
d5
7.2
h
7
l1
18.5
l2
15
l3
-
l4
-
l5
-
s1
4
s2
-
Диаметр кольца для типа E
Ø14 | Ø18
Weight (in g)
7
Вес (г)
7

Все модели серии GN 2344 (10) →

Характеристики

Типы

  • Тип E: с проушиной
  • Тип L: с монтажной петлей

Нержавеющая сталь NI

  • Тип E: литьё металла под давлением, формованный, AISI 316 LHC, шлифованный
  • Тип L: порошковая сталь AISI 316 LHC, шлифованная

Информация

Удерживающие шайбы из нержавеющей стали GN 2344 – это универсальные в применении стандартные детали.

Тип E предназначен для использования вместе с удерживающими тросами и шариковыми цепями для крепления других стандартных или крепёжных деталей и предотвращения потерь деталей.

Тип L подходит, например, для установки болтов или осей, которые могут быть одновременно закреплены в осевом и в радиальном положении.

Аксессуары

  • Шариковые цепи GN 111-
  • Шариковые цепи из нержавеющей стали GN 111.5
  • Удерживающие тросы GN 111.2
  • Спиральные удерживающие тросы GN 111.4
  • Кольца для ключей GN 111.3

Техническая информация
