Серия GN 2344
GN 2344
Удерживающие шайбы из нержавеющей стали
Нержавеющая сталь
Удерживающие шайбы из нержавеющей стали
Изображения
Схемы

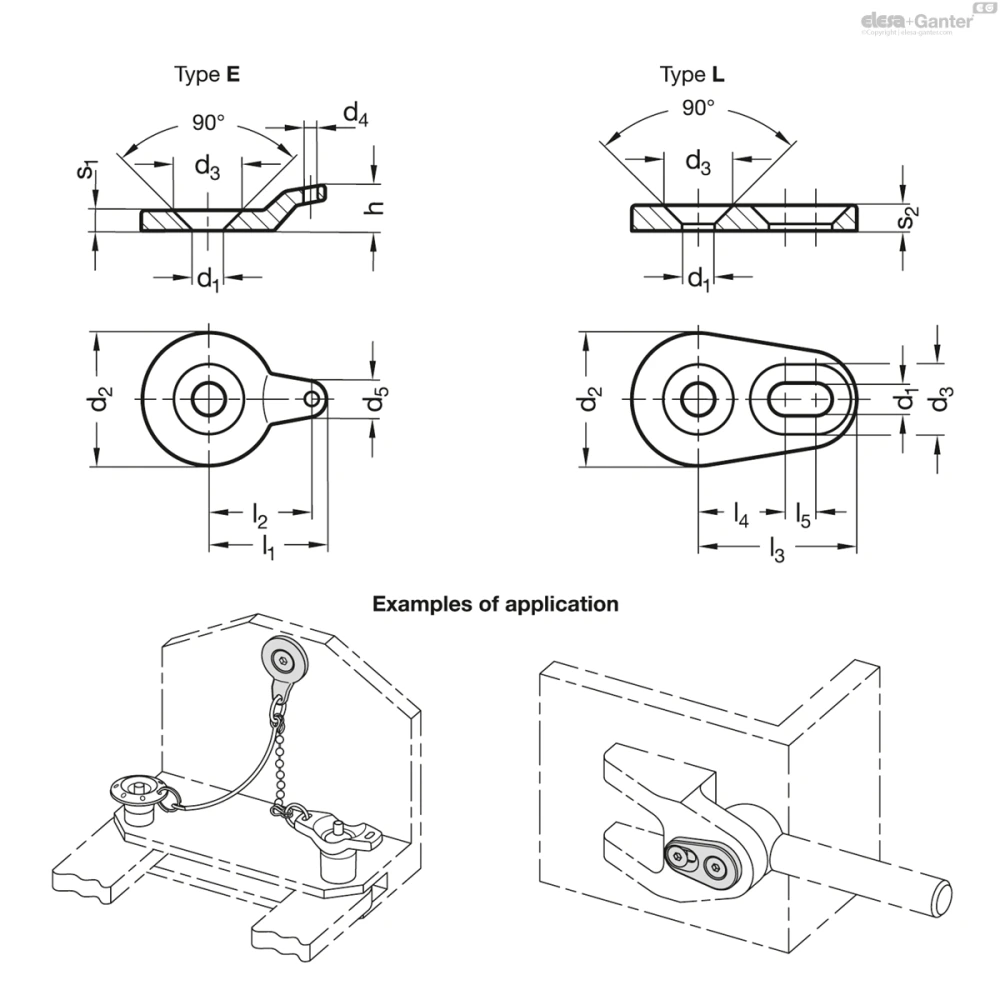

GN 2344
Таблица моделей — Удерживающие шайбы из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2344-NI-4,3-12-E | 4.3 | 12 | 9.2 | 2.5 | 6 | 7 | 13.5 | 10.8 | - | - | - | 3 | - | Ø14 | 3 | |
| GN 2344-NI-4,3-15-E | 4.3 | 15 | 9.2 | 2.5 | 6.3 | 7 | 15 | 12.3 | - | - | - | 3 | - | Ø14 | 4 | |
| GN 2344-NI-5,3-17-E | 5.3 | 17 | 11.5 | 3 | 7.2 | 7 | 18.5 | 15 | - | - | - | 4 | - | Ø14 | Ø18 | 7 | |
| GN 2344-NI-5,3-22-E | 5.3 | 22 | 11.5 | 3 | 7.5 | 9 | 21 | 17.5 | - | - | - | 4 | - | Ø14 | Ø18 | 12 | |
| GN 2344-NI-6,4-26-E | 6.4 | 26 | 13.7 | 3.5 | 8.1 | 9 | 24 | 20.3 | - | - | - | 4 | - | Ø14 | Ø18 | Ø24 | 16 | |
| GN 2344-NI-4,3-12-L | 4.3 | 12 | 9.2 | - | - | - | - | - | 18 | 10 | 2 | - | 4 | - | 6 | |
| GN 2344-NI-4,3-15-L | 4.3 | 15 | 9.2 | - | - | - | - | - | 21 | 11 | 4 | - | 4 | - | 8 | |
| GN 2344-NI-5,3-17-L | 5.3 | 17 | 11.5 | - | - | - | - | - | 23 | 12 | 4 | - | 4.5 | - | 11 | |
| GN 2344-NI-5,3-22-L | 5.3 | 22 | 11.5 | - | - | - | - | - | 28 | 15 | 6 | - | 4.5 | - | 17 | |
| GN 2344-NI-6,4-26-L | 6.4 | 26 | 13.7 | - | - | - | - | - | 31 | 17 | 6 | - | 5 | - | 25 |
Характеристики
Типы
- Тип E: с проушиной
- Тип L: с монтажной петлей
Нержавеющая сталь NI
- Тип E: литьё металла под давлением, формованный, AISI 316 LHC, шлифованный
- Тип L: порошковая сталь AISI 316 LHC, шлифованная
Информация
Удерживающие шайбы из нержавеющей стали GN 2344 – это универсальные в применении стандартные детали.
Тип E предназначен для использования вместе с удерживающими тросами и шариковыми цепями для крепления других стандартных или крепёжных деталей и предотвращения потерь деталей.
Тип L подходит, например, для установки болтов или осей, которые могут быть одновременно закреплены в осевом и в радиальном положении.
