Серия GN 231

GN 231

Опоры для труб

Алюминий / составная сборка

Опоры для труб

PROFILE COMPATIBLEСТАНДАРТНЫЕ ДЕТАЛИ МАШИН ДЛЯ СИСТЕМ ПРОФИЛЕЙПредставленные в данной линейке стандартные детали совместимы с большинством распространённых систем алюминиевых профилей. При помощи подходящих сборочных комплектов стандартные детали ELESA+GANTER легко соединяются с профилями, позволяя тем самым экономить время и средства на заказ необходимых деталей по отдельности.- Совместимы с распространёнными системами профилей- Для пазов шириной в 6, 8 и 10 мм- Для профилей в 30, 40 и 45 ммИзделия предназначены для монтажа на распространённых системах профилей в самых разных отраслях. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 231 — Опоры для труб GN 231 — Опоры для труб GN 231 — Опоры для труб

Схемы

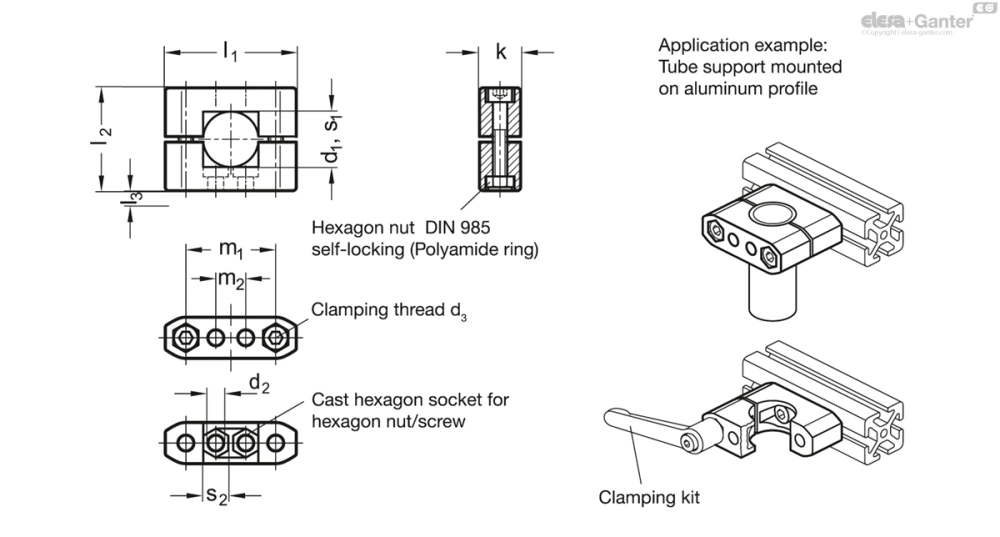

Схема GN 231

GN 231

Таблица моделей — Опоры для труб

Артикул
В корзину
GN 231-B8-2-BL B 8 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 50
GN 231-B8-2-SW B 8 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 50
GN 231-B10-2-BL B 10 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 65
GN 231-B10-2-SW B 10 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 65
GN 231-B12-2-BL B 12 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 62
GN 231-B12-2-SW B 12 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 62
GN 231-B14-2-BL B 14 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 64
GN 231-B14-2-SW B 14 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 64
GN 231-B15-2-BL B 15 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 61
GN 231-B15-2-SW B 15 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 61
GN 231-B16-2-BL B 16 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 64
GN 231-B16-2-SW B 16 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 64
GN 231-B18-2-BL B 18 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 59
GN 231-B18-2-SW B 18 - 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 59
GN 231-B20-2-BL B 20 - 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 170
GN 231-B20-2-SW B 20 - 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 170
GN 231-B25-2-BL B 25 - 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 163
GN 231-B25-2-SW B 25 - 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 163
GN 231-B30-2-BL B 30 - 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 158
GN 231-B30-2-SW B 30 - 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 158
GN 231-B40-2-BL B 40 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 360
GN 231-B40-2-SW B 40 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 360
GN 231-B42-2-BL B 42 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 375
GN 231-B42-2-SW B 42 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 375
GN 231-B45-2-BL B 45 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 375
GN 231-B45-2-SW B 45 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 375
GN 231-B48-2-BL B 48 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 350
GN 231-B48-2-SW B 48 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 350
GN 231-B50-2-BL B 50 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-80 340
GN 231-B50-2-SW B 50 - 11 M 10 27 100 80 5 73 30 17 GN 911-M10-80 340
GN 231-B60-2-BL B 60 - 11 M 10 27 100 90 5 78 30 17 GN 911-M10-80 385
GN 231-B60-2-SW B 60 - 11 M 10 27 100 90 5 78 30 17 GN 911-M10-80 385
GN 231-V8-2-BL - V 8 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 65
GN 231-V8-2-SW - V 8 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 65
GN 231-V10-2-BL - V 10 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 64
GN 231-V10-2-SW - V 10 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 64
GN 231-V12-2-BL - V 12 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 63
GN 231-V12-2-SW - V 12 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 63
GN 231-V14-2-BL - V 14 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 62
GN 231-V14-2-SW - V 14 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 62
GN 231-V15-2-BL - V 15 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 61
GN 231-V15-2-SW - V 15 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 61
GN 231-V16-2-BL - V 16 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 61
GN 231-V16-2-SW - V 16 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 61
GN 231-V18-2-BL - V 18 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 61
GN 231-V18-2-SW - V 18 6.2 M 6 17 52 38 3.5 36 10.5 10 GN 911-M6-32 61
GN 231-V20-2-BL - V 20 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 162
GN 231-V20-2-SW - V 20 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 162
GN 231-V25-2-BL - V 25 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 157
GN 231-V25-2-SW - V 25 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 157
GN 231-V30-2-BL - V 30 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 155
GN 231-V30-2-SW - V 30 8.5 M 8 22 70 55 4 48 16 13 GN 911-M8-50 155
GN 231-V40-2-BL - V 40 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 340
GN 231-V40-2-SW - V 40 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 340
GN 231-V45-2-BL - V 45 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 380
GN 231-V45-2-SW - V 45 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 380
GN 231-V50-2-BL - V 50 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 331
GN 231-V50-2-SW - V 50 11 M 10 27 100 80 5 73 30 17 GN 911-M10-70 331
GN 231-V60-2-BL - V 60 11 M 10 27 100 90 5 78 30 17 GN 911-M10-80 369
GN 231-V60-2-SW - V 60 11 M 10 27 100 90 5 78 30 17 GN 911-M10-80 369
3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

бесцветный

матовые, дробеструйной обработки BL

Зажимные отверстия механически не обработаны

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Информация

Рабочие отверстия опор для труб GN 231 не подвергались механической обработке и специально предназначены для конструкционных труб GN 990  или DIN 2391, DIN 2395 и DIN 2462 соответственно.

Опоры для труб GN 231 также подходят для установки на профильных системах.

Это стандартные зажимные винты с торцевой головкой DIN 912. Они могут быть заменены регулируемыми зажимными втулками  GN 911 (код изделия см. в таблице с размерами).

Аксессуары

  • Зажимные втулки GN 911

Техническая информация
