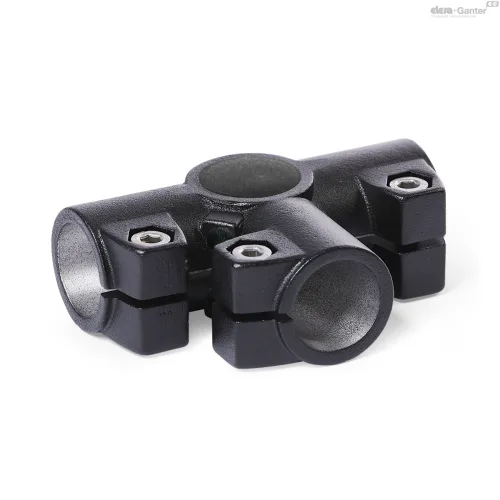

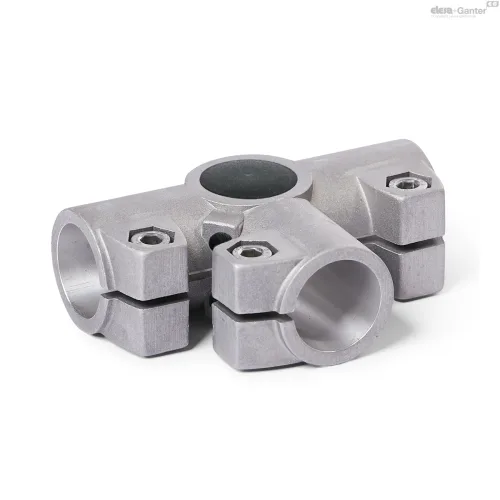

Угловые соединительные зажимы
Алюминий
Угловые соединительные зажимы
Изображения

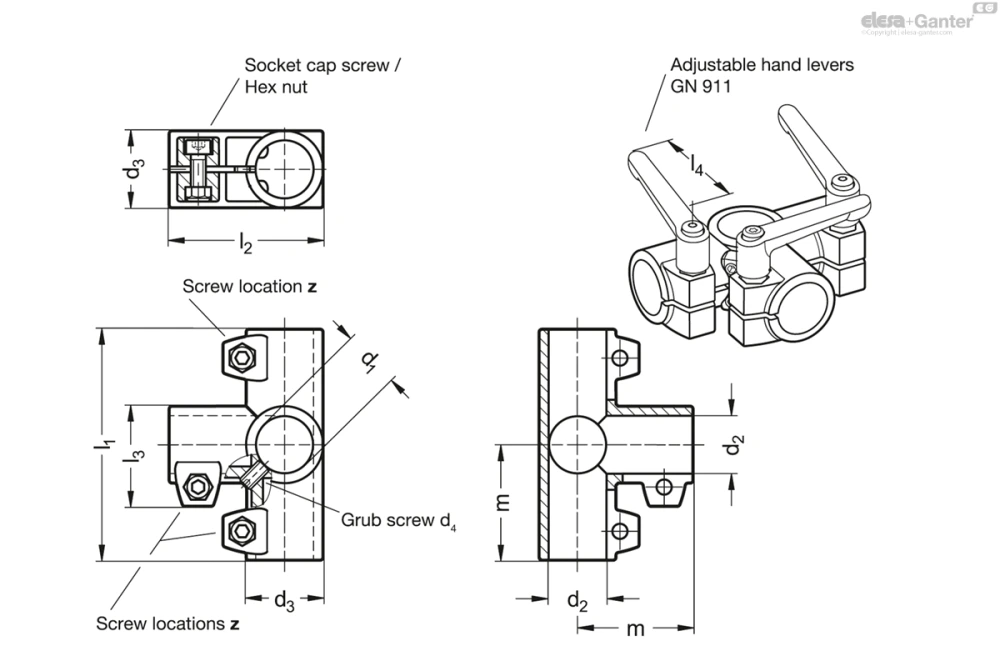

Схемы
GN 198
Таблица моделей — Угловые соединительные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 198-B20-B20-2-SW | B 20 | B 20 | 40 | M 8 | 120 | 80 | 52 | 60 | M8-25 | - | 434 | |
| GN 198-B20-B20-2-BL | B 20 | B 20 | 40 | M 8 | 120 | 80 | 52 | 60 | M8-25 | - | 434 | |
| GN 198-B25-B25-2-SW | B 25 | B 25 | 40 | M 8 | 120 | 80 | 52 | 60 | M8-25 | 78 | 355 | |
| GN 198-B25-B25-2-BL | B 25 | B 25 | 40 | M 8 | 120 | 80 | 52 | 60 | M8-25 | 78 | 355 | |
| GN 198-B30-B30-2-SW | B 30 | B 30 | 40 | M 8 | 120 | 80 | 52 | 60 | M8-25 | 63 | 78 | 263 | |
| GN 198-B30-B30-2-BL | B 30 | B 30 | 40 | M 8 | 120 | 80 | 52 | 60 | M8-25 | 63 | 78 | 263 | |
| GN 198-B40-B40-2-SW | B 40 | B 40 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | - | 1603 | |
| GN 198-B40-B40-2-BL | B 40 | B 40 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | - | 1603 | |
| GN 198-B42-B42-2-SW | B 42 | B 42 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | - | 1504 | |
| GN 198-B42-B42-2-BL | B 42 | B 42 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | - | 1504 | |
| GN 198-B45-B45-2-SW | B 45 | B 45 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | 92 | 1351 | |
| GN 198-B45-B45-2-BL | B 45 | B 45 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | 92 | 1351 | |
| GN 198-B48-B48-2-SW | B 48 | B 48 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | 78 | 92 | 1189 | |
| GN 198-B48-B48-2-BL | B 48 | B 48 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | 78 | 92 | 1189 | |
| GN 198-B50-B50-2-SW | B 50 | B 50 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | 78 | 92 | 1078 | |
| GN 198-B50-B50-2-BL | B 50 | B 50 | 65 | M 10 | 206 | 135.5 | 77.5 | 103 | M10-50 | 78 | 92 | 1078 |
Характеристики
Идентификационный номер
№ 2: с 3 зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Установочные винты DIN 914
Нержавеющая сталь AISI 304
Информация
Рабочие отверстия угловых соединительных зажимов GN 198 предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В местах расположения винтов z, винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
