Серия GN 192
GN 192
Т-образные угловые соединительные зажимы
Алюминий
Т-образные угловые соединительные зажимы
Изображения
Схемы

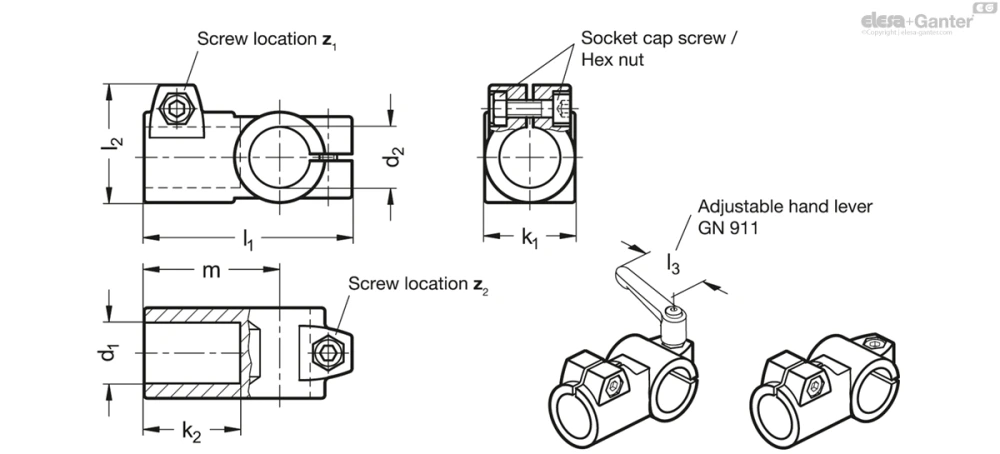

GN 192
Таблица моделей — Т-образные угловые соединительные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 192-B20-B20-40-2-SW | B 20 | B 20 | 40 | 42.5 | 92 | 52 | 60 | M8-25 | M8-25 | - | - | 267 | |
| GN 192-B20-B20-40-2-BL | B 20 | B 20 | 40 | 42.5 | 92 | 52 | 60 | M8-25 | M8-25 | - | - | 267 | |
| GN 192-B25-B25-40-2-SW | B 25 | B 25 | 40 | 42.5 | 92 | 52 | 60 | M8-25 | M8-25 | 63 | 78 | 78 | 220 | |
| GN 192-B25-B25-40-2-BL | B 25 | B 25 | 40 | 42.5 | 92 | 52 | 60 | M8-25 | M8-25 | 63 | 78 | 78 | 220 | |
| GN 192-B30-B30-40-2-SW | B 30 | B 30 | 40 | 42.5 | 92 | 52 | 60 | M8-25 | M8-25 | 63 | 78 | 63 | 78 | 186 | |
| GN 192-B30-B30-40-2-BL | B 30 | B 30 | 40 | 42.5 | 92 | 52 | 60 | M8-25 | M8-25 | 63 | 78 | 63 | 78 | 186 | |
| GN 192-B30-B30-56-2-SW | B 30 | B 30 | 56 | 62 | 130 | 68 | 90 | M10-35 | M10-35 | - | - | 661 | |
| GN 192-B30-B30-56-2-BL | B 30 | B 30 | 56 | 62 | 130 | 68 | 90 | M10-35 | M10-35 | - | - | 661 | |
| GN 192-B32-B32-56-2-SW | B 32 | B 32 | 56 | 62 | 130 | 68 | 90 | M10-35 | M10-35 | - | - | 645 | |
| GN 192-B32-B32-56-2-BL | B 32 | B 32 | 56 | 62 | 130 | 68 | 90 | M10-35 | M10-35 | - | - | 645 | |
| GN 192-B35-B35-56-2-SW | B 35 | B 35 | 56 | 62 | 130 | 68 | 90 | M10-35 | M10-35 | 92 | - | 630 | |
| GN 192-B35-B35-56-2-BL | B 35 | B 35 | 56 | 62 | 130 | 68 | 90 | M10-35 | M10-35 | 92 | - | 630 | |
| GN 192-B40-B40-56-2-SW | B 40 | B 40 | 56 | 62 | 130 | 68 | 90 | M10-35 | M10-35 | 78 | 92 | 92 | 481 | |
| GN 192-B40-B40-56-2-BL | B 40 | B 40 | 56 | 62 | 130 | 68 | 90 | M10-35 | M10-35 | 78 | 92 | 92 | 481 | |
| GN 192-B40-B40-65-2-SW | B 40 | B 40 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 92 | - | 922 | |
| GN 192-B40-B40-65-2-BL | B 40 | B 40 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 92 | - | 922 | |
| GN 192-B42-B42-65-2-SW | B 42 | B 42 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 78 | 92 | - | 889 | |
| GN 192-B42-B42-65-2-BL | B 42 | B 42 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 78 | 92 | - | 889 | |
| GN 192-B45-B45-65-2-SW | B 45 | B 45 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 78 | 92 | 92 | 869 | |
| GN 192-B45-B45-65-2-BL | B 45 | B 45 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 78 | 92 | 92 | 869 | |
| GN 192-B48-B48-65-2-SW | B 48 | B 48 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 78 | 92 | 78 | 92 | 732 | |
| GN 192-B48-B48-65-2-BL | B 48 | B 48 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 78 | 92 | 78 | 92 | 732 | |
| GN 192-B50-B50-65-2-SW | B 50 | B 50 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 78 | 92 | 78 | 92 | 676 | |
| GN 192-B50-B50-65-2-BL | B 50 | B 50 | 65 | 75 | 148 | 77.5 | 103 | M10-50 | M10-50 | 78 | 92 | 78 | 92 | 676 | |
| GN 192-B50-B50-80-2-SW | B 50 | B 50 | 80 | 80 | 177 | 92 | 125 | M10-50 | M10-50 | - | - | 1660 | |
| GN 192-B50-B50-80-2-BL | B 50 | B 50 | 80 | 80 | 177 | 92 | 125 | M10-50 | M10-50 | - | - | 1660 | |
| GN 192-B60-B60-80-2-SW | B 60 | B 60 | 80 | 80 | 177 | 92 | 125 | M10-50 | M10-50 | 78 | 92 | - | 1260 | |
| GN 192-B60-B60-80-2-BL | B 60 | B 60 | 80 | 80 | 177 | 92 | 125 | M10-50 | M10-50 | 78 | 92 | - | 1260 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия Т-образных угловых соединительных зажимов GN 192 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В местах расположения винтов z1 / z2 винты с головкой под торцевой ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
По запросу
- d1 / d2 с различными отверстиями
- С дюймовыми отверстиями
Техническая информация
