Серия GN 163
GN 163
Соединительные зажимы с опорной пластиной
Алюминий
Соединительные зажимы с опорной пластиной
Изображения

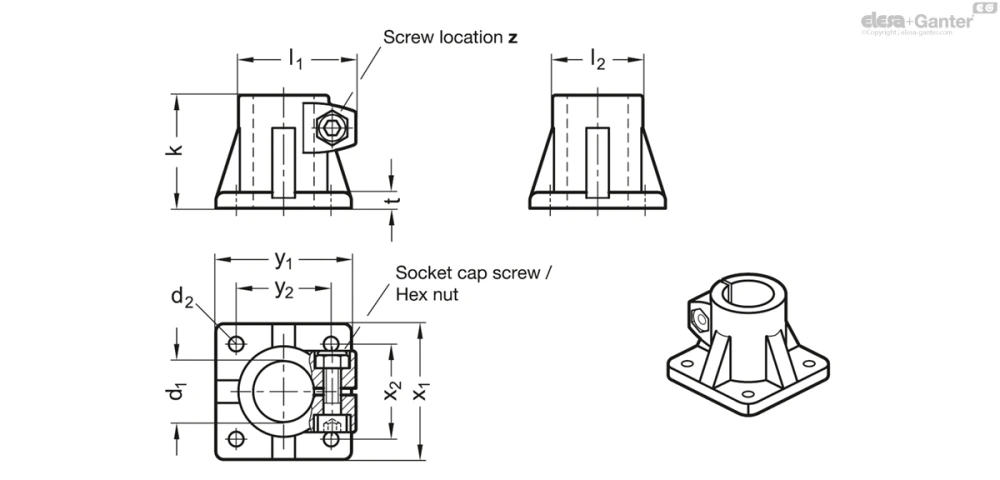

Схемы
GN 163
Таблица моделей — Соединительные зажимы с опорной пластиной
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 163-B20-50-2-SW | B 20 | 50 | 6.5 | 52 | 40 | 7 | 60 | 42 | 60 | 42 | M8-25 | 193 | |
| GN 163-B20-50-2-BL | B 20 | 50 | 6.5 | 52 | 40 | 7 | 60 | 42 | 60 | 42 | M8-25 | 193 | |
| GN 163-B25-50-2-SW | B 25 | 50 | 6.5 | 52 | 40 | 7 | 60 | 42 | 60 | 42 | M8-25 | 176 | |
| GN 163-B25-50-2-BL | B 25 | 50 | 6.5 | 52 | 40 | 7 | 60 | 42 | 60 | 42 | M8-25 | 176 | |
| GN 163-B30-50-2-SW | B 30 | 50 | 6.5 | 52 | 40 | 7 | 60 | 42 | 60 | 42 | M8-25 | 144 | |
| GN 163-B30-50-2-BL | B 30 | 50 | 6.5 | 52 | 40 | 7 | 60 | 42 | 60 | 42 | M8-25 | 144 | |
| GN 163-B30-70-2-SW | B 30 | 70 | 8.5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 520 | |
| GN 163-B30-70-2-BL | B 30 | 70 | 8.5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 520 | |
| GN 163-B32-70-2-SW | B 32 | 70 | 8.5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 505 | |
| GN 163-B32-70-2-BL | B 32 | 70 | 8.5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 505 | |
| GN 163-B35-70-2-SW | B 35 | 70 | 8.5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 485 | |
| GN 163-B35-70-2-BL | B 35 | 70 | 8.5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 485 | |
| GN 163-B40-70-2-SW | B 40 | 70 | 8.5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 419 | |
| GN 163-B40-70-2-BL | B 40 | 70 | 8.5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 419 | |
| GN 163-B40-85-2-SW | B 40 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 860 | |
| GN 163-B40-85-2-BL | B 40 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 860 | |
| GN 163-B42-85-2-SW | B 42 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 829 | |
| GN 163-B42-85-2-BL | B 42 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 829 | |
| GN 163-B45-85-2-SW | B 45 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 777 | |
| GN 163-B45-85-2-BL | B 45 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 777 | |
| GN 163-B48-85-2-SW | B 48 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 690 | |
| GN 163-B48-85-2-BL | B 48 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 690 | |
| GN 163-B50-85-2-SW | B 50 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 610 | |
| GN 163-B50-85-2-BL | B 50 | 85 | 11 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 610 | |
| GN 163-B60-100-2-SW | B 60 | 100 | 11 | 92 | 80 | 14 | 125 | 89 | 125 | 89 | M10-50 | 975 | |
| GN 163-B60-100-2-BL | B 60 | 100 | 11 | 92 | 80 | 14 | 125 | 89 | 125 | 89 | M10-50 | 975 |
Характеристики
Идентификационный номер
№ 2: с зажимным винтом из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия соединительных зажимов с опорной пластиной GN 163 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винта z винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима.
Техническая информация
