Серия GN 162.8
GN 162.8
Соединительные зажимы с опорной пластиной
Алюминий, с установочным винтом
Соединительные зажимы с опорной пластиной
Изображения

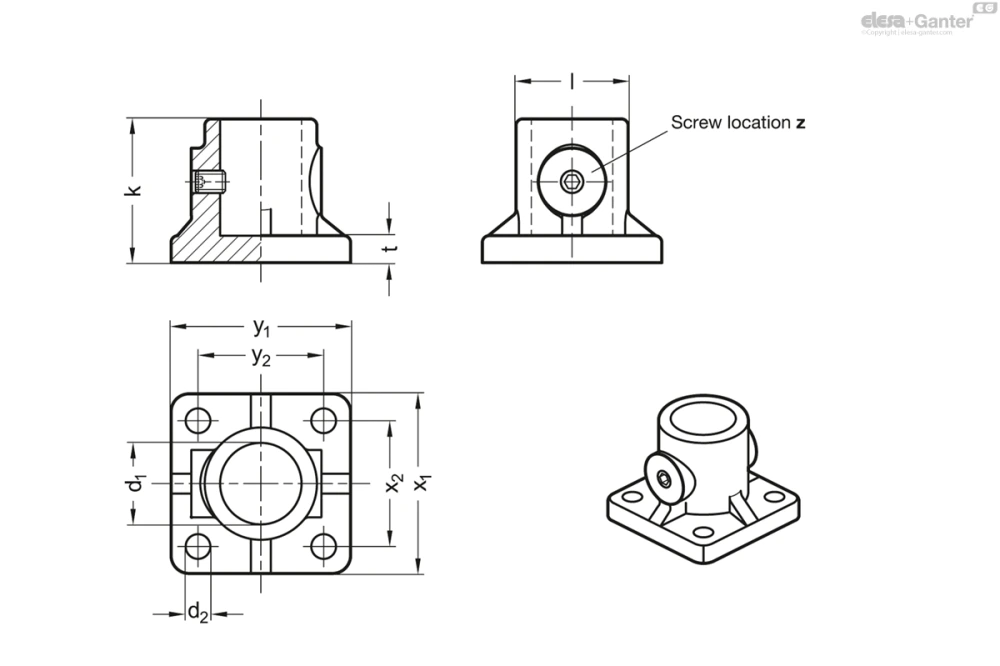

Схемы
GN 162.8
Таблица моделей — Соединительные зажимы с опорной пластиной
| Артикул |
|
d2 | k | l | t | x1 | x2 | y1 | y2 | z Расположение винта |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 162.8-B10-3-BL | B 10 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 52 | |
| GN 162.8-B10-3-SW | B 10 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 52 | |
| GN 162.8-B12-3-BL | B 12 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 50 | |
| GN 162.8-B12-3-SW | B 12 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 50 | |
| GN 162.8-B14-3-BL | B 14 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 48 | |
| GN 162.8-B14-3-SW | B 14 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 48 | |
| GN 162.8-B15-3-BL | B 15 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 47 | |
| GN 162.8-B15-3-SW | B 15 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 47 | |
| GN 162.8-B16-3-BL | B 16 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 42 | |
| GN 162.8-B16-3-SW | B 16 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 42 | |
| GN 162.8-B18-3-BL | B 18 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 38 | |
| GN 162.8-B18-3-SW | B 18 | 5.5 | 32 | 25 | 6 | 40 | 28 | 40 | 28 | M6-6 | 38 |
Характеристики
Идентификационный номер
№ 3: с резьбовым стержнем из нержавеющей стали DIN 913
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Установочный винт DIN 913
Нержавеющая сталь AISI 304
Информация
Рабочие отверстия зажимов с опорной пластиной GN 162.8 не подвергались механической обработке и предназначены для GN 990 или DIN 2391, DIN 2395 и DIN 2462 Конструкционные трубы.
В месте расположения винта z резьбовой стержень позволяет уменьшить сечение отверстия для зажима.
