Серия GN 146.6-A
GN 146.6-B30-A-4
Фланцевые соединительные зажимы
Фланцевые соединительные зажимы
нержавеющая сталь, с двумя монтажными отверстиями
Цена и наличие — по запросу: корзина формирует заявку.
Изображения
Схемы
GN 146.6-B30-A-4

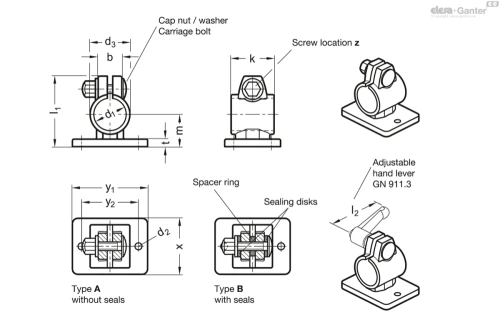

Технические характеристики — Фланцевые соединительные зажимы
- d1Bore
- B 30
- b
- 22
- d2
- 6.5
- d3
- 37
- k Длина зажимная
- 40
- l1
- 65
- m
- 30
- t
- 7
- x1
- 52
- x2
- 35
- y1
- 70
- y2
- 53
- z Расположение винта
- M8-30
- Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z l2
- 63 | 78
- Weight (in g)
- 300
- Вес (г)
- 300
Характеристики
Типы
- Тип A: без уплотнений
- Тип B: с уплотнениями
Идентификационный номер
- № 4: с накидной гайкой из нержавеющей стали DIN 917
Нержавеющая сталь AISI CF-8
матовая отделка, дробеструйная обработка
Болт с квадратным подголовком DIN 603
Нержавеющая сталь
Накидные гайки DIN 917 / Шайбы
Нержавеющая сталь
Уплотнения
- Уплотнительные прокладки
Пластик (полиацеталь POM)
- Разделительное кольцо
Силиконовая резина, твёрдость по Шору (40...60)А
Информация
Рабочие отверстия фиксаторов фланцевых соединительных зажимов GN 146.6 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винтов z болт с квадратным подголовком и накидная гайка позволяют уменьшить сечение отверстия для зажима. Тип B оснащён уплотнениями на месте расположения винтов.
Для зажима без использования инструментов можно заменить накидную гайку на регулируемую ручку рычажного типа GN 911.3 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911.3
Техническая информация
Вопрос о продукции
Спросите о модели GN 146.6-B30-A-4 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
