Фланцевые соединительные зажимы

Алюминий / с двумя крепёжными отверстиями

Таблица (PDF)

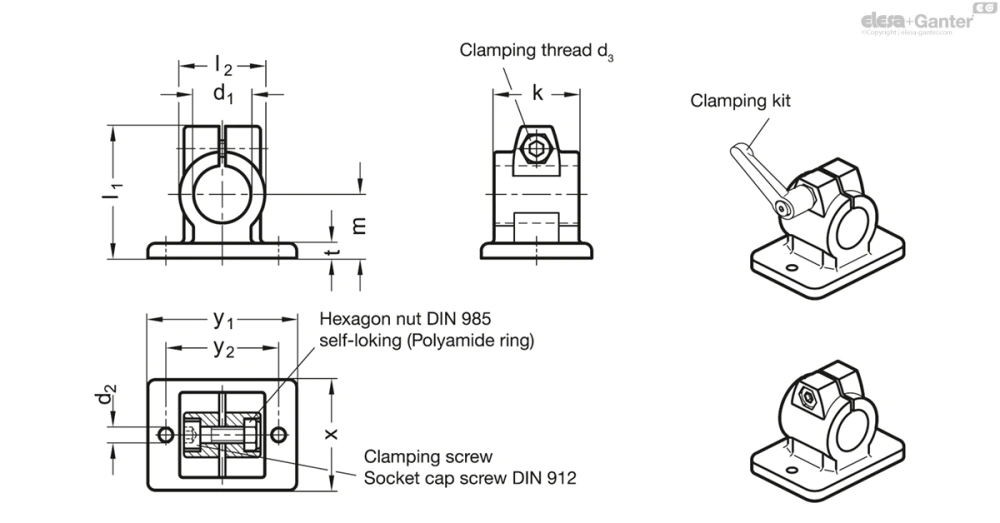

GN 146.3 — Фланцевые соединительные зажимы

GN 146.3

Таблица моделей — Фланцевые соединительные зажимы

Артикул	d₁	k	d₂	d₃	l₁	l₂	m	t	x	y₁	y₂	Комплект зажимов для d3	Вес (г)
GN 146.3-B20-40-2-BL	B 20	40	6.5	M 8	62	40	30	7	52	70	53	GN 911-M8-32	186
GN 146.3-B20-40-2-SW	B 20	40	6.5	M 8	62	40	30	7	52	70	53	GN 911-M8-32	186
GN 146.3-B25-40-2-BL	B 25	40	6.5	M 8	62	40	30	7	52	70	53	GN 911-M8-32	171
GN 146.3-B25-40-2-SW	B 25	40	6.5	M 8	62	40	30	7	52	70	53	GN 911-M8-32	171
GN 146.3-B30-40-2-BL	B 30	40	6.5	M 8	62	40	30	7	52	70	53	GN 911-M8-32	154
GN 146.3-B30-40-2-SW	B 30	40	6.5	M 8	62	40	30	7	52	70	53	GN 911-M8-32	154
GN 146.3-B30-56-2-BL	B 30	56	8.5	M 10	83	56	42	10	78	108	82	GN 911-M10-40	487
GN 146.3-B30-56-2-SW	B 30	56	8.5	M 10	83	56	42	10	78	108	82	GN 911-M10-40	487
GN 146.3-B32-56-2-BL	B 32	56	8.5	M 10	83	56	42	10	78	108	82	GN 911-M10-40	480
GN 146.3-B32-56-2-SW	B 32	56	8.5	M 10	83	56	42	10	78	108	82	GN 911-M10-40	480
GN 146.3-B35-56-2-BL	B 35	56	8.5	M 10	83	56	42	10	78	108	82	GN 911-M10-40	449
GN 146.3-B35-56-2-SW	B 35	56	8.5	M 10	83	56	42	10	78	108	82	GN 911-M10-40	449
GN 146.3-B40-56-2-BL	B 40	56	8.5	M 10	83	56	42	10	78	108	82	GN 911-M10-40	406
GN 146.3-B40-56-2-SW	B 40	56	8.5	M 10	83	56	42	10	78	108	82	GN 911-M10-40	406

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

бесцветный

матовые, дробеструйной обработки BL

Зажимные отверстия механически обработаны

Socket cap screw DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Информация

Рабочие отверстия фланцевых соединительных зажимов GN 146.3 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

Фланцевые соединительные зажимы GN 146.3 также подходят для установки на профильных системах .

Это стандартный зажимной винт с торцевой головкой с шестигранным углублением DIN 912. Он может быть заменён зажимной втулкой GN 911 (код изделия см. в таблице с размерами).
