Фланцевые соединительные зажимы

Алюминий, с двумя монтажными отверстиями

Таблица (PDF)

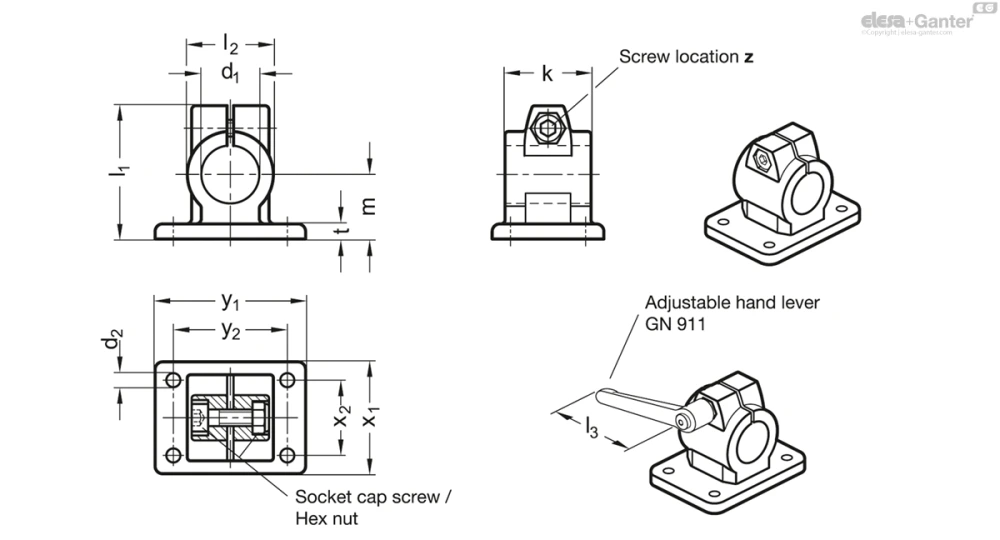

GN 146 — Фланцевые соединительные зажимы

GN 146

Таблица моделей — Фланцевые соединительные зажимы

Артикул	d_1Bore	k	d₂	l₁	l₂	m	t	x₁	x₂	y₁	y₂	z Расположение винта	Рекомендуемый вспомогательный ручной рычаг GN 911 для z l3	Вес (г)
GN 146-B20-40-2-SW	B 20	40	6.5	62	40	30	7	52	35	70	53	M8-25	-	194
GN 146-B20-40-2-BL	B 20	40	6.5	62	40	30	7	52	35	70	53	M8-25	-	194
GN 146-B25-40-2-SW	B 25	40	6.5	62	40	30	7	52	35	70	53	M8-25	63 \| 78	179
GN 146-B25-40-2-BL	B 25	40	6.5	62	40	30	7	52	35	70	53	M8-25	63 \| 78	179
GN 146-B30-40-2-SW	B 30	40	6.5	62	40	30	7	52	35	70	53	M8-25	63 \| 78	143
GN 146-B30-40-2-BL	B 30	40	6.5	62	40	30	7	52	35	70	53	M8-25	63 \| 78	143
GN 146-B30-56-2-SW	B 30	56	8.5	83	56	42	10	78	52	108	82	M10-35	-	500
GN 146-B30-56-2-BL	B 30	56	8.5	83	56	42	10	78	52	108	82	M10-35	-	500
GN 146-B32-56-2-SW	B 32	56	8.5	83	56	42	10	78	52	108	82	M10-35	-	476
GN 146-B32-56-2-BL	B 32	56	8.5	83	56	42	10	78	52	108	82	M10-35	-	476
GN 146-B35-56-2-SW	B 35	56	8.5	83	56	42	10	78	52	108	82	M10-35	92	460
GN 146-B35-56-2-BL	B 35	56	8.5	83	56	42	10	78	52	108	82	M10-35	92	460
GN 146-B40-56-2-SW	B 40	56	8.5	83	56	42	10	78	52	108	82	M10-35	78 \| 92	435
GN 146-B40-56-2-BL	B 40	56	8.5	83	56	42	10	78	52	108	82	M10-35	78 \| 92	435
GN 146-B40-65-2-SW	B 40	65	11	95	65	50	14	92	62	128	98	M10-50	-	800
GN 146-B40-65-2-BL	B 40	65	11	95	65	50	14	92	62	128	98	M10-50	-	800
GN 146-B42-65-2-SW	B 42	65	11	95	65	50	14	92	62	128	98	M10-50	-	760
GN 146-B42-65-2-BL	B 42	65	11	95	65	50	14	92	62	128	98	M10-50	-	760
GN 146-B45-65-2-SW	B 45	65	11	95	65	50	14	92	62	128	98	M10-50	78 \| 92	736
GN 146-B45-65-2-BL	B 45	65	11	95	65	50	14	92	62	128	98	M10-50	78 \| 92	736
GN 146-B48-65-2-SW	B 48	65	11	95	65	50	14	92	62	128	98	M10-50	78 \| 92	694
GN 146-B48-65-2-BL	B 48	65	11	95	65	50	14	92	62	128	98	M10-50	78 \| 92	694
GN 146-B50-65-2-SW	B 50	65	11	95	65	50	14	92	62	128	98	M10-50	78 \| 92	650
GN 146-B50-65-2-BL	B 50	65	11	95	65	50	14	92	62	128	98	M10-50	78 \| 92	650
GN 146-B50-80-2-SW	B 50	80	11	112	80	60	14	110	74	154	118	M10-50	-	1320
GN 146-B50-80-2-BL	B 50	80	11	112	80	60	14	110	74	154	118	M10-50	-	1320
GN 146-B60-80-2-SW	B 60	80	11	112	80	60	14	110	74	154	118	M10-50	78 \| 92	1120
GN 146-B60-80-2-BL	B 60	80	11	112	80	60	14	110	74	154	118	M10-50	78 \| 92	1120

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с зажимным винтом из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Гладкий, матовые, дробеструйная обработка BL

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

В месте расположения винта z винт с головкой под торцевой ключ позволяет уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под торцевой ключ регулируемым рычагом GN 911 перечисленные в таблице в качестве принадлежностей.
