Серия GN 126.1

GN-126.1

Регулируемые плоские ручки рычажного типа

Цинк, литье под давлением, втулка/резьбовой стержень из нержавеющей стали

с резьбовым стержнем

__logo__IF2018__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__GermanDesignAwardWinner__ __logo__IF__
Таблица (PDF)

Исполнения серии GN 126.1

GN 126.1

GN 126.1

Регулируемые плоские ручки рычажного типа

Цинк, литье под давлением, втулка/резьбовой стержень из нержавеющей стали
GN-126.1

GN-126.1

Регулируемые плоские ручки рычажного типа

Цинк, литье под давлением, втулка/резьбовой стержень из нержавеющей стали

Изображения

GN-126.1 — Регулируемые плоские ручки рычажного типа GN-126.1 — Регулируемые плоские ручки рычажного типа

Схемы

Схема GN-126.1

GN-126.1

Таблица моделей — Регулируемые плоские ручки рычажного типа

Артикул
В корзину
GN 126.1-120-M10-20-SR 120 M 10 20 16 32 29.5 2 41.5 2.5 202
GN 126.1-120-M10-20-SW 120 M 10 20 16 32 29.5 2 41.5 2.5 202
GN 126.1-120-M10-25-SR 120 M 10 25 16 32 29.5 2 41.5 2.5 204
GN 126.1-120-M10-25-SW 120 M 10 25 16 32 29.5 2 41.5 2.5 204
GN 126.1-120-M10-32-SR 120 M 10 32 16 32 29.5 2 41.5 2.5 207
GN 126.1-120-M10-32-SW 120 M 10 32 16 32 29.5 2 41.5 2.5 207
GN 126.1-120-M10-40-SR 120 M 10 40 16 32 29.5 2 41.5 2.5 212
GN 126.1-120-M10-40-SW 120 M 10 40 16 32 29.5 2 41.5 2.5 212
GN 126.1-120-M10-50-SR 120 M 10 50 16 32 29.5 2 41.5 2.5 217
GN 126.1-120-M10-50-SW 120 M 10 50 16 32 29.5 2 41.5 2.5 217
GN 126.1-120-M10-63-SR 120 M 10 63 16 32 29.5 2 41.5 2.5 224
GN 126.1-120-M10-63-SW 120 M 10 63 16 32 29.5 2 41.5 2.5 224
GN 126.1-120-M10-80-SR 120 M 10 80 16 32 29.5 2 41.5 2.5 231
GN 126.1-120-M10-80-SW 120 M 10 80 16 32 29.5 2 41.5 2.5 231
GN 126.1-120-M12-20-SR 120 M 12 20 16 32 29.5 2 41.5 2.5 207
GN 126.1-120-M12-20-SW 120 M 12 20 16 32 29.5 2 41.5 2.5 207
GN 126.1-120-M12-25-SR 120 M 12 25 16 32 29.5 2 41.5 2.5 210
GN 126.1-120-M12-25-SW 120 M 12 25 16 32 29.5 2 41.5 2.5 210
GN 126.1-120-M12-32-SR 120 M 12 32 16 32 29.5 2 41.5 2.5 215
GN 126.1-120-M12-32-SW 120 M 12 32 16 32 29.5 2 41.5 2.5 215
GN 126.1-120-M12-40-SR 120 M 12 40 16 32 29.5 2 41.5 2.5 222
GN 126.1-120-M12-40-SW 120 M 12 40 16 32 29.5 2 41.5 2.5 222
GN 126.1-120-M12-50-SR 120 M 12 50 16 32 29.5 2 41.5 2.5 229
GN 126.1-120-M12-50-SW 120 M 12 50 16 32 29.5 2 41.5 2.5 229
GN 126.1-120-M12-63-SR 120 M 12 63 16 32 29.5 2 41.5 2.5 237
GN 126.1-120-M12-63-SW 120 M 12 63 16 32 29.5 2 41.5 2.5 237
GN 126.1-120-M12-80-SR 120 M 12 80 16 32 29.5 2 41.5 2.5 249
GN 126.1-120-M12-80-SW 120 M 12 80 16 32 29.5 2 41.5 2.5 249
GN 126.1-145-M12-32-SR 145 M 12 32 23 40 42 4 56 4 433
GN 126.1-145-M12-32-SW 145 M 12 32 23 40 42 4 56 4 433
GN 126.1-145-M12-40-SR 145 M 12 40 23 40 42 4 56 4 440
GN 126.1-145-M12-40-SW 145 M 12 40 23 40 42 4 56 4 440
GN 126.1-145-M12-50-SR 145 M 12 50 23 40 42 4 56 4 447
GN 126.1-145-M12-50-SW 145 M 12 50 23 40 42 4 56 4 447
GN 126.1-145-M12-63-SR 145 M 12 63 23 40 42 4 56 4 455
GN 126.1-145-M12-63-SW 145 M 12 63 23 40 42 4 56 4 455
GN 126.1-145-M12-80-SR 145 M 12 80 23 40 42 4 56 4 445
GN 126.1-145-M12-80-SW 145 M 12 80 23 40 42 4 56 4 445
GN 126.1-145-M16-32-SR 145 M 16 32 23 40 42 4 56 4 449
GN 126.1-145-M16-32-SW 145 M 16 32 23 40 42 4 56 4 449
GN 126.1-145-M16-40-SR 145 M 16 40 23 40 42 4 56 4 460
GN 126.1-145-M16-40-SW 145 M 16 40 23 40 42 4 56 4 460
GN 126.1-145-M16-50-SR 145 M 16 50 23 40 42 4 56 4 476
GN 126.1-145-M16-50-SW 145 M 16 50 23 40 42 4 56 4 477
GN 126.1-145-M16-63-SR 145 M 16 63 23 40 42 4 56 4 491
GN 126.1-145-M16-63-SW 145 M 16 63 23 40 42 4 56 4 491
GN 126.1-145-M16-80-SR 145 M 16 80 23 40 42 4 56 4 513
GN 126.1-145-M16-80-SW 145 M 16 80 23 40 42 4 56 4 513
3D-модель Технические данные (PDF)

Характеристики

Рукоятка

Цинк, литьё под давлением

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

серебристый цвет, RAL 9006, текстурированная отделка SR

Покрытие втулки

Пластик

  • чёрный цвет SW
  • светло-серый цвет SR

Винт с потайной головкой

Нержавеющая сталь

  • химически черненый SW
  • бесцветный для SR

Резьбовая втулка/втулка с каналом

Нержавеющая сталь AISI 303

Информация

Регулируемая плоская ручка рычажного типа GN 126.1 характеризуется своей малой высотой и неустаревающим элегантным дизайном.

Они являются идеальными в случаях, когда требуется вращение в замкнутом пространстве или рычаг должен быть зафиксирован в определенном положении. Резьбовая вставка/втулка с каналом прикреплена к ручке с зубчиками с возможностью вращения.

Нажатие на рычаг освобождает зубчики, давая ему возможность вращения до идеального положения фиксации. При отпускании ручки зубчики повторно зацепляются автоматически.

Техническая информация

Вопрос о продукции

Спросите о серии GN-126.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

GN-126.1 — Регулируемые плоские ручки рычажного типа

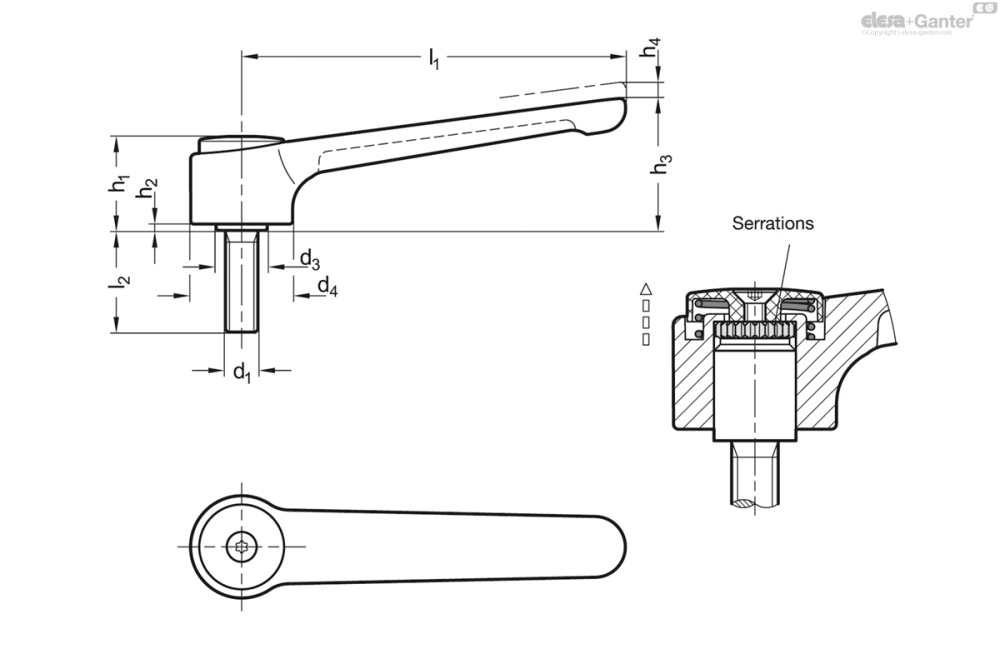

Чертёж GN-126.1
