Замки с П-образными ручками для шкафов

Замки с П- образными ручками для шкафов GN 119.3 используются в тех случаях, когда требуется и блокировочный механизм, и ручка. Они закрываются поворотом по часовой стрелке (вправо), который перемещает кулачковую защёлку в заблокированное положение за дверную раму. Замки имеют прижимной диапазон в 10 мм, поэтому их также можно использовать вместе с уплотнениями, например.

Различные ходовые болты и распорные детали обеспечивают дальность захвата A1...A9 от 17 до 65 мм.

П-образная ручка для шкафов со встроенной кулачковой защёлкой имеет крайне привлекательный дизайн и представляет экономичное решение.

• GN 119.2Ключи

• Список типов замков

Поворачивая замок по часовой стрелке (вправо), ступенчатая кулачковая защёлка заходит за раму и закрывает дверь.

Большое расстояние для втягивания кулачка (10 мм) позволяет этим замкам успешно использоваться на дверях с уплотнительными лентами. При выборе дальности захвата A необходимо учитывать толщину уплотнения.

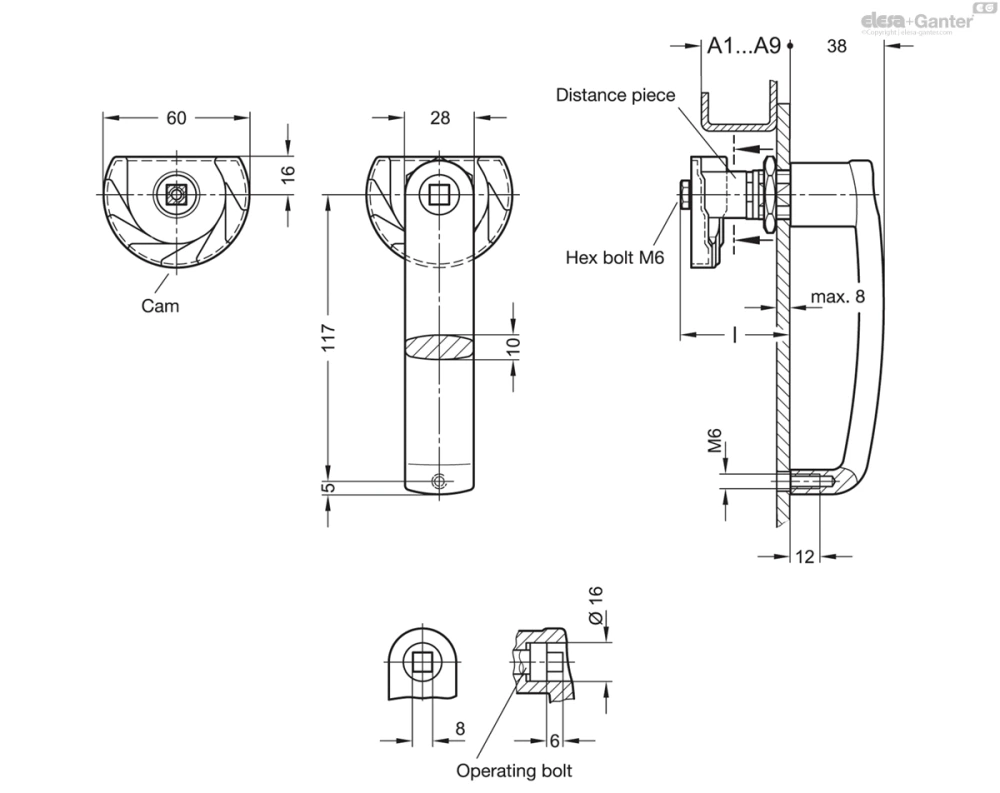

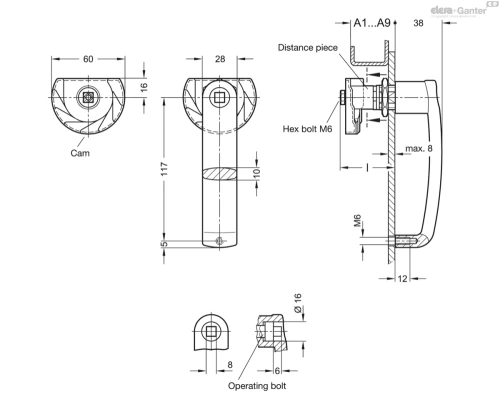

Для осуществления монтажа выполните два отверстия в двери, как показано на одном из монтажных чертежей. Корпус замка с предварительно собранным ходовым болтом установлен в отверстие спереди и удерживается на месте монтажной гайкой с задней стороны. Распорная деталь и кулачковая защёлка прижимаются друг за другом к ходовому болту с задней стороны и закрепляются винтом с шестигранной головкой. При серийном производстве требуемые монтажные отверстия в дверном полотне обычно выполняются сверлением, пробивкой или лазерной обработкой.
