Серия GN 117

GN 117

Защелки

Защелки

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 117 — Защелки

Схемы

Схема GN 117

GN 117

Таблица моделей — Защелки

Артикул
В корзину
GN 117-SG-T1-Z1 1.5-3 0-9 140
GN 117-SG-T1-Z2 1.5-3 3-12 145
GN 117-SG-T1-Z3 1.5-3 6-15 147
GN 117-SG-T1-Z4 1.5-3 9-18 151
GN 117-SG-T1-Z5 1.5-3 12-21 158
GN 117-SG-T1-Z6 1.5-3 15-24 159
GN 117-SG-T1-Z7 1.5-3 18-27 161
GN 117-SG-T1-Z8 1.5-3 21-30 165
GN 117-SG-T1-Z9 1.5-3 24-33 167
GN 117-SG-T1-Z10 1.5-3 27-36 172
GN 117-SG-T1-Z11 1.5-3 30-39 176
GN 117-SG-T1-Z12 1.5-3 33-42 177
GN 117-SG-T1-Z13 1.5-3 36-45 182
GN 117-SG-T1-Z14 1.5-3 39-48 185
GN 117-SG-T1-Z15 1.5-3 42-51 187
GN 117-SG-T2-Z1 3-4.5 0-9 140
GN 117-SG-T2-Z2 3-4.5 3-12 145
GN 117-SG-T2-Z3 3-4.5 6-15 150
GN 117-SG-T2-Z4 3-4.5 9-18 151
GN 117-SG-T2-Z5 3-4.5 12-21 158
GN 117-SG-T2-Z6 3-4.5 15-24 161
GN 117-SG-T2-Z7 3-4.5 18-27 161
GN 117-SG-T2-Z8 3-4.5 21-30 165
GN 117-SG-T2-Z9 3-4.5 24-33 170
GN 117-SG-T2-Z10 3-4.5 27-36 172
GN 117-SG-T2-Z11 3-4.5 30-39 176
GN 117-SG-T2-Z12 3-4.5 33-42 180
GN 117-SG-T2-Z13 3-4.5 36-45 182
GN 117-SG-T2-Z14 3-4.5 39-48 185
GN 117-SG-T2-Z15 3-4.5 42-51 190
GN 117-SG-T3-Z1 4.5-6 0-9 143
GN 117-SG-T3-Z2 4.5-6 3-12 145
GN 117-SG-T3-Z3 4.5-6 6-15 150
GN 117-SG-T3-Z4 4.5-6 9-18 154
GN 117-SG-T3-Z5 4.5-6 12-21 158
GN 117-SG-T3-Z6 4.5-6 15-24 161
GN 117-SG-T3-Z7 4.5-6 18-27 164
GN 117-SG-T3-Z8 4.5-6 21-30 165
GN 117-SG-T3-Z9 4.5-6 24-33 170
GN 117-SG-T3-Z10 4.5-6 27-36 175
GN 117-SG-T3-Z11 4.5-6 30-39 176
GN 117-SG-T3-Z12 4.5-6 33-42 180
GN 117-SG-T3-Z13 4.5-6 36-45 184
GN 117-SG-T3-Z14 4.5-6 39-48 185
GN 117-SG-T3-Z15 4.5-6 42-51 190
GN 117-SG-T4-Z1 6-7.5 0-9 143
GN 117-SG-T4-Z2 6-7.5 3-12 148
GN 117-SG-T4-Z3 6-7.5 6-15 150
GN 117-SG-T4-Z4 6-7.5 9-18 154
GN 117-SG-T4-Z5 6-7.5 12-21 160
GN 117-SG-T4-Z6 6-7.5 15-24 161
GN 117-SG-T4-Z7 6-7.5 18-27 164
GN 117-SG-T4-Z8 6-7.5 21-30 168
GN 117-SG-T4-Z9 6-7.5 24-33 170
GN 117-SG-T4-Z10 6-7.5 27-36 175
GN 117-SG-T4-Z11 6-7.5 30-39 179
GN 117-SG-T4-Z12 6-7.5 33-42 180
GN 117-SG-T4-Z13 6-7.5 36-45 184
GN 117-SG-T4-Z14 6-7.5 39-48 188
GN 117-SG-T4-Z15 6-7.5 42-51 190
GN 117-SG-T5-Z1 7.5-9 0-9 143
GN 117-SG-T5-Z2 7.5-9 3-12 148
GN 117-SG-T5-Z3 7.5-9 6-15 153
GN 117-SG-T5-Z4 7.5-9 9-18 154
GN 117-SG-T5-Z5 7.5-9 12-21 160
GN 117-SG-T5-Z6 7.5-9 15-24 164
GN 117-SG-T5-Z7 7.5-9 18-27 164
GN 117-SG-T5-Z8 7.5-9 21-30 168
GN 117-SG-T5-Z9 7.5-9 24-33 173
GN 117-SG-T5-Z10 7.5-9 27-36 175
GN 117-SG-T5-Z11 7.5-9 30-39 179
GN 117-SG-T5-Z12 7.5-9 33-42 182
GN 117-SG-T5-Z13 7.5-9 36-45 184
GN 117-SG-T5-Z14 7.5-9 39-48 188
GN 117-SG-T5-Z15 7.5-9 42-51 194
GN 117-SG-T6-Z1 9-10.5 0-9 146
GN 117-SG-T6-Z2 9-10.5 3-12 148
GN 117-SG-T6-Z3 9-10.5 6-15 153
GN 117-SG-T6-Z4 9-10.5 9-18 156
GN 117-SG-T6-Z5 9-10.5 12-21 160
GN 117-SG-T6-Z6 9-10.5 15-24 164
GN 117-SG-T6-Z7 9-10.5 18-27 167
GN 117-SG-T6-Z8 9-10.5 21-30 168
GN 117-SG-T6-Z9 9-10.5 24-33 173
GN 117-SG-T6-Z10 9-10.5 27-36 178
GN 117-SG-T6-Z11 9-10.5 30-39 179
GN 117-SG-T6-Z12 9-10.5 33-42 182
GN 117-SG-T6-Z13 9-10.5 36-45 187
GN 117-SG-T6-Z14 9-10.5 39-48 188
GN 117-SG-T6-Z15 9-10.5 42-51 194
GN 117-SG-T7-Z1 10.5-12 0-9 146
GN 117-SG-T7-Z2 10.5-12 3-12 151
GN 117-SG-T7-Z3 10.5-12 6-15 153
GN 117-SG-T7-Z4 10.5-12 9-18 156
GN 117-SG-T7-Z5 10.5-12 12-21 163
GN 117-SG-T7-Z6 10.5-12 15-24 164
GN 117-SG-T7-Z7 10.5-12 18-27 167
GN 117-SG-T7-Z8 10.5-12 21-30 171
GN 117-SG-T7-Z9 10.5-12 24-33 173
GN 117-SG-T7-Z10 10.5-12 27-36 178
GN 117-SG-T7-Z11 10.5-12 30-39 181
GN 117-SG-T7-Z12 10.5-12 33-42 182
GN 117-SG-T7-Z13 10.5-12 36-45 187
GN 117-SG-T7-Z14 10.5-12 39-48 192
GN 117-SG-T7-Z15 10.5-12 42-51 194
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип SG: со звездообразной ручкой

Звездообразная ручка DIN 6336

Пластик (полиамид PA)

чёрный цвет, матовая отделка

Кулачковая защёлка

Стальной лист

гальванически оцинкована с голубой пассивацией

Болт и распорная деталь

Сталь

гальванически оцинкована с голубой пассивацией

Информация

Замки GN 117 являются вибростойкими и имеют прижимной диапазон до 10 мм. Блокировка осуществляется поворотом ручки по часовой стрелке.

Привлекает внимание его простая и, следовательно, экономичная установка.

Техническая информация

Инструкции по сборке и монтажу

117m

Поворачивая замок по часовой стрелке, ступенчатая и подпружиненная кулачковая защелка заходит за раму и закрывает дверь.

Большой радиус втягивания кулачка (10 мм) позволяет успешно использовать эти замки на дверях с уплотнительными лентами. При выборе величины 'Z' необходимо учитывать толщину дверного полотна. Пружинный кулачок (тарельчатая пружина) препятствует открыванию двери под действием вибрации.

В двери должно быть отверстие Ø 16 мм на расстоянии 23 мм от дверной рамы до центра отверстия. Болт вставляется спереди. Распорная втулка, кулачковая защелка и тарельчатые пружины устанавливаются на валу с внутренней стороны в этой последовательности.

Самоконтрящаяся гайка имеет крутящий момент, обеспечивающий свободное перемещение защелки.

T+Zl макс.
≤ 13.531
≤ 1835.5
≤ 22.540
≤ 2744.5
≤ 31.549
≤ 3653.5
≤ 40.558
≤ 4562.5
≤ 49.567
≤ 5471.5
≤ 58.576
≤ 6380.5

Вопрос о продукции

Спросите о серии GN 117 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 116.1 — Поворотные зажимные замки

GN 116.1

Поворотные зажимные замки

Поворотные зажимные замки
GN 119 — Замки

GN 119

Замки

Сталь / нержавеющая сталь

Сталь
GN 119-NI — Замки

GN 119-NI

Замки

Сталь / нержавеющая сталь

Нержавеющая сталь
GN 119.3-DK — Замки с П-образными ручками для шкафов

GN 119.3-DK

Замки с П-образными ручками для шкафов

Цинковое литье под давлением/Нержавеющая сталь

с треугольным шпинделем
GN 119.3-VDE — Замки с П-образными ручками для шкафов

GN 119.3-VDE

Замки с П-образными ручками для шкафов

Цинковое литье под давлением/Нержавеющая сталь

с двойной бородкой
GN 119.3-VK7 — Замки с П-образными ручками для шкафов

GN 119.3-VK7

Замки с П-образными ручками для шкафов

Цинковое литье под давлением/Нержавеющая сталь

с квадратным шпинделем
GN 119.3-VK8 — Замки с П-образными ручками для шкафов

GN 119.3-VK8

Замки с П-образными ручками для шкафов

Цинковое литье под давлением/Нержавеющая сталь

с квадратным шпинделем
GN 218 — Кулачковые замки

GN 218

Кулачковые замки

Спечённая сталь

Кулачковые замки

Артикул модели

GN 117 — Защелки

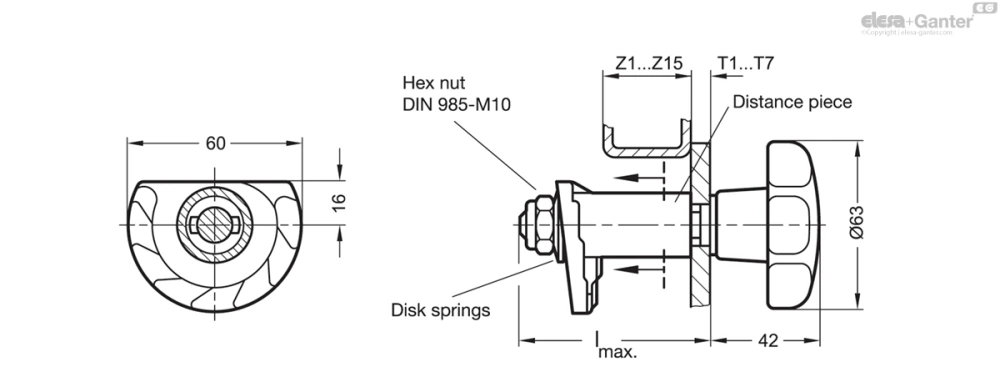

Чертёж GN 117
