Серия GN 119
GN 119-NI
Замки
Сталь / нержавеющая сталь
Нержавеющая сталь
Исполнения серии GN 119
Изображения

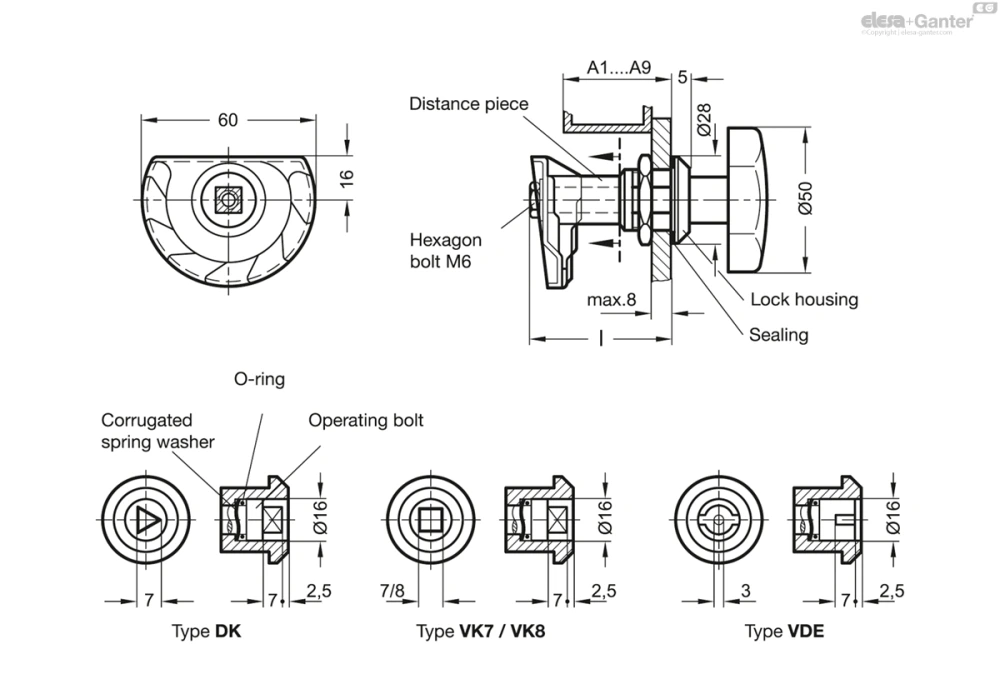

Схемы
GN 119-NI
Таблица моделей — Замки
| Артикул |
|
|
|
В корзину |
|---|---|---|---|---|
| GN 119-DK-A1-NI | A 1 (l=35) | 17 - 25 | 118 | |
| GN 119-SG-A1-NI | A 1 (l=35) | 17 - 25 | 188 | |
| GN 119-VDE-A1-NI | A 1 (l=35) | 17 - 25 | 100 | |
| GN 119-VK7-A1-NI | A 1 (l=35) | 17 - 25 | 120 | |
| GN 119-VK8-A1-NI | A 1 (l=35) | 17 - 25 | 120 | |
| GN 119-DK-A2-NI | A 2 (l=40) | 22 - 30 | 127 | |
| GN 119-SG-A2-NI | A 2 (l=40) | 22 - 30 | 200 | |
| GN 119-VDE-A2-NI | A 2 (l=40) | 22 - 30 | 120 | |
| GN 119-VK7-A2-NI | A 2 (l=40) | 22 - 30 | 140 | |
| GN 119-VK8-A2-NI | A 2 (l=40) | 22 - 30 | 140 | |
| GN 119-DK-A3-NI | A 3 (l=45) | 27 - 35 | 137 | |
| GN 119-SG-A3-NI | A 3 (l=45) | 27 - 35 | 200 | |
| GN 119-VDE-A3-NI | A 3 (l=45) | 27 - 35 | 140 | |
| GN 119-VK7-A3-NI | A 3 (l=45) | 27 - 35 | 140 | |
| GN 119-VK8-A3-NI | A 3 (l=45) | 27 - 35 | 138 | |
| GN 119-DK-A4-NI | A 4 (l=50) | 32 - 40 | 147 | |
| GN 119-SG-A4-NI | A 4 (l=50) | 32 - 40 | 220 | |
| GN 119-VDE-A4-NI | A 4 (l=50) | 32 - 40 | 151 | |
| GN 119-VK7-A4-NI | A 4 (l=50) | 32 - 40 | 140 | |
| GN 119-VK8-A4-NI | A 4 (l=50) | 32 - 40 | 140 | |
| GN 119-DK-A5-NI | A 5 (l=55) | 37 - 45 | 158 | |
| GN 119-SG-A5-NI | A 5 (l=55) | 37 - 45 | 236 | |
| GN 119-VDE-A5-NI | A 5 (l=55) | 37 - 45 | 163 | |
| GN 119-VK7-A5-NI | A 5 (l=55) | 37 - 45 | 160 | |
| GN 119-VK8-A5-NI | A 5 (l=55) | 37 - 45 | 150 | |
| GN 119-DK-A6-NI | A 6 (l=60) | 42 - 50 | 169 | |
| GN 119-SG-A6-NI | A 6 (l=60) | 42 - 50 | 240 | |
| GN 119-VDE-A6-NI | A 6 (l=60) | 42 - 50 | 180 | |
| GN 119-VK7-A6-NI | A 6 (l=60) | 42 - 50 | 170 | |
| GN 119-VK8-A6-NI | A 6 (l=60) | 42 - 50 | 174 | |
| GN 119-DK-A7-NI | A 7 (l=65) | 47 - 55 | 180 | |
| GN 119-SG-A7-NI | A 7 (l=65) | 47 - 55 | 255 | |
| GN 119-VDE-A7-NI | A 7 (l=65) | 47 - 55 | 180 | |
| GN 119-VK7-A7-NI | A 7 (l=65) | 47 - 55 | 180 | |
| GN 119-VK8-A7-NI | A 7 (l=65) | 47 - 55 | 180 | |
| GN 119-DK-A8-NI | A 8 (l=70) | 52 - 60 | 191 | |
| GN 119-SG-A8-NI | A 8 (l=70) | 52 - 60 | 264 | |
| GN 119-VDE-A8-NI | A 8 (l=70) | 52 - 60 | 198 | |
| GN 119-VK7-A8-NI | A 8 (l=70) | 52 - 60 | 200 | |
| GN 119-VK8-A8-NI | A 8 (l=70) | 52 - 60 | 180 | |
| GN 119-DK-A9-NI | A 9 (l=75) | 57 - 65 | 202 | |
| GN 119-SG-A9-NI | A 9 (l=75) | 57 - 65 | 276 | |
| GN 119-VDE-A9-NI | A 9 (l=75) | 57 - 65 | 180 | |
| GN 119-VK7-A9-NI | A 9 (l=75) | 57 - 65 | 220 | |
| GN 119-VK8-A9-NI | A 9 (l=75) | 57 - 65 | 207 |
Характеристики
Типы
- Тип SG: Эксплуатация со звездообразной ручкой
- Тип DK: Эксплуатация с треугольным шпинделем (DK7)
- Тип VK7: Эксплуатация с квадратным шпинделем A/F7
- Тип VK8: Эксплуатация с квадратным шпинделем A/F8
- Тип VDE: Эксплуатация с двойной бородкой
Вариант исполнения из стали
Корпус замка / рабочий шпиндель
Литье цинка под давлением, хромированное
Кулачковая защёлка
Листовая сталь оцинкованная, с пассивацией
Распорная деталь
Алюминий
Лепестковые ручки VCT.
Пластик (Полипропилен ПП)
чёрный цвет, матовая отделка
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 303 NI
Кулачковая задвижка AISI 304
Звездообразные ручки из нержавеющей стали GN 5334
AISI 304
Класс защиты IP 65
Информация
Замки GN 119 имеют прижимной диапазон в 10 мм. Блокировка достигается путем поворота замки по часовой стрелке.
Ходовой болт из нержавеющей стали оснащен кольцевым уплотнением.
Аксессуары
Техническая информация
Инструкции по сборке и монтажу
Поворачивая замок по часовой стрелке, ступенчатая дверная защелка заходит за раму и закрывает дверь.
Большое расстояние для втягивания кулачка (10 мм) позволяет этим замкам успешно использоваться на дверях с уплотнительными лентами. При выборе диапазона захвата A необходимо учитывать толщину уплотнения двери.
Чтобы установить замок, дверь должна иметь отверстие в соответствии со схематическим рисунком, с расстоянием от дверной рамы до центра отверстия 23 мм.
Корпус замка с предварительно собранным ходовым болтом установлен в отверстие спереди и удерживается на месте шестигранной гайкой. Затем с задней стороны устанавливается промежуточная вставка и кулачковая защелка, и закрепляются шестигранной гайкой.
Диаметр монтажного отверстия в дверном полотне обычно создается пробивкой или лазерной обработкой в серийном производстве.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп GN 123 для листового металла.
Диаметр установочного отверстия также может быть установлен путем сверления / фрезерования, как показано на схематических чертежах.
